ProE中想要建模零件，該怎么繪制下落的曲線模型恩？下面我們就來看看詳細的教程。

軟件名稱：Proe5.0 M280終極版本 64位 中文特別版(附注冊機+許可證文件+安裝教程)軟件大小：3.27GB更新時間：2017-06-14

1、打開Pro/E，新建零件，先拉伸一個曲面、繪制一條曲線備用。

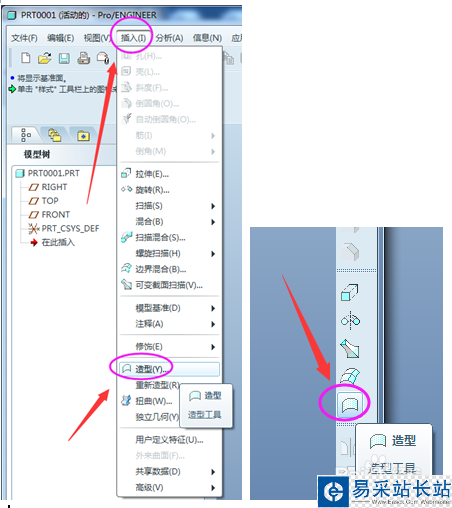

2、進入造型模塊，有兩種方法：一是依次點擊“插入”-“造型”；二是點擊工具欄的“造型”按鈕。如下圖所示。

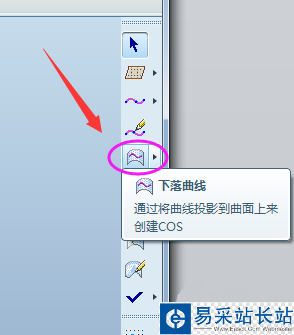

3、進入“造型”界面后，點擊工具欄的“下落曲線”按鈕，如下圖所示。

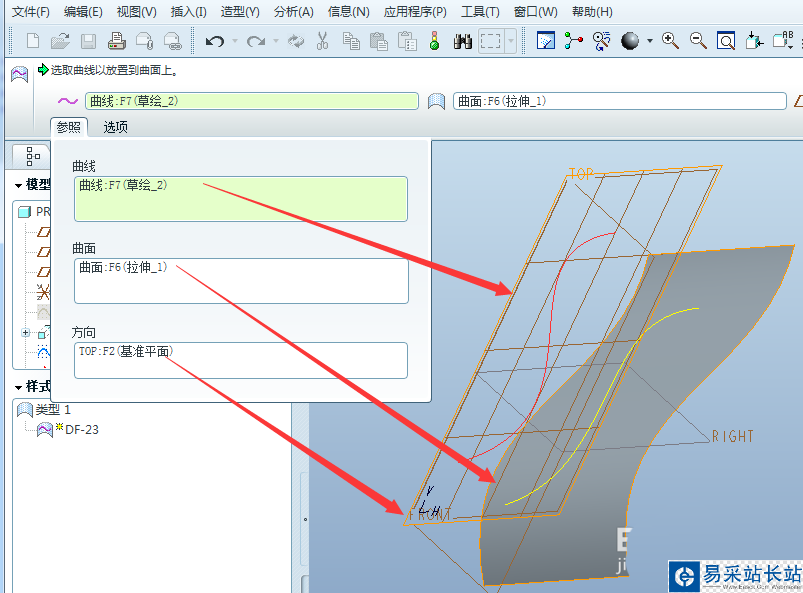

4、彈出的“下落曲線”操控面板如下所示，點擊“參照”，選擇曲線、曲面和方向，視圖中會有預覽效果。

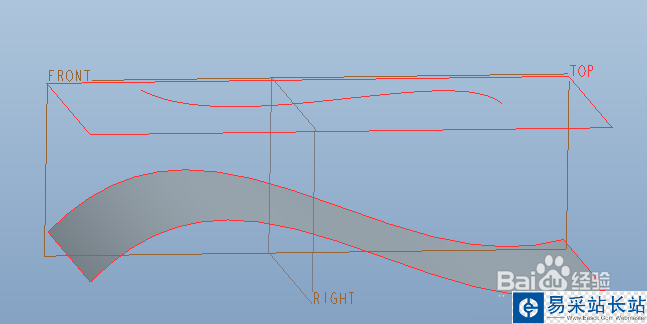

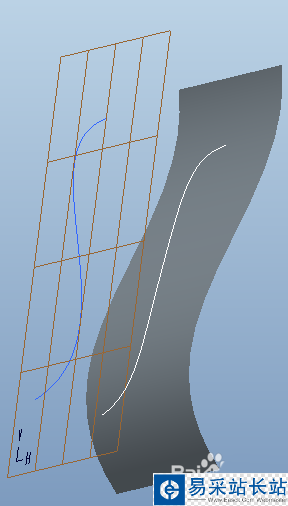

5、繪制好的下落曲線如下所示。

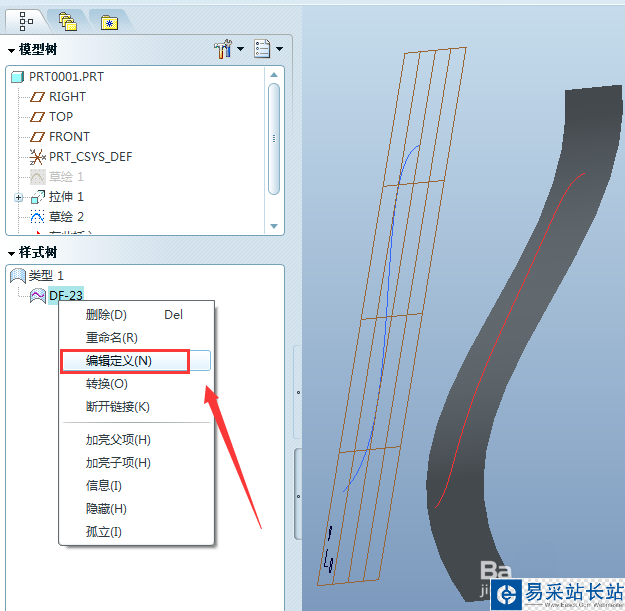

6、右鍵點擊該類型，彈出列表選擇“編輯定義”，可彈出操控面板，對該下落曲線進行重新定義。

以上就是proe繪制下落曲線模型的教程，希望大家喜歡，請繼續關注錯新站長站。
