creo拔模一般是拔模角度相同的，能不能拔模不同角度的呢？今天我們就來看看不同絕度拔模的方法。

軟件名稱：PTC CREO 4.0 M030 官方中文特別版(附破解文件+許可證+安裝教程) 64位軟件大?。?.86GB更新時間：2017-09-26

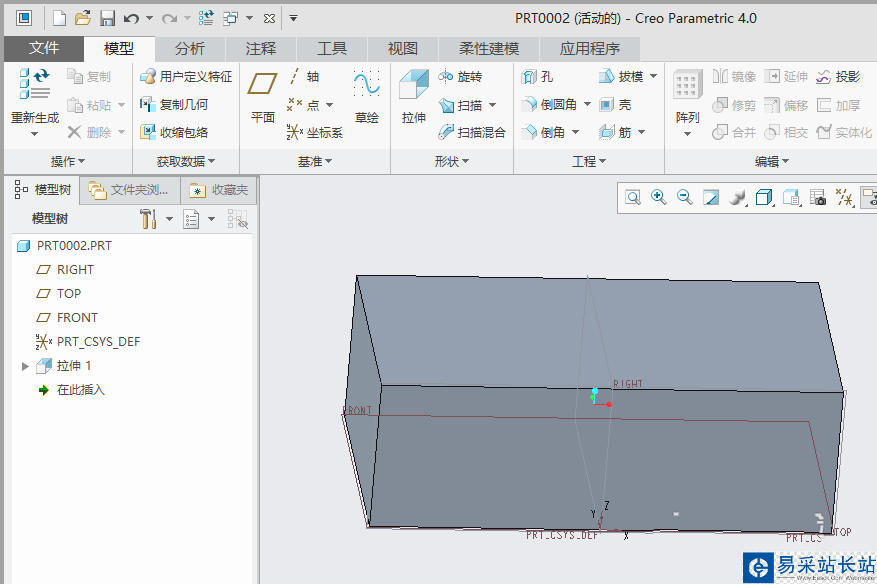

1、打卡creo4.0軟件，為了好舉例我們拉伸一個長方體（如下圖）。

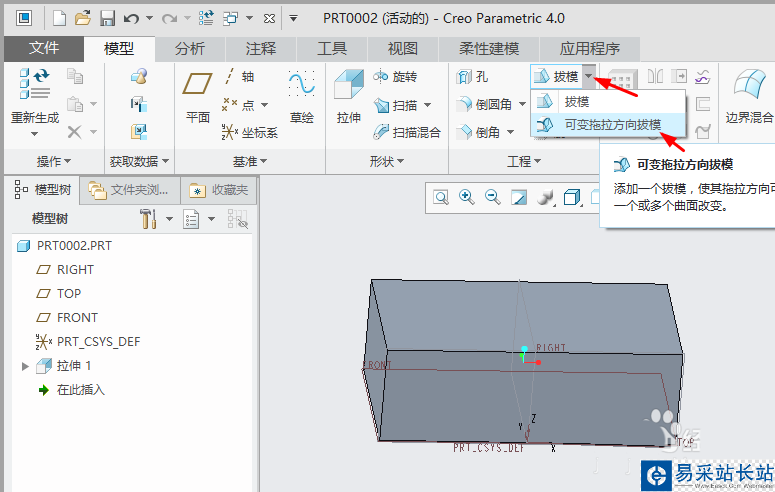

2、單擊“模型”功能卡“工程”區域中的拔模下拉按鈕，選擇“可變拖拉方向拔模”。

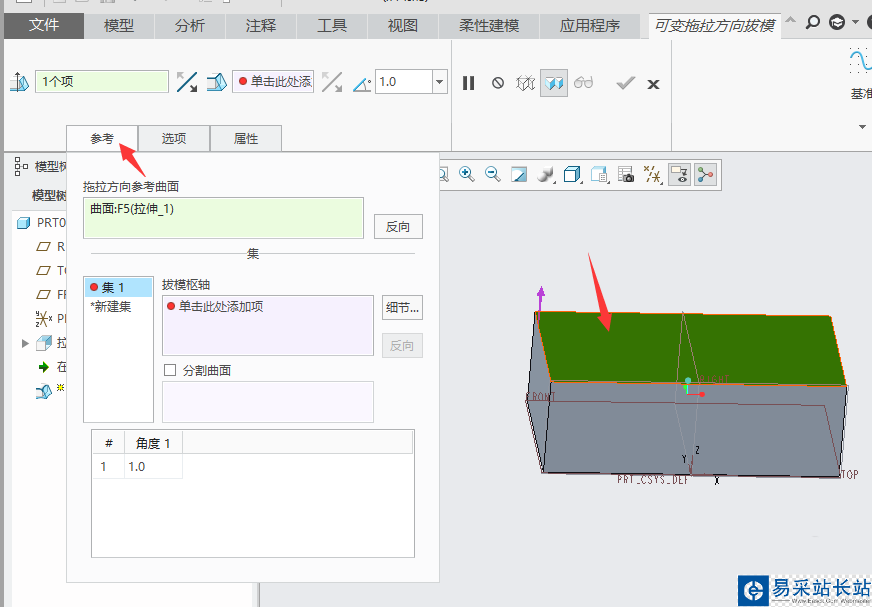

3、單擊“可變拖拉方向拔模”控制板中的“參考”，單擊長方體上表面為拖拉方向參考曲面。

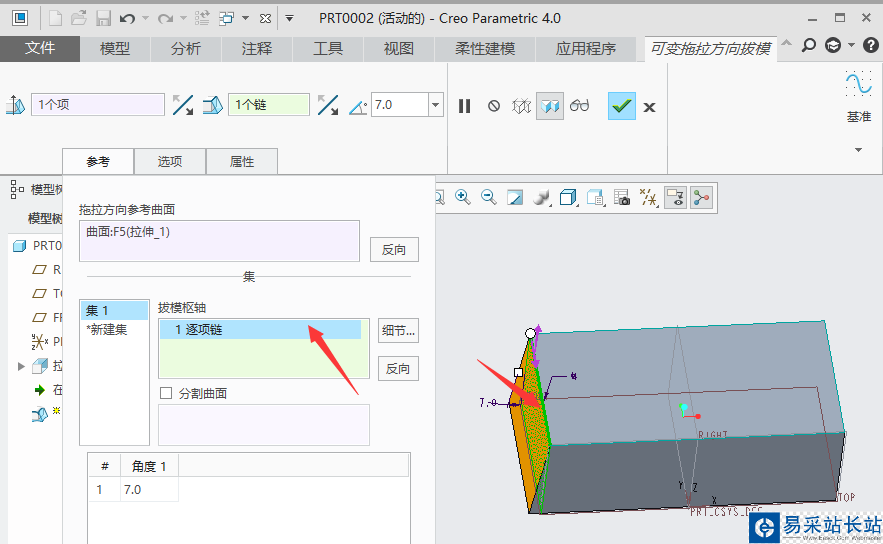

4、單擊“拔模樞軸“欄的方框,選擇長方體上表面左側邊。

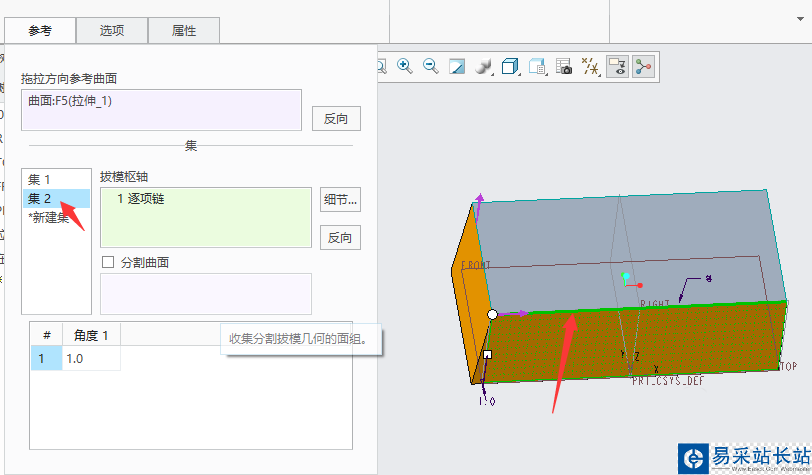

5、單擊“新建集”創建集2，單擊長方體上表面下邊。

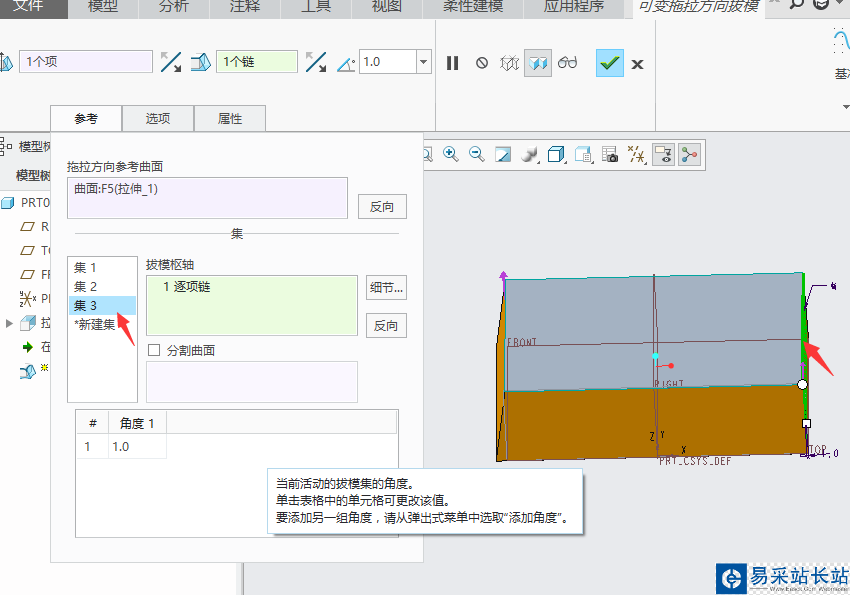

6、單擊“新建集”創建集3，單擊長方體上表面右邊。

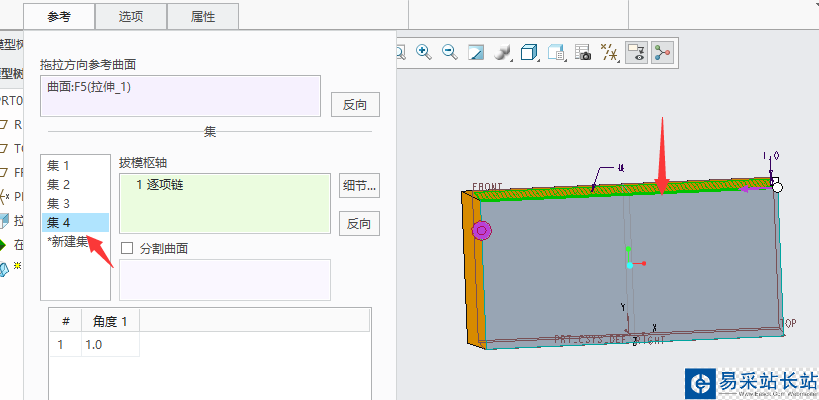

7、單擊“新建集”創建集4，單擊長方體上表面上邊。

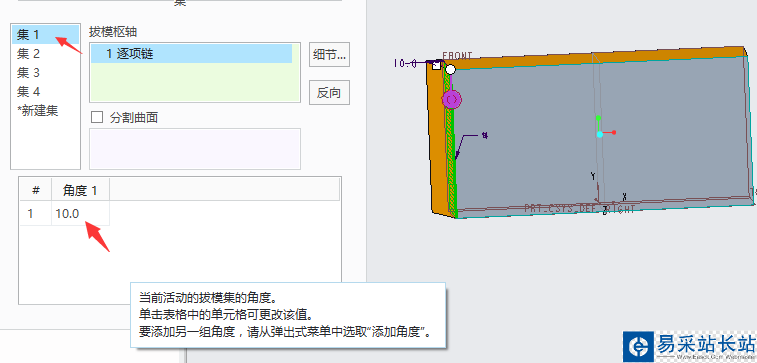

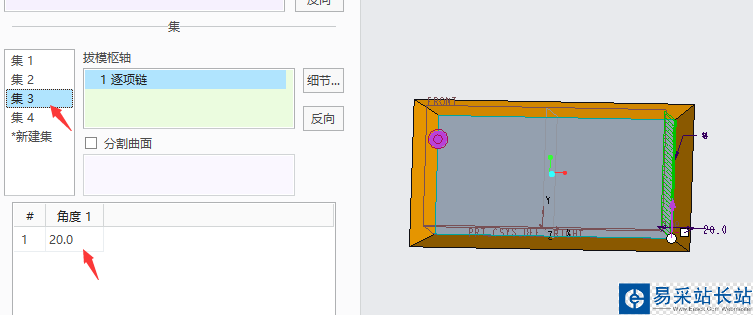

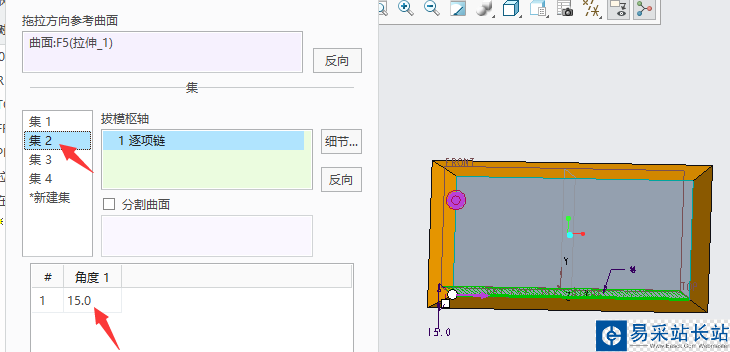

8、修改拔模角度，不如（集1:10度，集2:15度，集3：20度，集4:5度）。

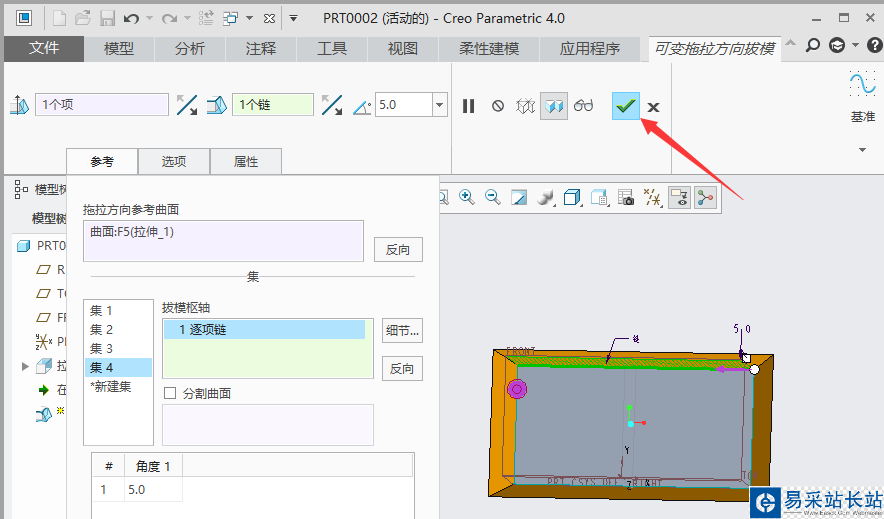

9、單擊“可變拖拉方向拔模”控制板中的“確定”按鈕。

以上就是creo拔模的教程，希望大家喜歡，請繼續關注錯新站長站。
