箱線圖是什么？origin箱線圖怎么畫？箱形圖（Box-plot）又稱為盒須圖、盒式圖或箱線圖，是一種用作顯示一組數據分散情況資料的統計圖。我們做數據分析時經常會用到，那么，如何用Origin繪制箱線圖呢？接下來我們教大家利用常用繪圖軟件origin繪制箱線圖的方法教程，需要的朋友一起去看看吧。

軟件名稱：originpro(函數繪圖軟件) 2017 中文特別版(附注冊機+破解安裝教程)軟件大?。?56.7MB更新時間：2017-06-13

什么是箱線圖？

箱線圖(boxplot)是由一個箱子和從箱子對稱的兩邊垂直引出的兩條虛線而形成的統計圖形，用于直觀描述數據的分布。如圖所示，箱線圖由五個元素組成，從左到右分別為樣本指標的最小值、四分之一分位數、中位數、四分之三分位數、最大值。主要用于直觀判斷數據的正態性和判斷數據中的異常值。

origin怎么畫箱線圖?

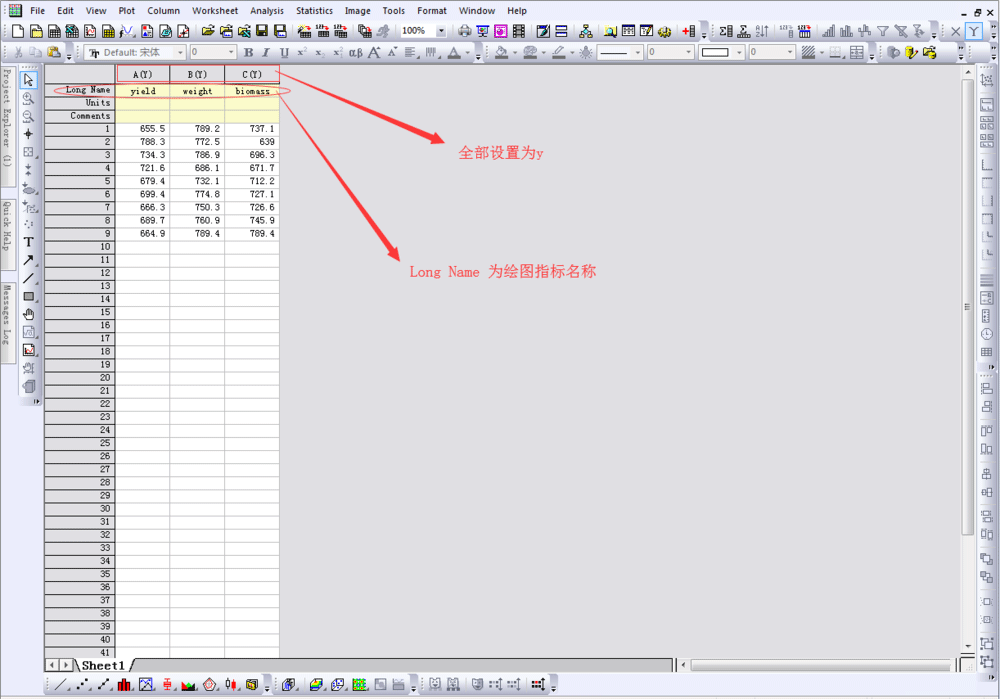

導入數據。例如，經試驗獲得三組數據，分別代表三個指標，要求繪制箱線圖。如圖所示，將數據導入origin的workbook，并將三列數據都設置為y(選中該列數據，右擊，在彈出的快捷菜單中選擇【Set as】-【Y】)，【Long name】行分別為指標的名字。

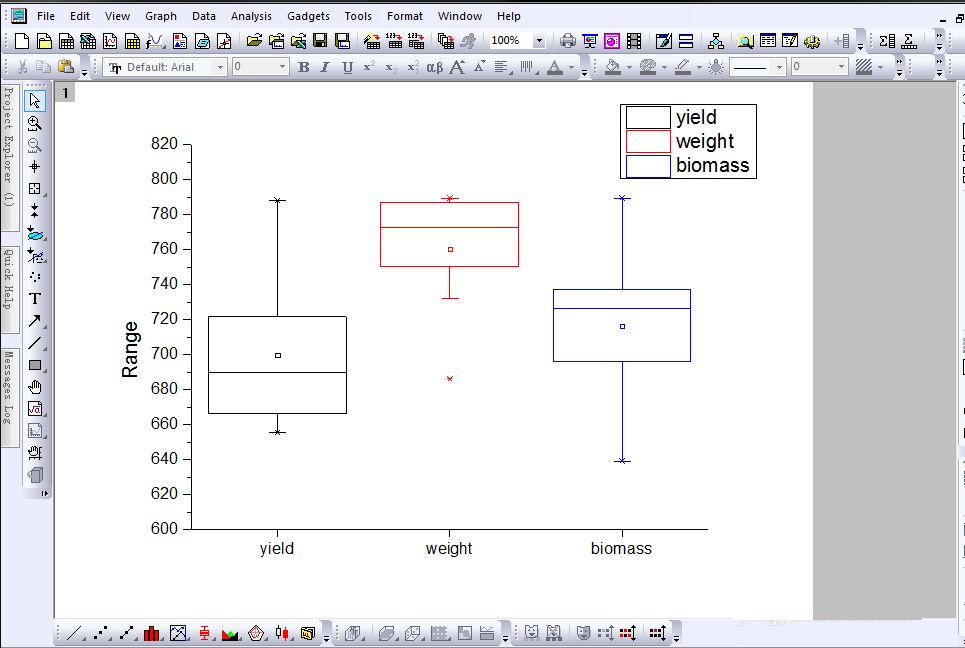

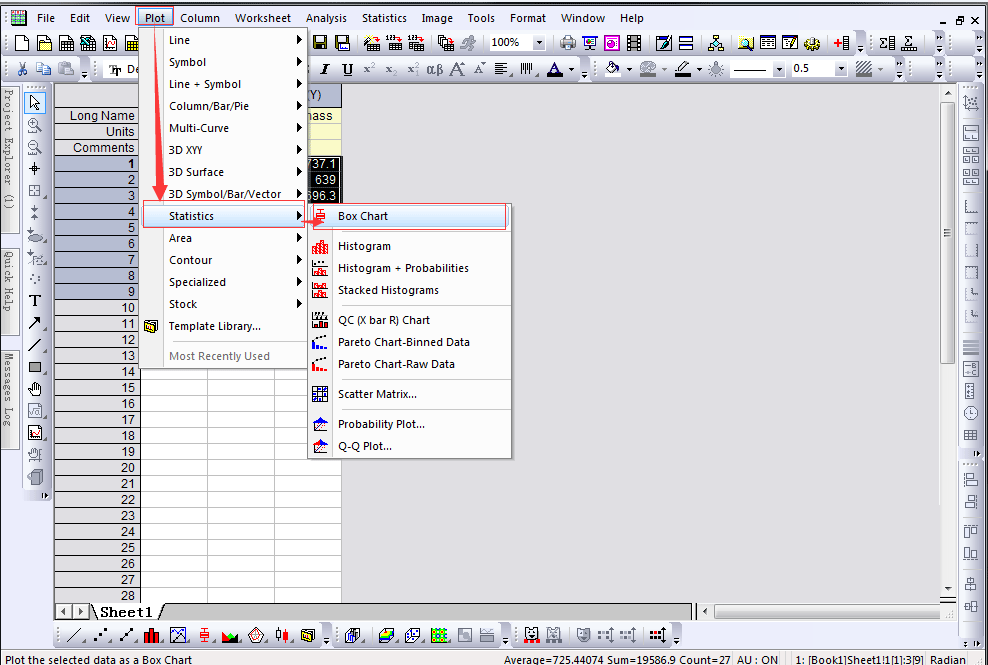

繪制圖形。鼠標指針點擊第一列列名，選中第一列并向右拖動鼠標指針選中全部要繪圖的列。選中好數據后，執行【plot】-【Statistics】-【Box Chart】，即可繪制出如圖所示的箱線圖。

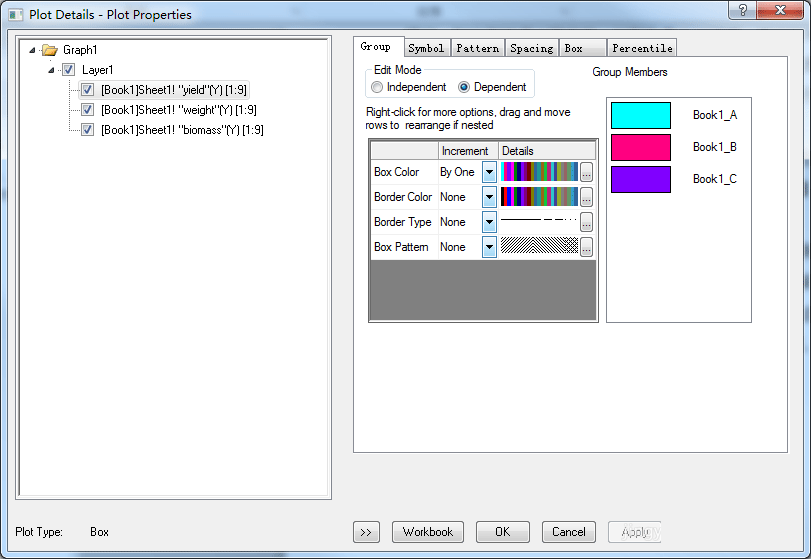

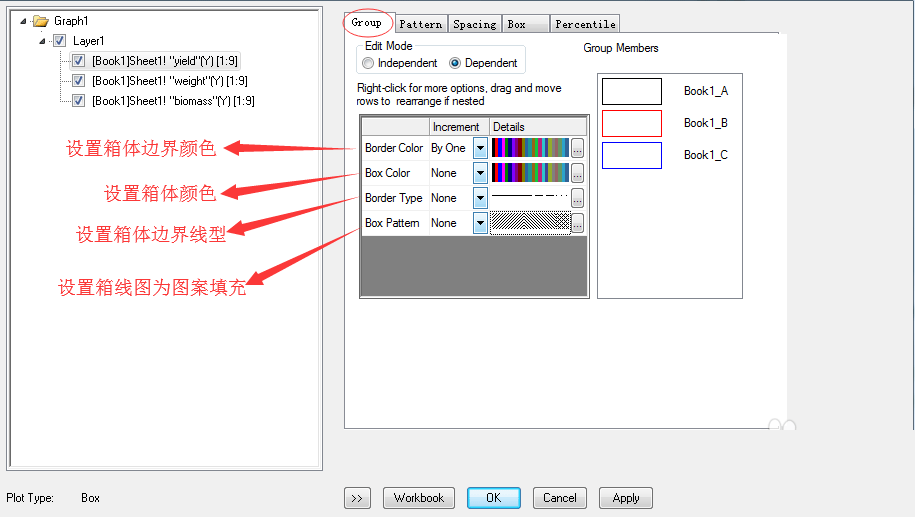

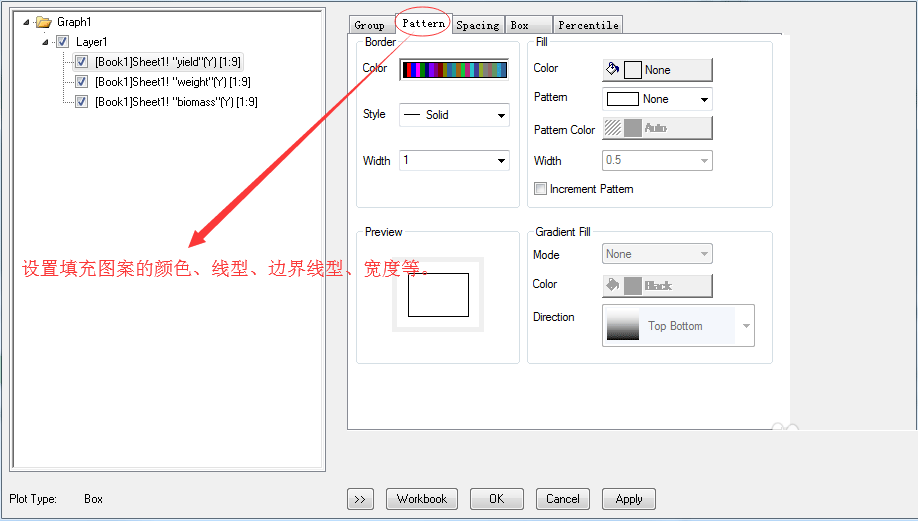

箱線圖美化。(1)若圖例不要，可選中，然后按delete鍵刪除。(2)坐標軸的設置，坐標軸的設置同柱狀圖的坐標軸的設置。(3)這里重點講解圖形屬性的設置，鼠標左鍵雙擊箱線圖，出現【plot details-plot properties】對話框，該對話框包含箱體顏色的修改、展示對象的選擇、箱線圖的形狀的設置等，具體見圖。

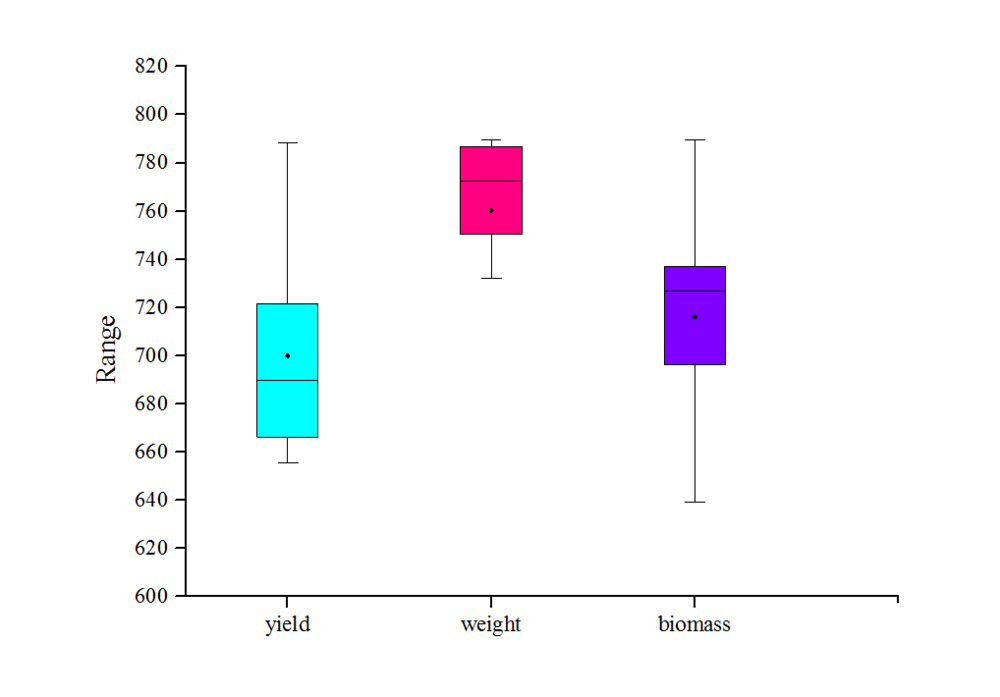

經修改后的箱線圖。圖中黑點為均值。

教程結束，以上就是關于origin怎么畫箱線圖?origin繪制箱線圖教程的全部內容，感興趣的朋友趕快親自繪制一個吧！
