SU的實體工具很常用，有些朋友不知道該怎么使用，今天我們就來吸納關系介紹一下。

軟件名稱：SketchUp Make 2017(草圖大師) v17.1.174 中文特別版(附破解補丁+安裝教程) 64位軟件大小：163MB更新時間：2017-07-29

這個不是插件工具，若在界面找不到該功能，可以在【視圖】--【工具欄】--勾選【實體工具】--【關閉】的操作中找到實體工具。

1、首先跟說一下實體工具每個按鈕的用法：

如下圖：視圖工具的命令主要有五個：實體外殼、相交、聯合、減去、剪輯、拆分。

注意：所以選定的物體都必須是實體！！（即每個選擇的物體都必須是一個單獨的組件）這一點很重要！！！

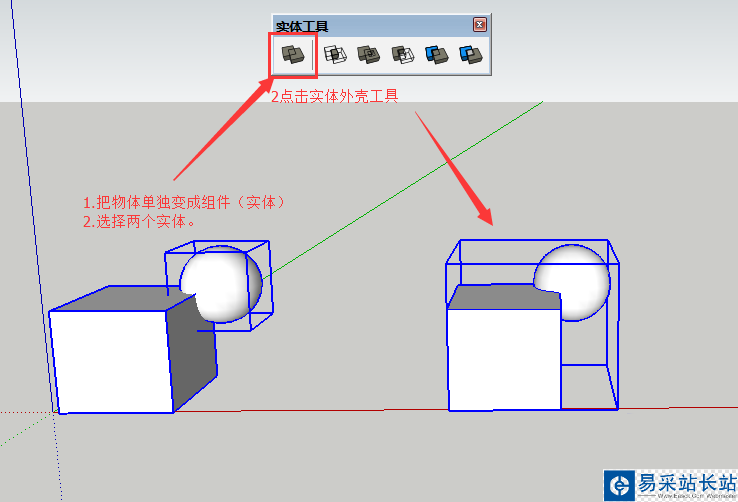

2、實體外殼：將所有選定實體合并為一個實體并刪除所有內部圖元。

操作如圖：把物體變成單獨的組件（實體），然后選擇實體，點擊實體外殼工具。

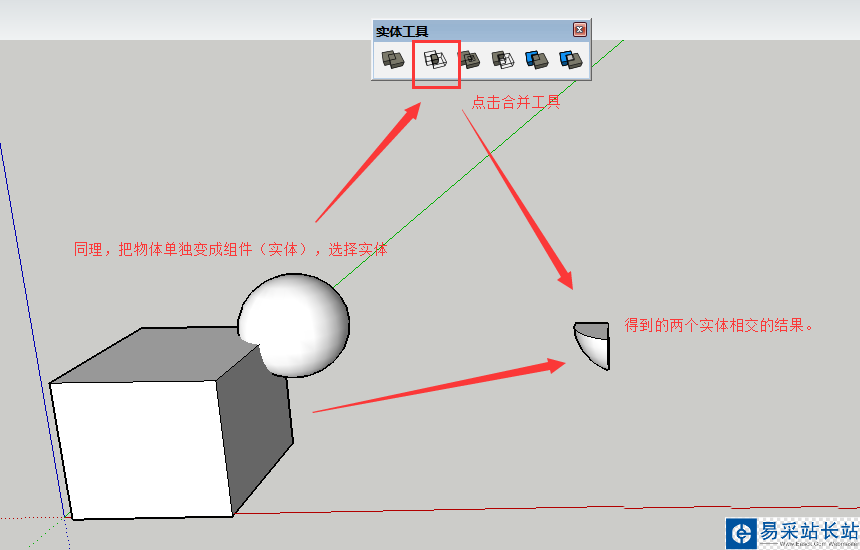

3、相交：將全部所選的實體相交并僅將其交點保留在模型內。

按照上一步的操作，同理可以得到兩個實體相交的結果。

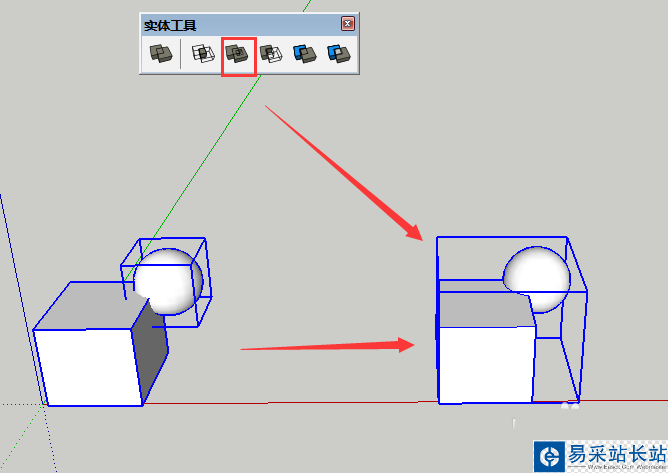

4、聯合：將全部所選的實體合并為一個實體并保留內部空隙。

同理，得到聯合效果的實體（如圖）

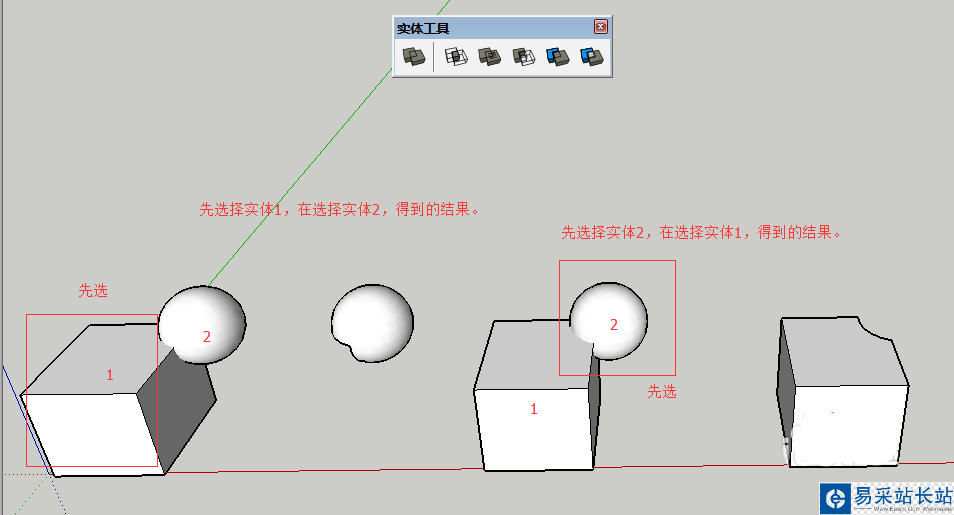

5、減去：從第二個實體減去第一個實體并僅將結果保留在模型中。

注意：這里操作順序不同，得到的結果不同。如圖，是用后選擇的實體減去前選擇的實體。

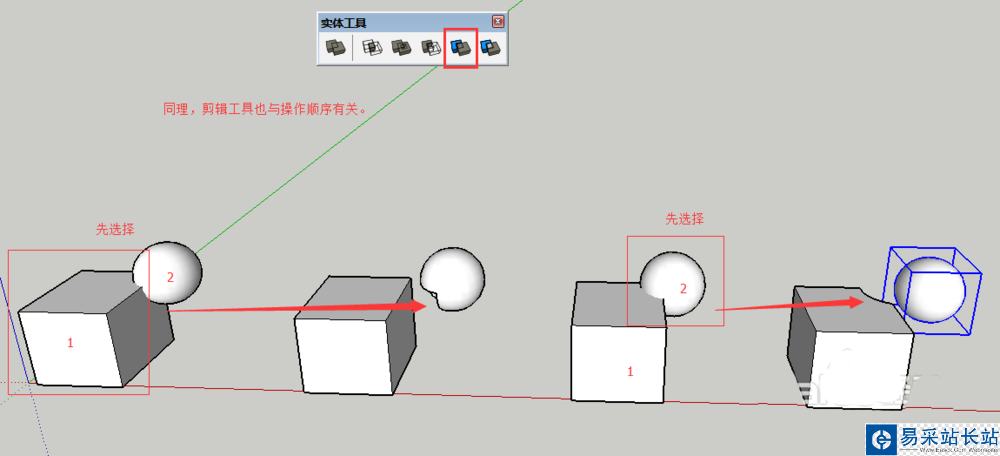

6、剪輯：根據第二個實體減去第一個實體并將兩者同時保留在模型中

注意：這里操作順序不同，得到的結果也不同。如圖，是用后選擇的實體剪輯前選擇的實體。

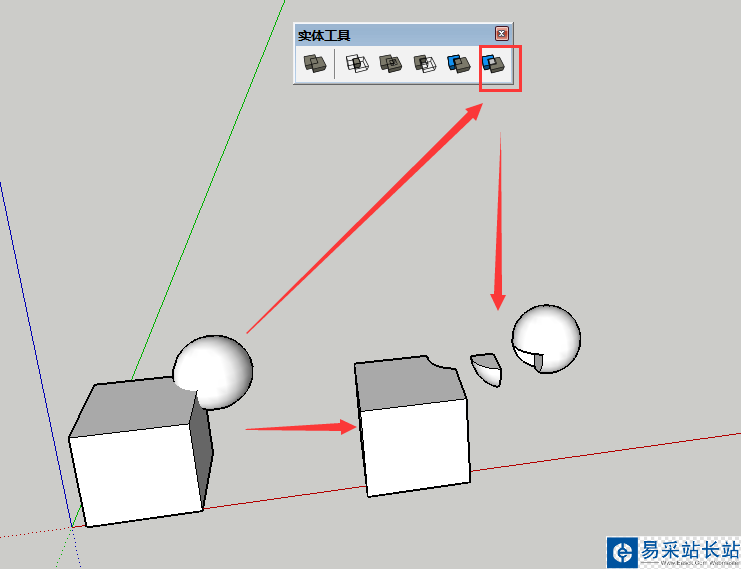

7、拆分：將全部所選的實體相交并將所有結果保留在模型中。得到的效果如圖所示。

以上就是SU實體工具的使用方法，希望大家喜歡，請繼續關注錯新站長站。
