UG怎么畫機械配件的草圖？ug中想要設計一個機械零件的草圖，該怎么繪制呢？下面我們就來看看UG機械配件的設計方法，需要的朋友可以參考下

軟件名稱：UG NX8.5正式版 64位 免費特別版(破解文件和許可證+安裝教程)軟件大小：2.4GB更新時間：2019-01-21

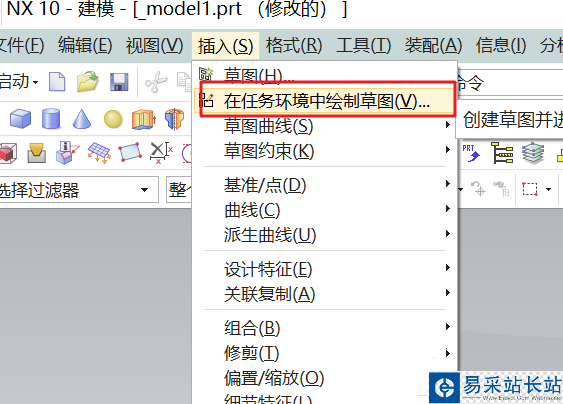

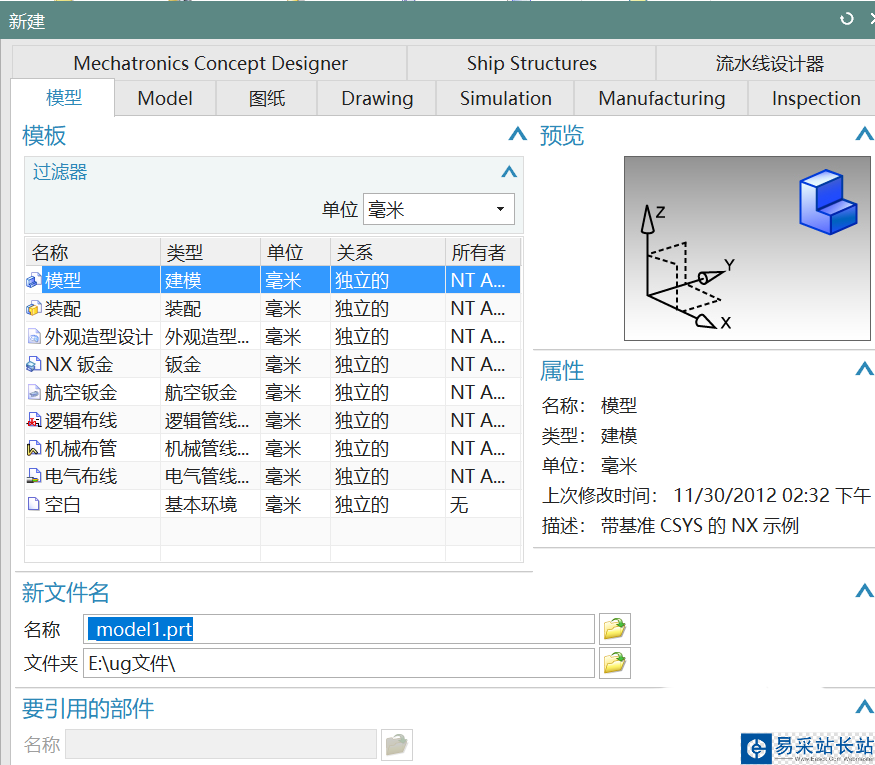

1、新建建模文件，選用在任務環境中繪制草圖（隨意面）。

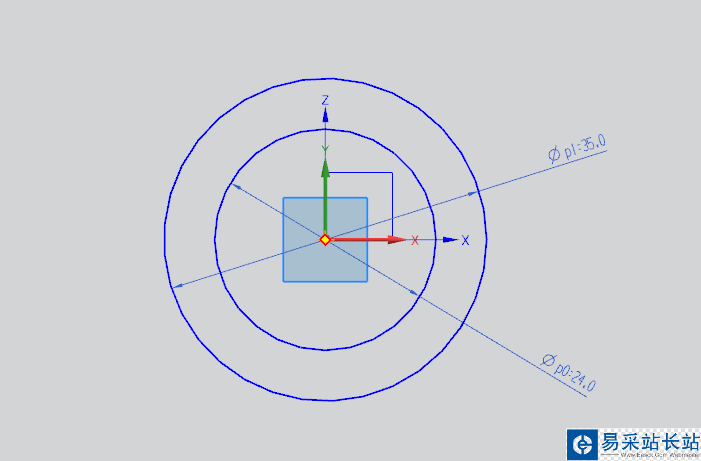

2、以坐標原點為圓心，繪出二個同心圓并修改好直徑參數：35、24.

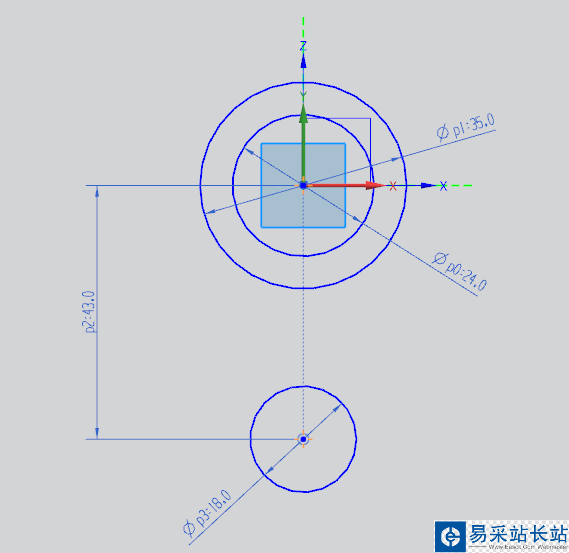

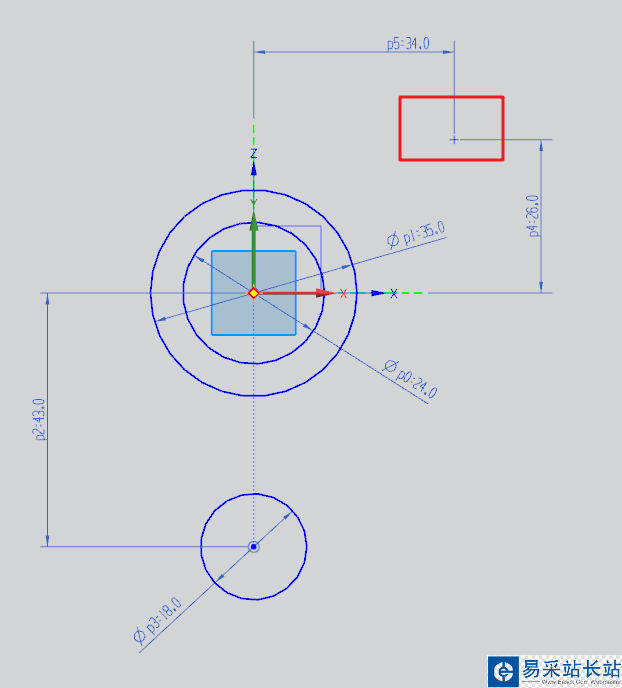

3、在Y的負軸上繪一直徑為18的圓，距離原點：43.如果所繪的圓沒在Y軸上，可用點在線上進行約束。

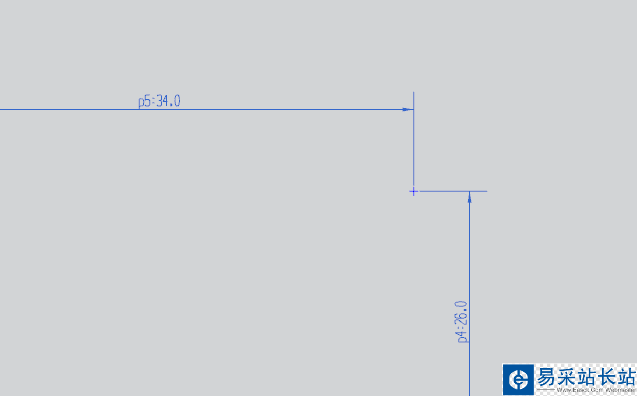

4、在右上方定一個參考點坐標（34，26）.

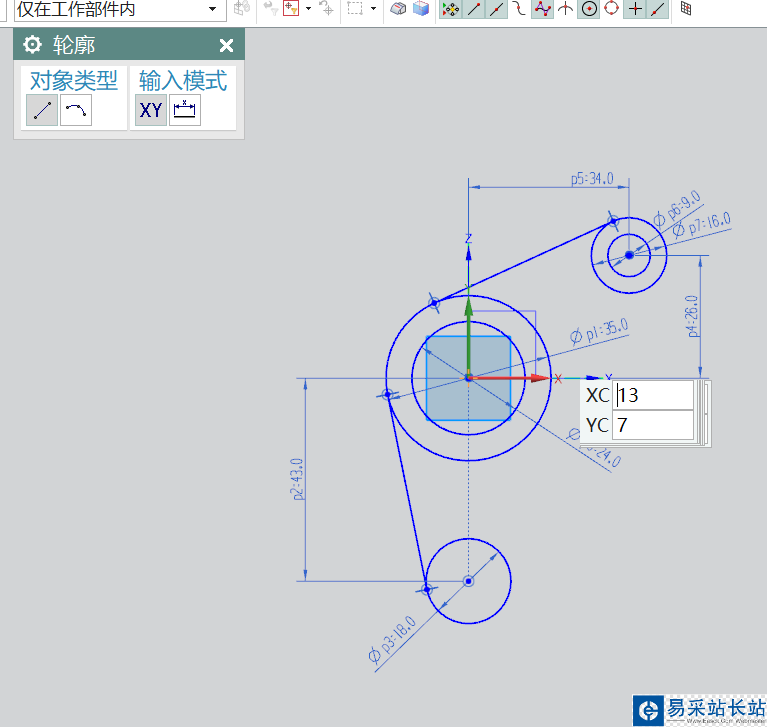

5、參考點為圓心繪二同心圓，直徑分別為：9、16；用直線在左側將三個圓進行相切連接。

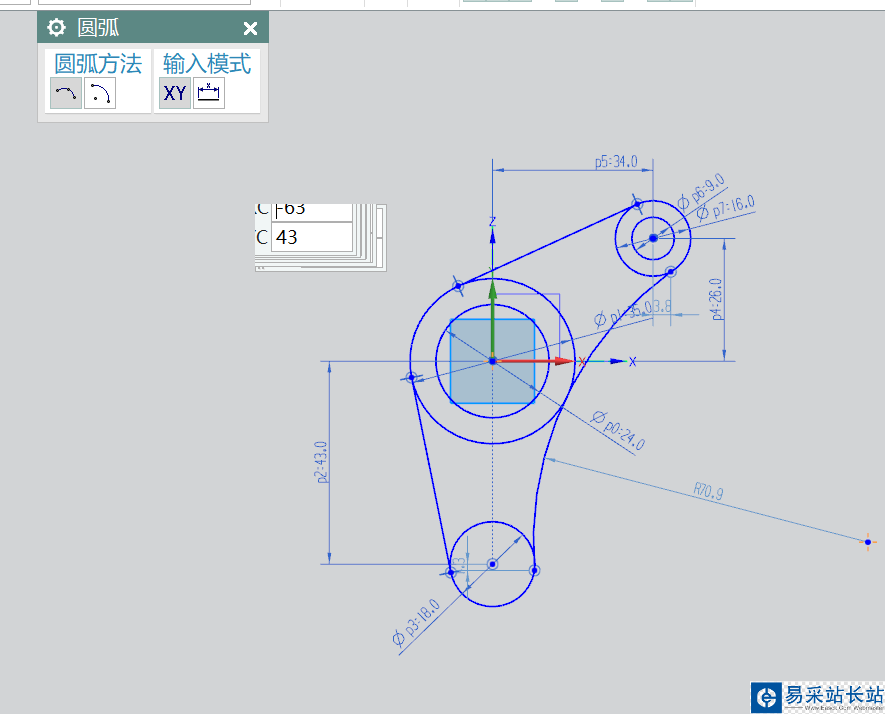

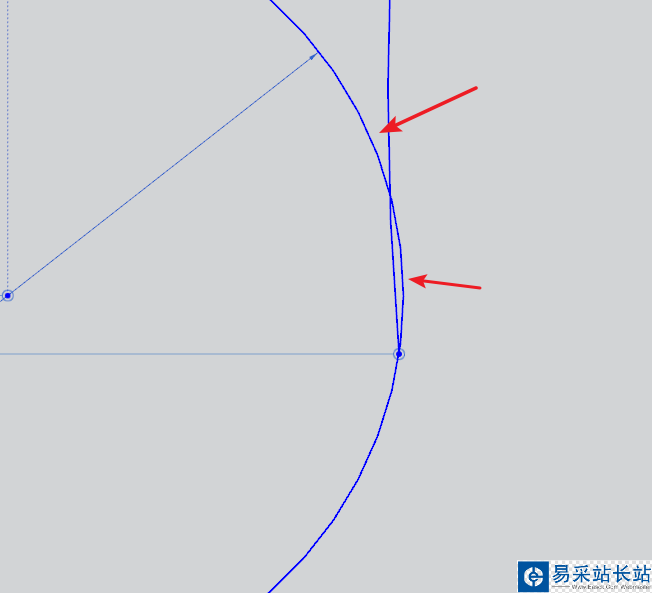

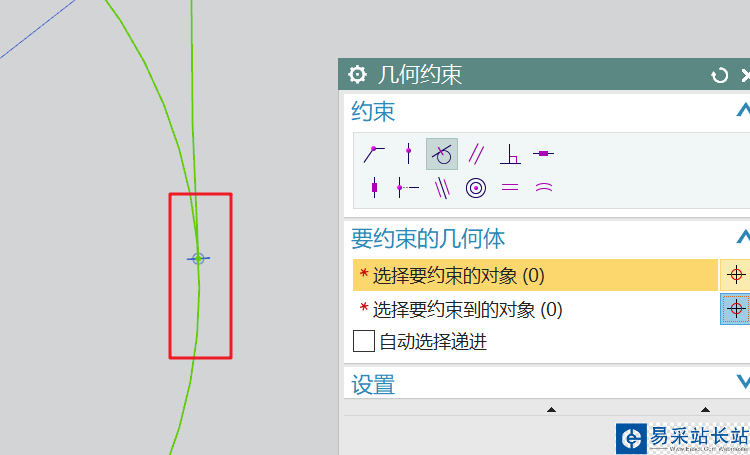

6、選用三點圓弧，在右側將三個圓進行相切相連。如果三個點與圓不是相切關系，可以通過約束得到。

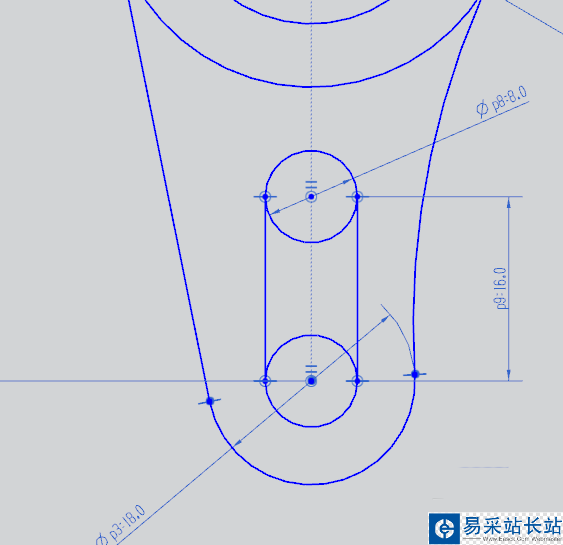

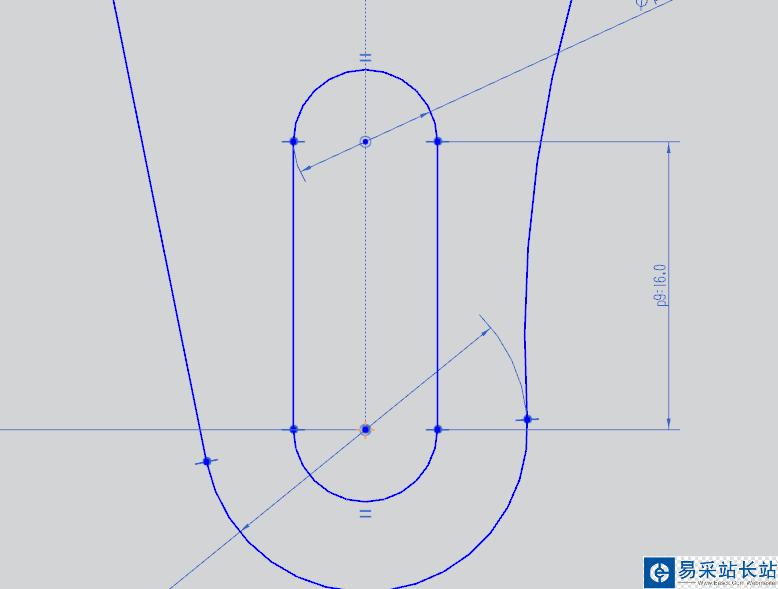

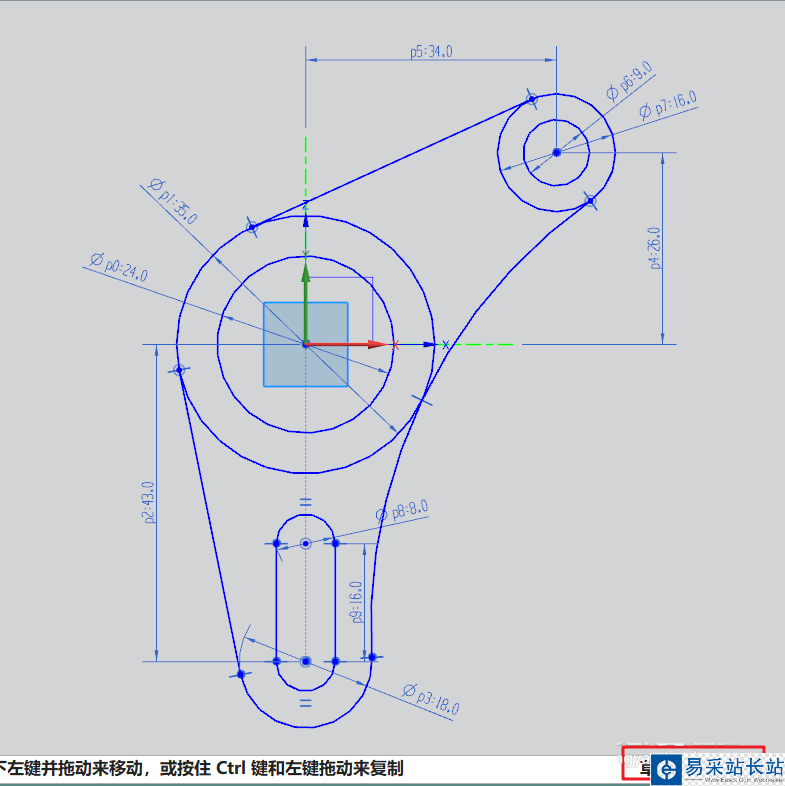

7、用修剪曲線，對Y軸下的圓進行修剪；在Y軸負方向上繪兩等徑的小圓，定位好后用直線從兩側相連，再用修剪曲線將多余的線修剪掉。草圖完全約束，完成草圖的繪制。

以上就是ug繪制零件草圖的教程，希望大家喜歡，請繼續關注錯新站長站。
