UG12.0中想要建模機械配件固定座連接柱，該怎么建模呢？下面我們就來看看詳細的教程。

軟件名稱：Siemens PLM NX 12.0.0 64位 簡體中文特別版(附破解文件+安裝教程)軟件大小：5.15GB更新時間：2017-11-01

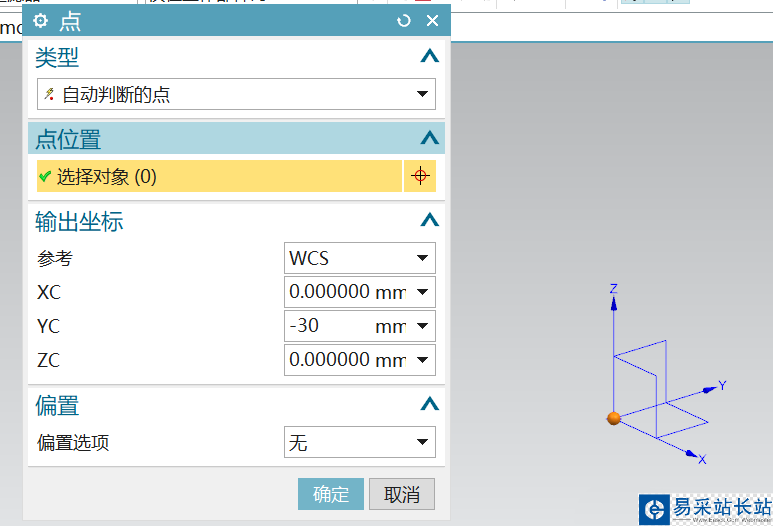

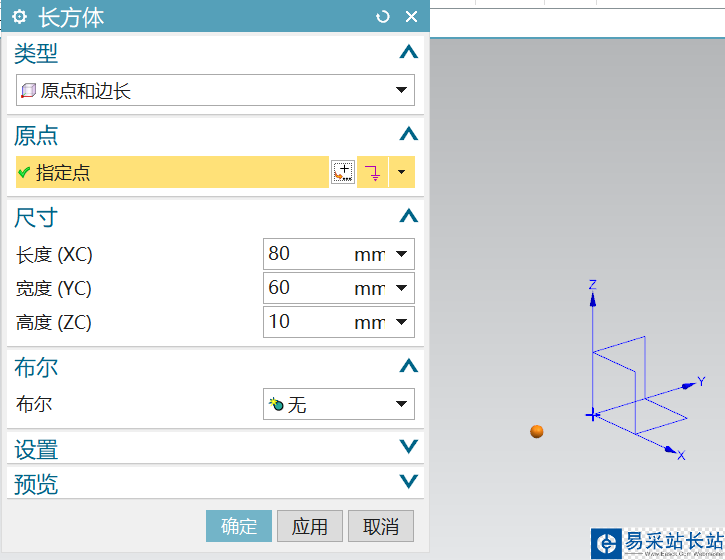

1、在建模模式下，創建立方體長寬高分別為：80、60、10；定位時將60寬分中定在坐標軸上，如圖所示。讓立方體寬的兩端點對稱于坐標原點。

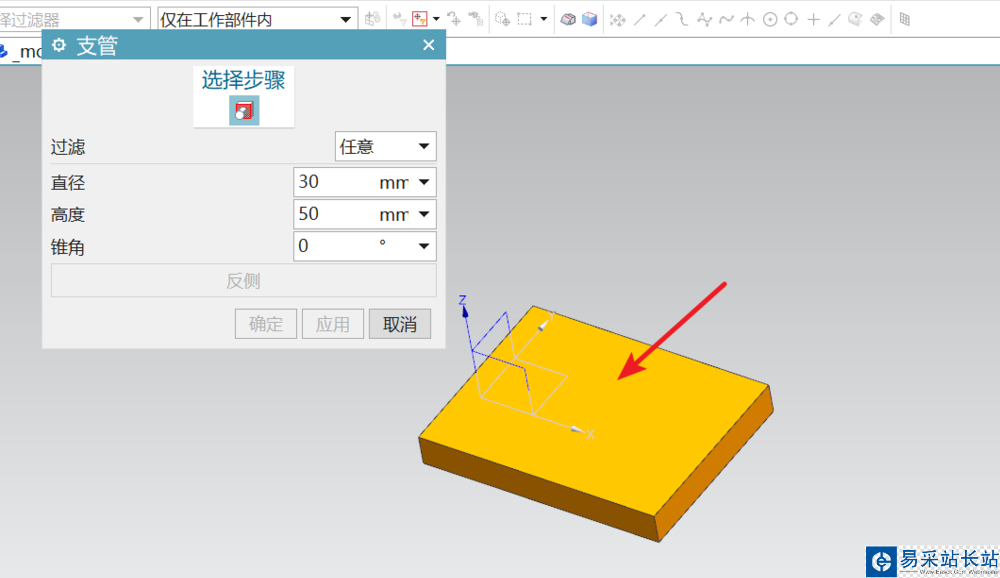

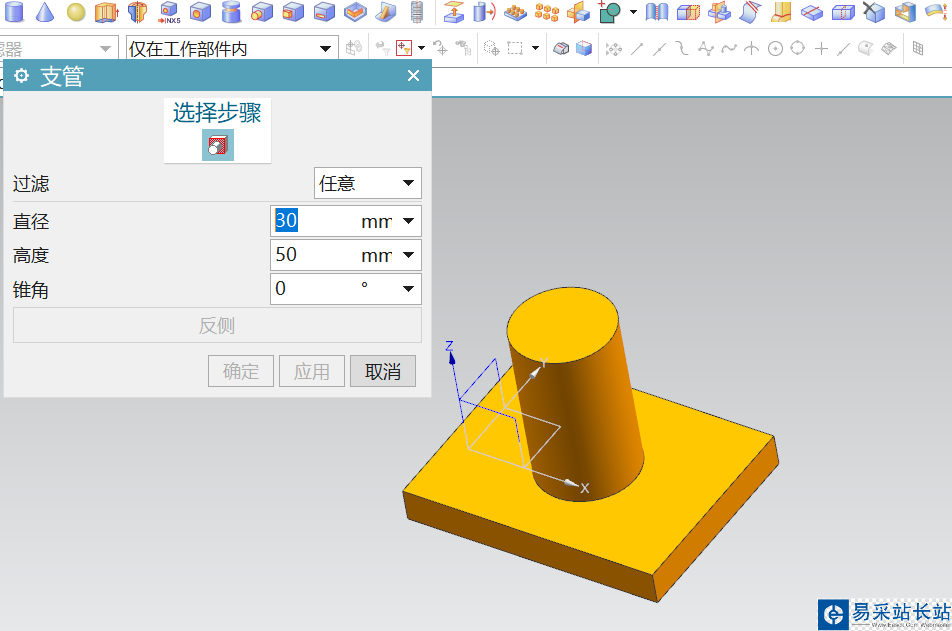

2、在立方體的上面添加凸臺，直徑30高度為50；定位于立方體的中心位置。

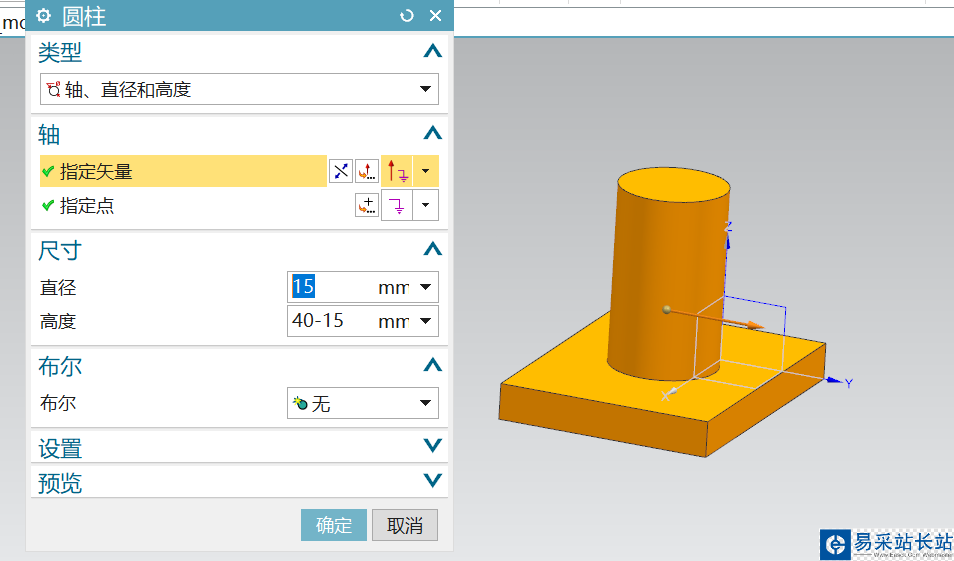

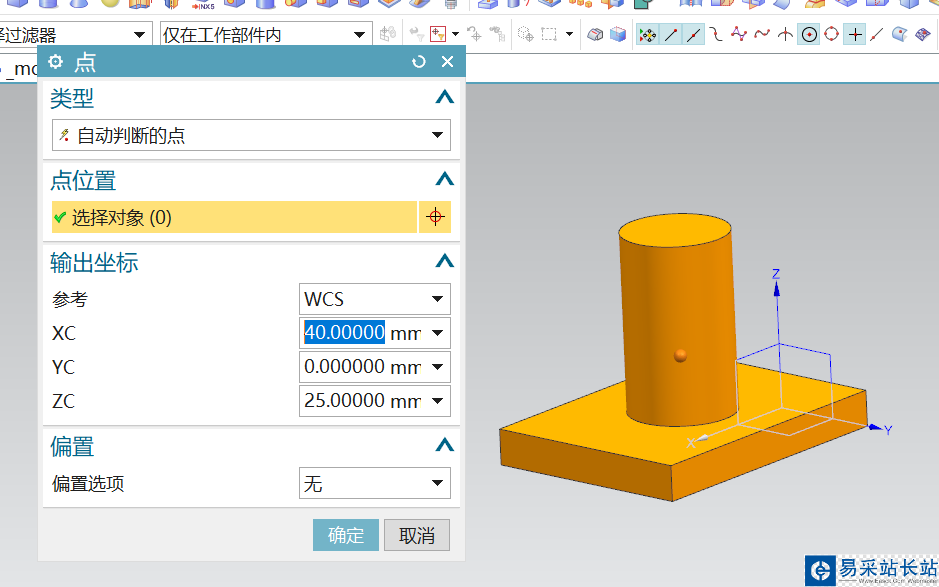

3、在凸臺的曲面上創建一與其垂直的圓柱，尺寸及定位如圖所示。

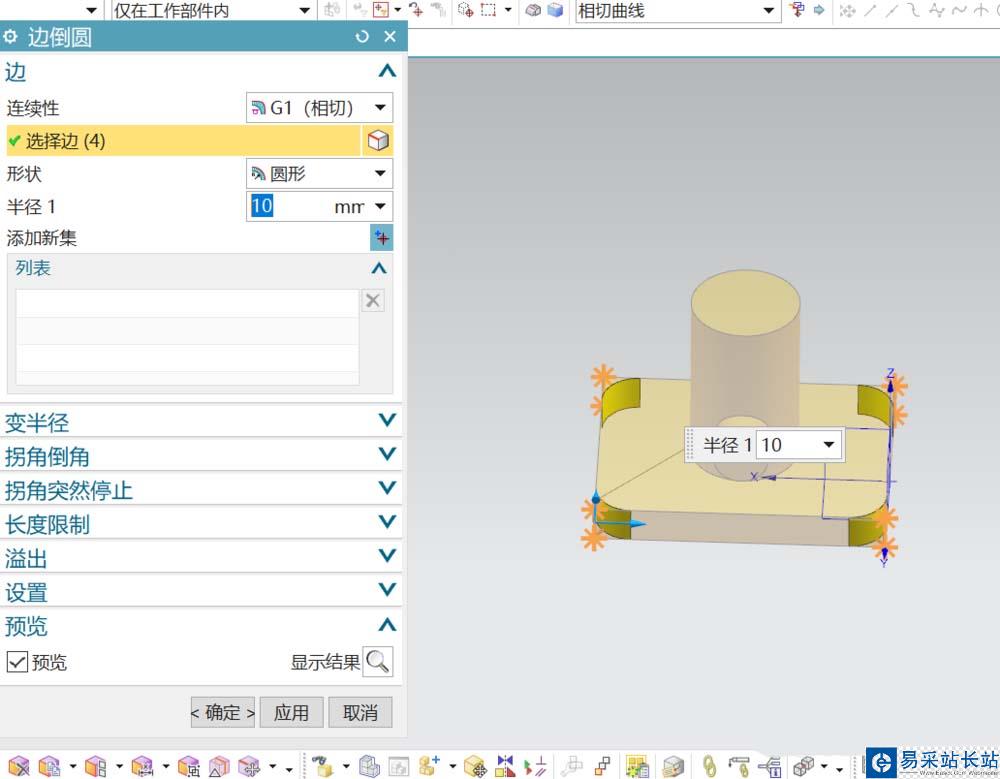

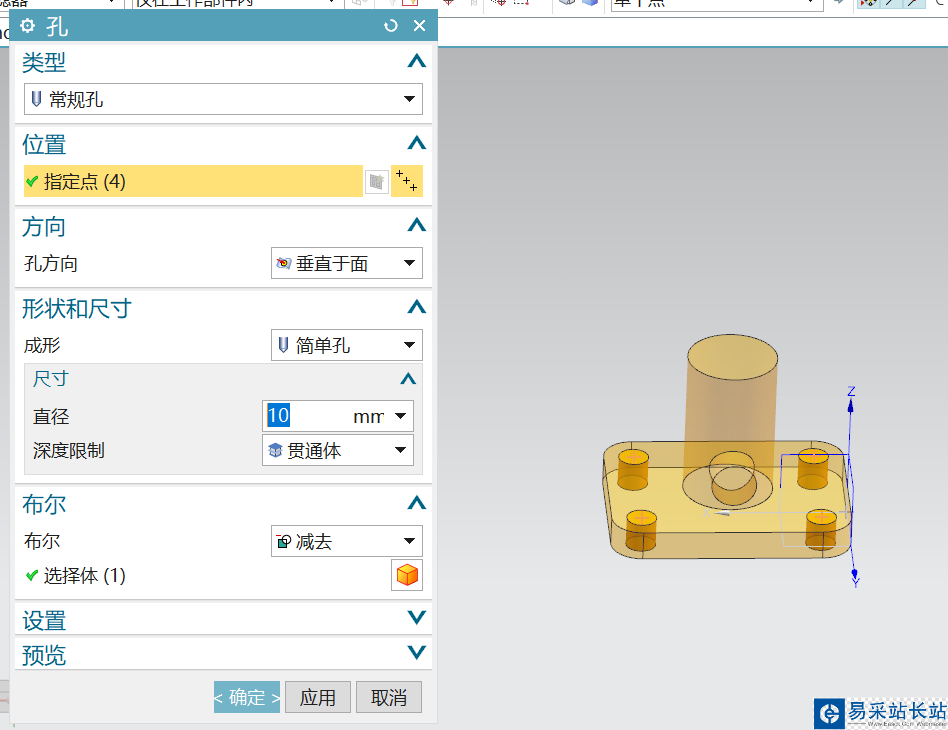

4、對立方體四角進行倒圓角半徑為10，以圓角的中心為定位點，開直徑為10的四個孔。

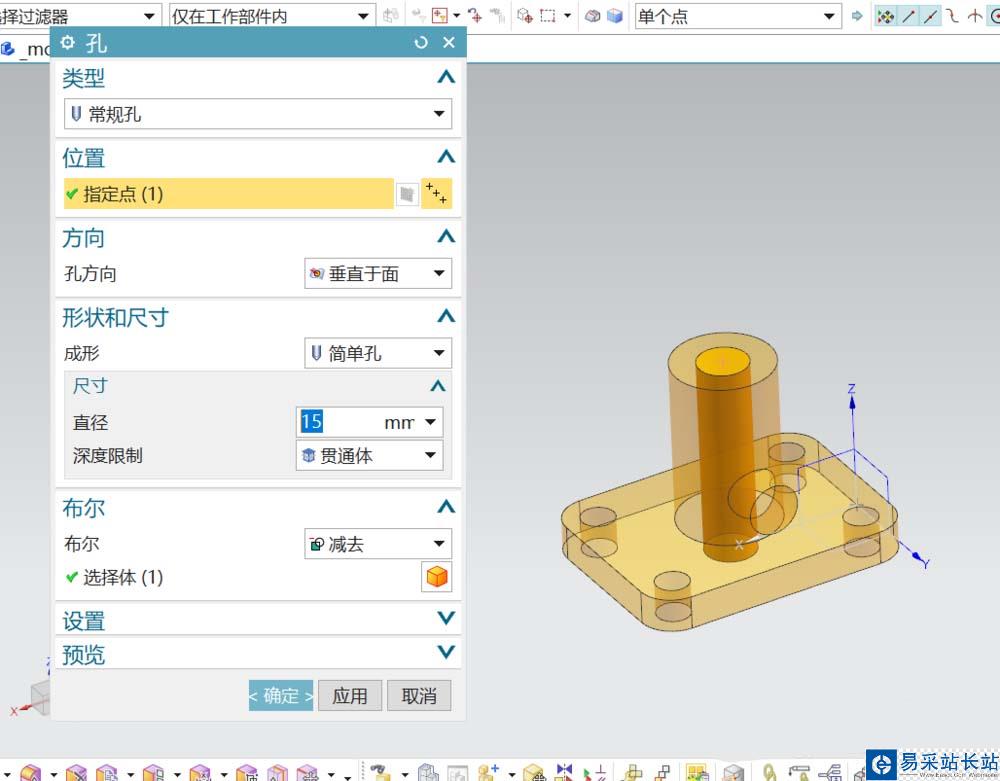

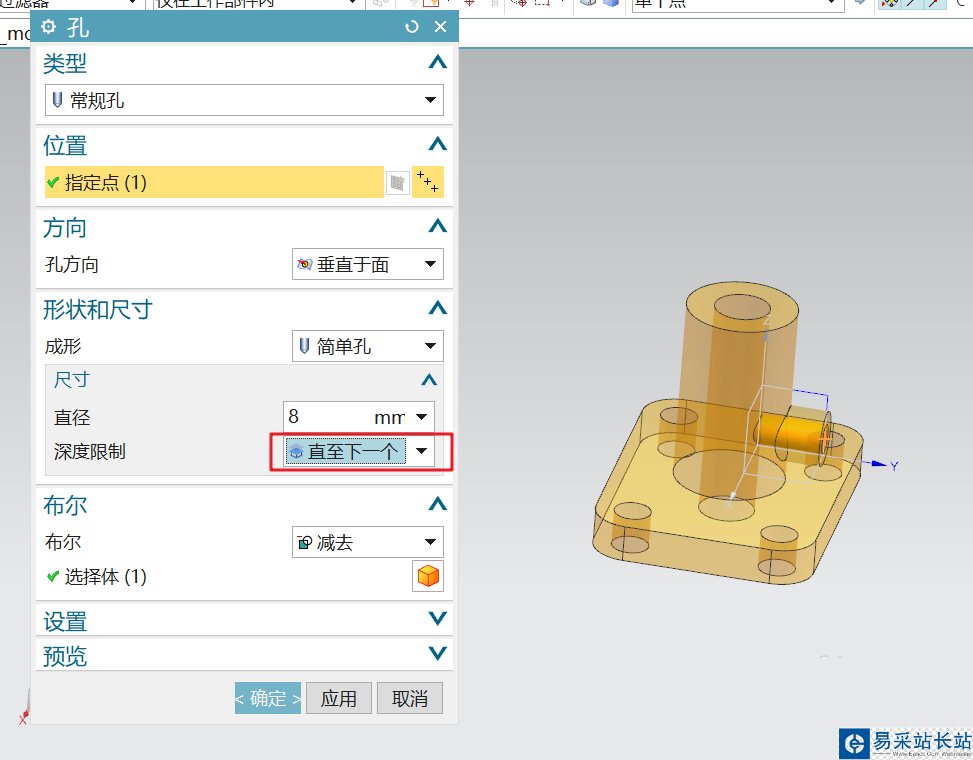

5、利用圓心進行點的定位，對其它的面添加開孔。得到所要模型。

這篇教程主要用到的知識點是ug中制作長方體、凸臺、圓柱、開孔等，希望大家喜歡，請繼續關注錯新站長站。
