solidworks建模的時候，遇到一個問題像儲罐等殼體類零件能不能用旋轉特征呢？答案是肯定的，只是中間有一個小技巧，那就是草圖不能封閉。下面我們就來看看sw薄壁的旋轉特征模型的制作方法。

軟件名稱：solidworks2014中文版 三維參數化設計軟件(附安裝教程) 32&64位軟件大小：7.05GB更新時間：2016-12-12

1、打開solidworks，新建一個文件，選擇好基礎面，新建一個草圖。

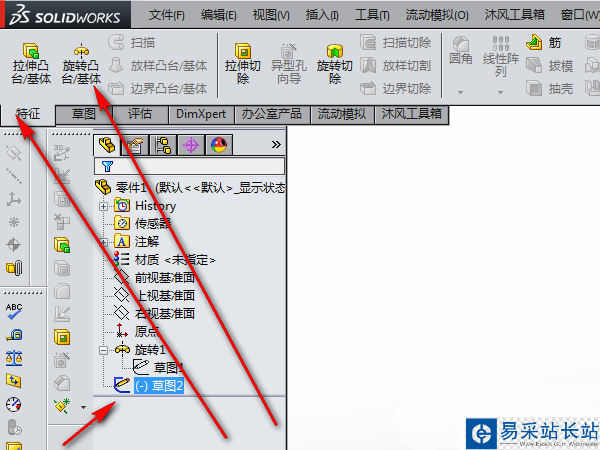

2、點擊特征——旋轉凸臺。

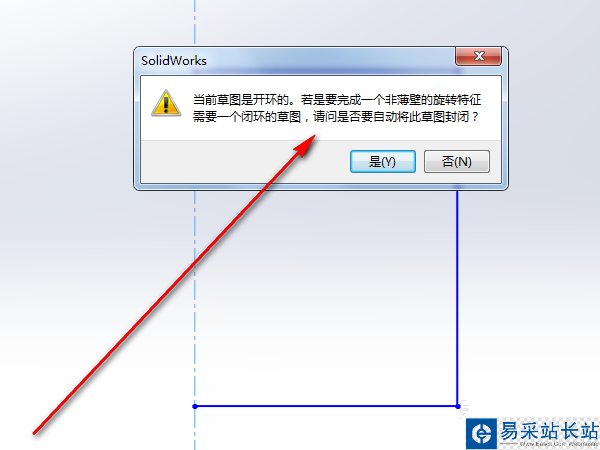

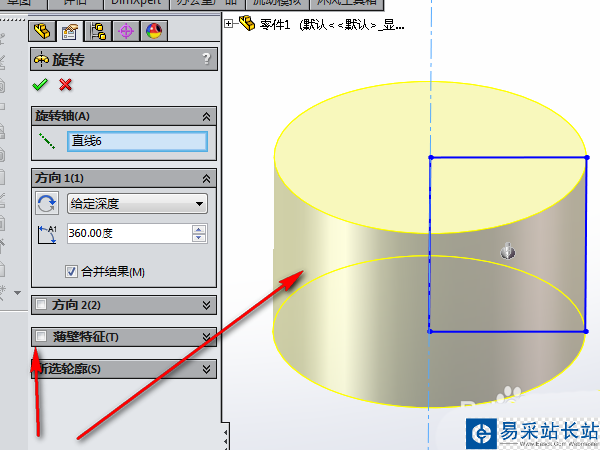

3、我們發現彈出了一個對話框。提示草圖是開環，問你要不要封閉。這里我們點了“是”。

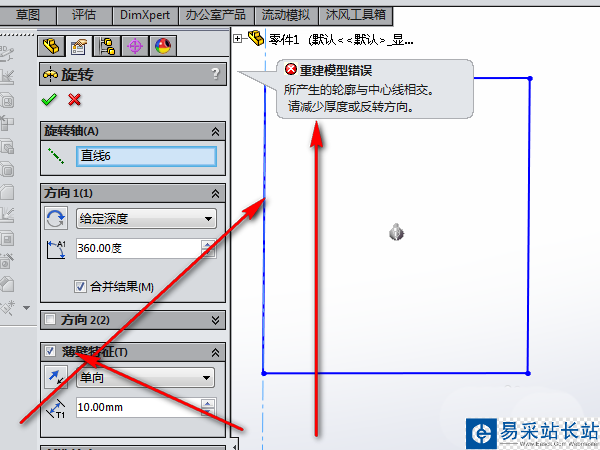

4、我們?cè)谶x項框里選擇了薄壁特征時，軟件卻彈出了錯誤，“輪廓與中心線相交”，其實這就是因?yàn)椴輬D封閉了的原因。

5、我們刪除草圖中與中心線相重合的那條線，再次勾選薄壁特征。

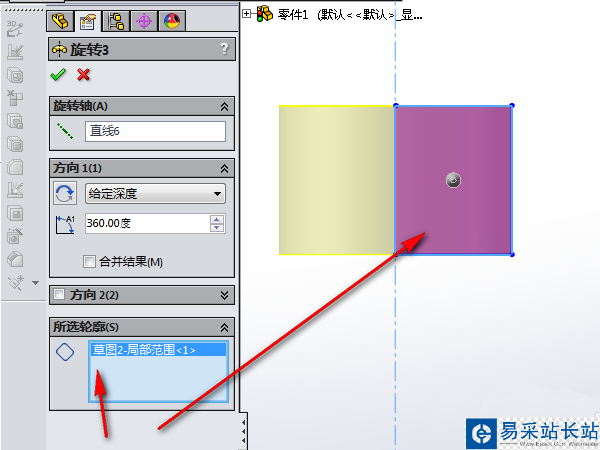

再選擇

6、一個輪廓，點擊確定以后薄壁特征就生成啦！

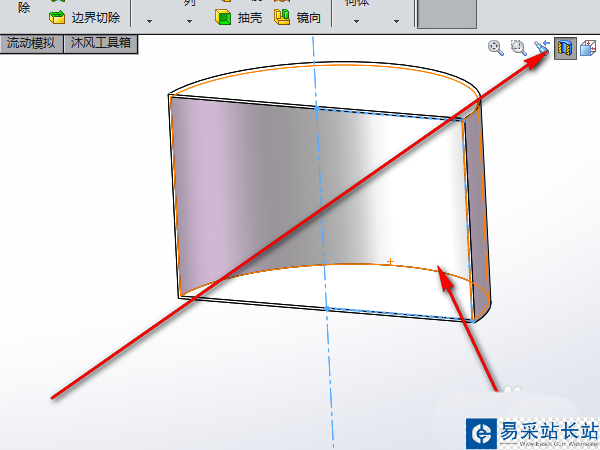

7、我們用剖視圖來觀察以下薄壁特征，真是很方便呀！薄壁對于生成容器特別方便。

以上就是sw制作薄壁的旋轉特征模型的教程，希望大家喜歡，請繼續關注錯新站長站。
