ProE可變截面掃描特征主要功能是建實體、曲面、薄板或切除材料等，且各截面可以是變化的，下面我們舉例來介紹。

軟件名稱：proe5.0中文版 32位 綠色免費硬盤版(附安裝破解教程)軟件大小：667.5MB更新時間：2015-04-08

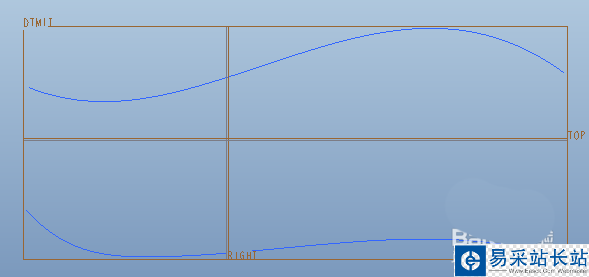

1、新建零件，將FRONT基準面平移100形成基準面DTM1，并在這兩個基準面上分別草繪如下兩條樣條曲線作為掃描軌跡。

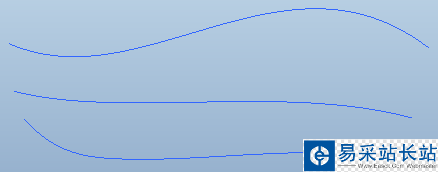

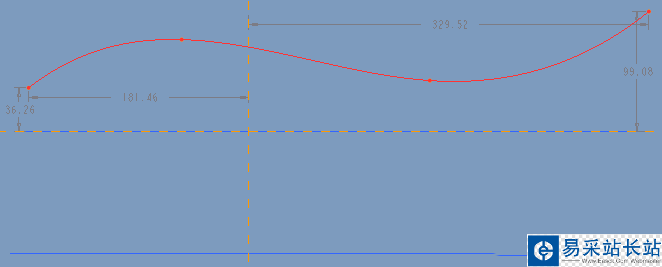

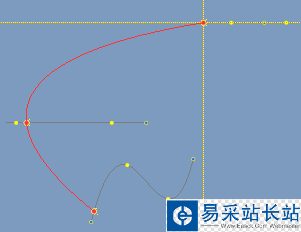

2、在Top基準面上草繪如下圖1的樣條曲線，最終形成的三條掃描軌跡線如下圖2所示。

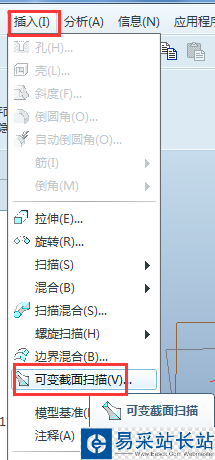

3、在零件狀態，依次點擊“插入”-“可變截面掃描”；或者點擊工具欄的對應按鈕。

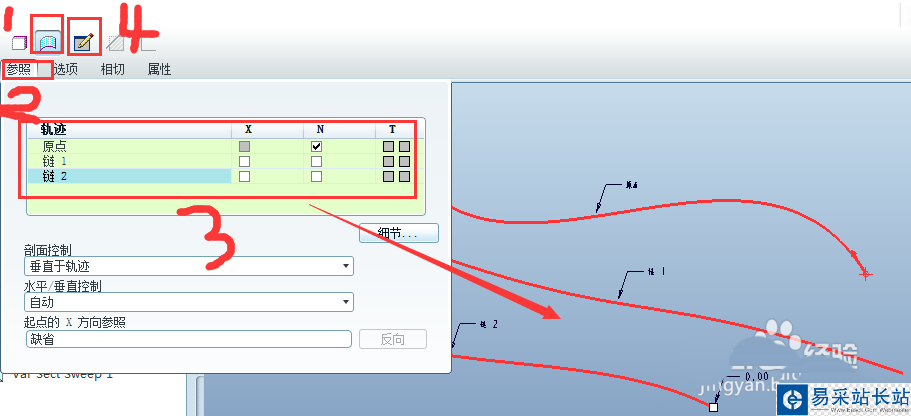

4、系統打開如下的操控面板。選擇曲面（step1），點擊參照（step2），收集三條曲線作為掃描軌跡（step3），然后點擊草繪按鈕（step4）。

5、此時進入草繪狀態，繪制如下的掃描截面，完成并退出。

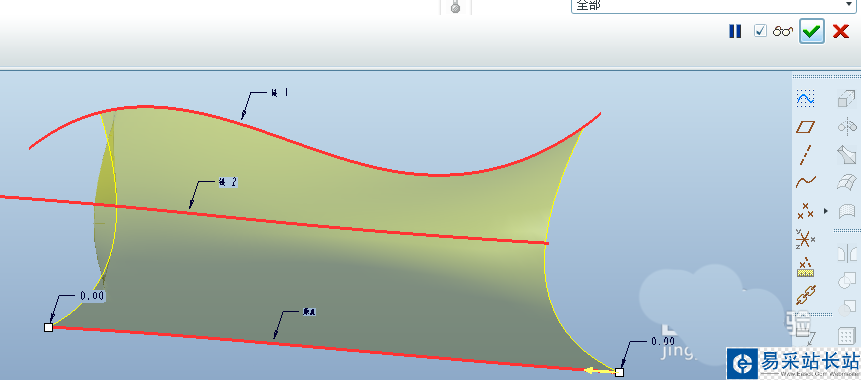

6、此時的預覽效果如下，點擊右上角的√完成。

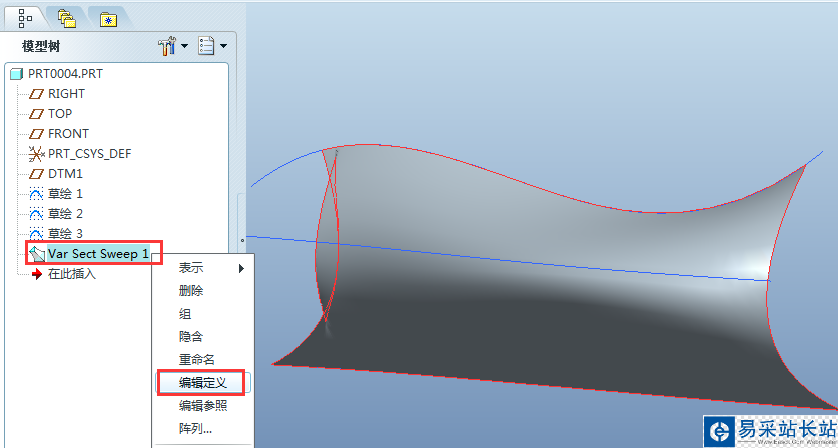

7、若要修改該特征，只需右鍵點擊模型樹的“var sect sweep”，或者右鍵單擊掃描形成的特征，彈出框選擇“編輯定義”，即可進入控制面板，修改相應項即可。

以上就是ProE可變截面掃描特征的使用方法，希望大家喜歡，請繼續關注錯新站長站。
