ProE中的曲面或封閉環進行拉伸，可形成曲面或?qū)嶓w，下面我們就來看看實例教程。

軟件名稱：proe5.0中文版 32位 綠色免費硬盤版(附安裝破解教程)軟件大?。?67.5MB更新時間：2015-04-08

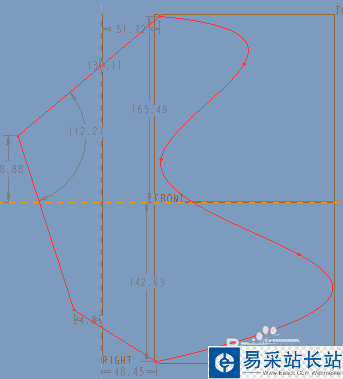

1、草繪。草繪一條封閉曲線，如下圖。

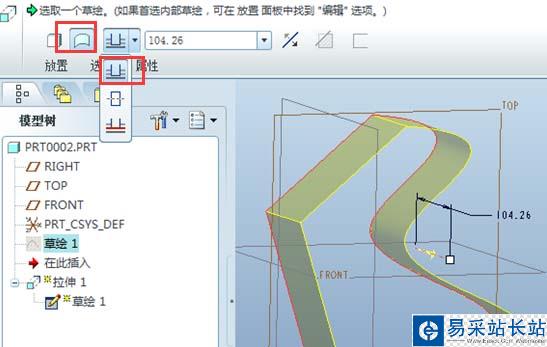

2、拉伸成不封閉曲面。選擇“拉伸為曲面”按鈕，下圖第一個紅色框；拉伸方式選擇第一項“從草繪平面以指定的深度值拉伸”，下圖第二個紅色框。深度值根據需要輸入即可。

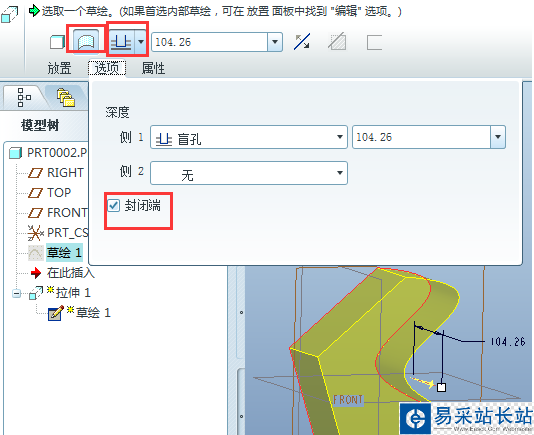

3、拉伸成封閉曲面。選擇“拉伸為曲面”按鈕，下圖第一個紅色框；拉伸方式選擇第一項“從草繪平面以指定的深度值拉伸”，下圖第二個紅色框；選項中勾選“封閉端” ，下圖第三個紅色框。深度值根據需要輸入即可。

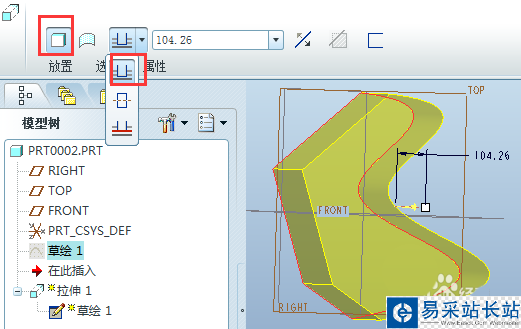

4、拉伸成實體。選擇“拉伸為實體”按鈕，下圖第一個紅色框；拉伸方式選擇第一項“從草繪平面以指定的深度值拉伸”，下圖第二個紅色框，深度值根據需要輸入即可。

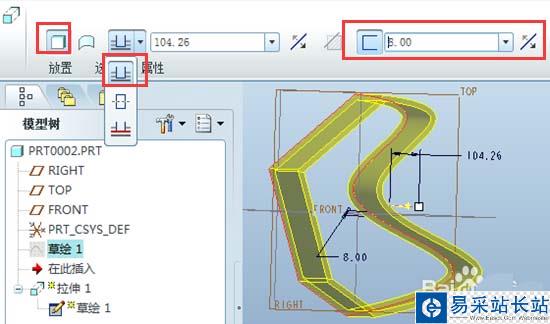

5、拉伸成一定壁厚的實體。選擇“拉伸為實體”按鈕，下圖第一個紅色框；拉伸方式選擇第一項“從草繪平面以指定的深度值拉伸”，下圖第二個紅色框，深度值根據需要輸入即可；輸入實體的厚度，注意拉伸和厚度的方向，結果如下圖。

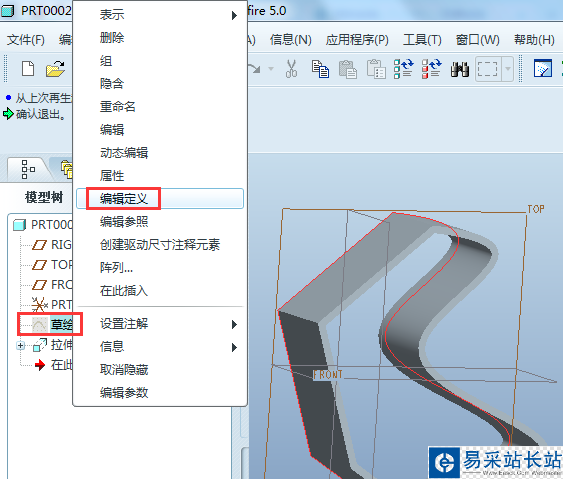

6、修改草繪。在模型樹中的“草繪1”單擊右鍵，彈出框中選擇“編輯定義”，即可進入草繪界面，對草繪進行修改。

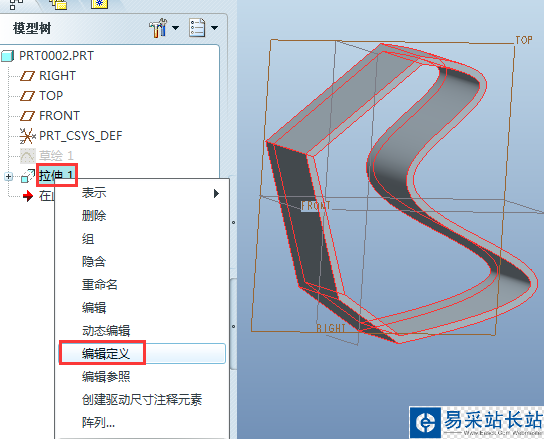

7、修改拉伸。在模型樹中的“拉伸1”單擊右鍵，彈出框中選擇“編輯定義”，即可進入拉伸的編輯界面，對拉伸進行修改。

以上就是ProE封閉環拉伸技巧，希望大家喜歡，請繼續關注錯新站長站。
