Pro/E模型想要打孔，該怎么制作單孔、標準孔、添加沉孔的標準孔、添加埋頭孔的標準孔、草繪孔等各種孔呢？下面我們就來看看詳細的教程。

軟件名稱：proe5.0中文版 32位 綠色免費硬盤版(附安裝破解教程)軟件大?。?67.5MB更新時間：2015-04-08

一、準備工作

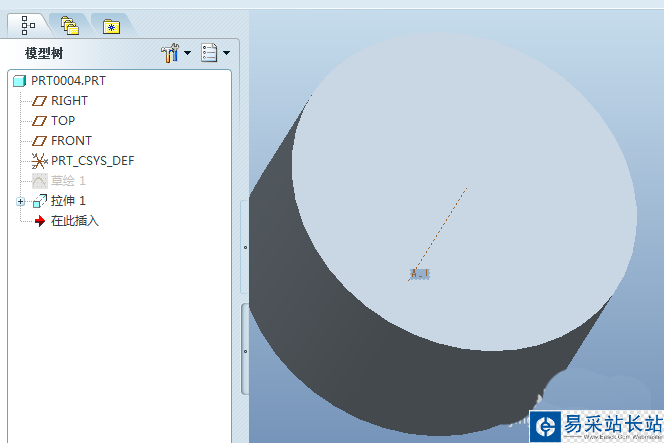

1、孔為減材特征，因此需先繪制實體特征，例如先采用拉伸法或旋轉法形成如下圓柱。

二、簡單孔

簡單孔只需定義孔的位置、直徑和深度即可，方法如下。

1、單擊工具欄的孔按鈕，如下圖；或者點擊菜單欄的“插入”-“孔”。

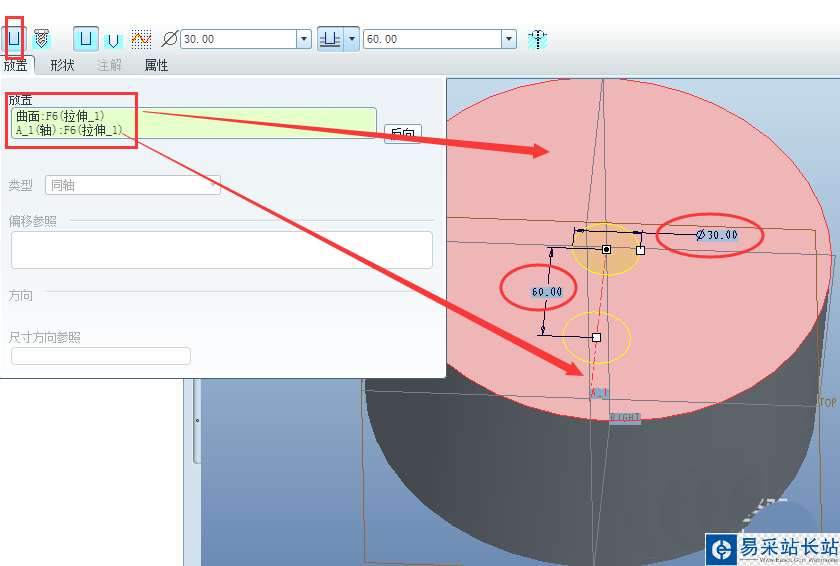

2、系統彈出如下圖所示“孔”的操控面板，選取“創建簡單孔”按鈕（下圖中左上角小方框內），放置處按Ctrl鍵選取上表面和中心軸，定義好孔的直徑30和深度60。

3、最終效果如下。

三、標準孔

標準孔的操作步驟如下。

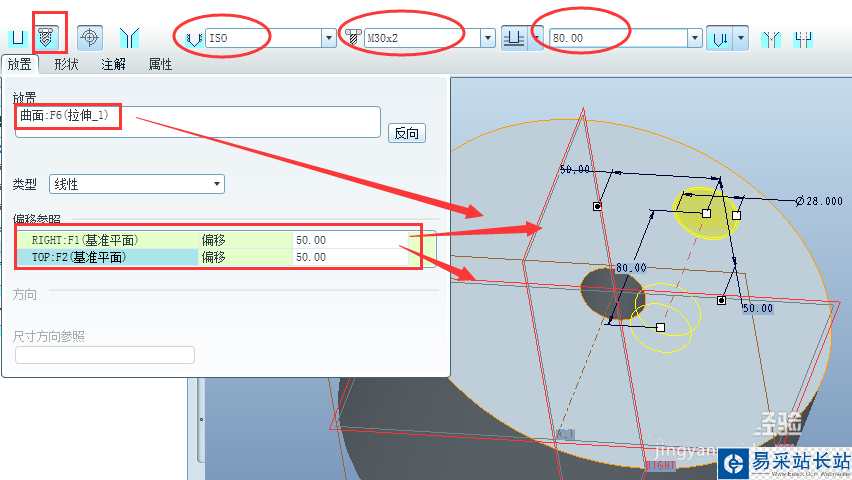

1、新建孔特征，系統彈出如下圖所示“孔”的操控面板，選取“創建標準孔”按鈕（下圖中左上角小方框內），放置處選取上表面，偏移參照選取兩個基準面且偏移距離都為50，定義好孔M30x2和孔深80。

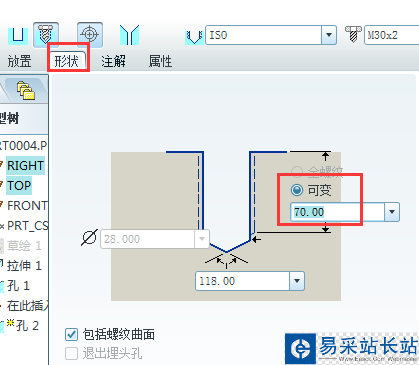

2、單擊“形狀”，定義螺紋深70。

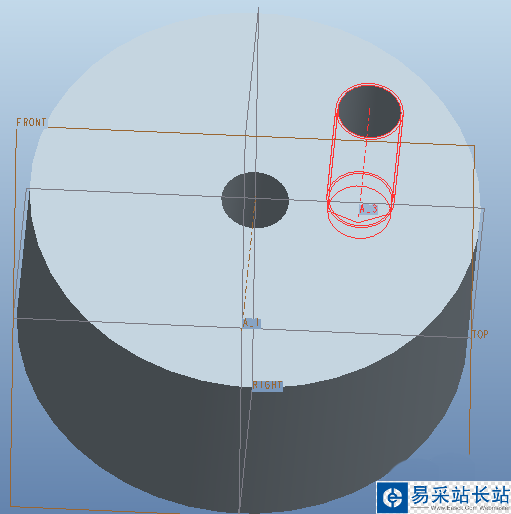

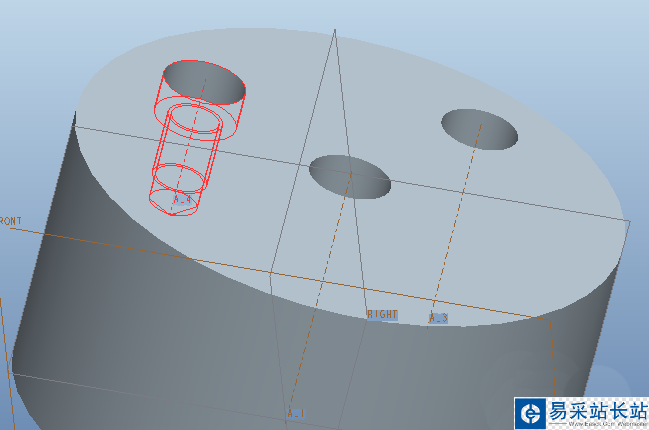

3、最終效果如下。

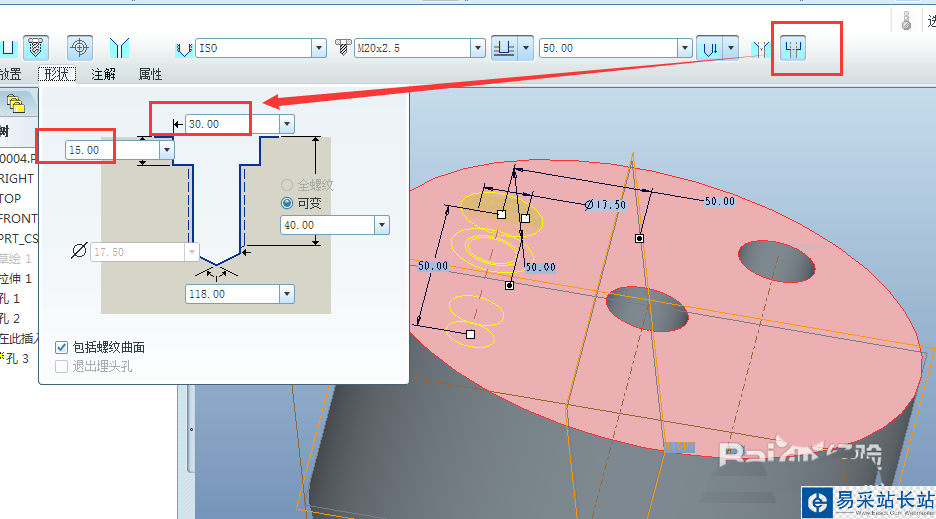

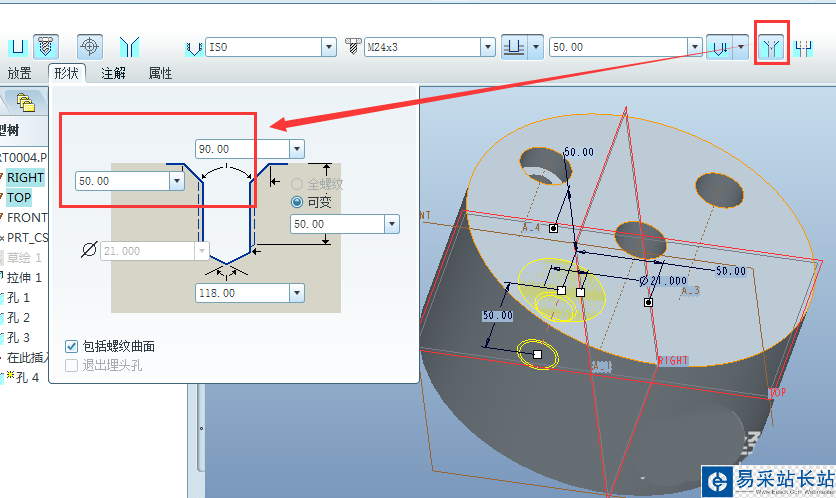

4、標準孔可添加沉孔和埋頭孔，其添加方法和效果如下圖。

四、草繪孔

草繪孔可自定義草繪截面創建任意形式的孔，步驟如下。

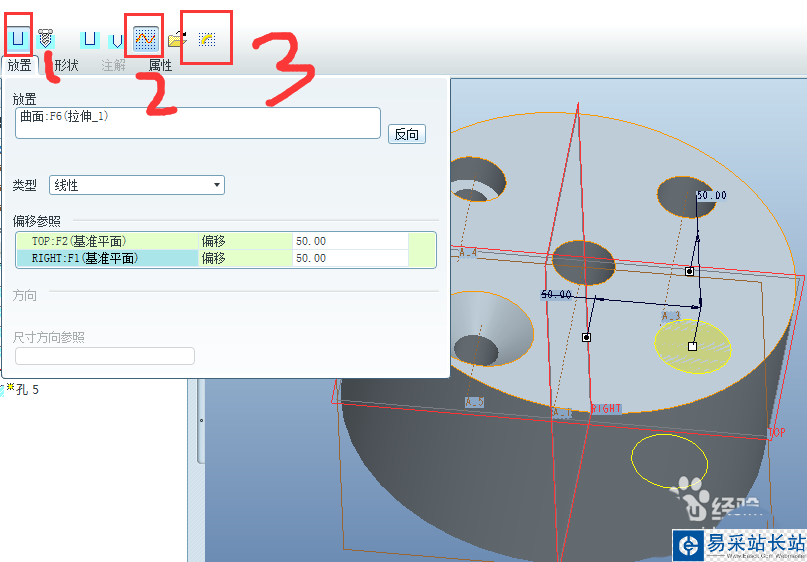

1、新建孔特征，系統彈出如下圖所示“孔”的操控面板，選取“創建簡單孔”按鈕（step1），定義好孔的位置（方法與上述類似），點擊“草繪”按鈕（step2），然后點擊“創建截面”按鈕（step3）。

2、此時進入如下草繪環境，繪制好孔的截面，記得一定要添加中心線。
