Pro/E中的的筋分為兩種，分別是輪廓筋和軌跡筋，該怎么使用輪廓筋呢？下面我們就來看看詳細的教程。

軟件名稱：proe5.0中文版 32位 綠色免費硬盤版(附安裝破解教程)軟件大小：667.5MB更新時間：2015-04-08

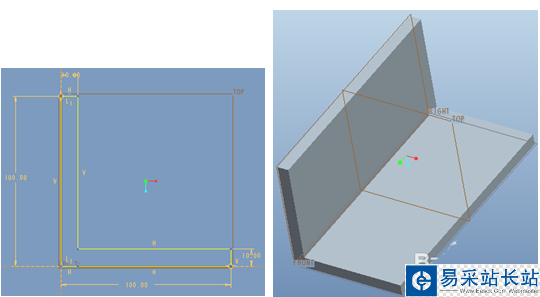

1、準備工作。筋要在現有實體曲面上進行，例如先采用拉伸法形成如下L形實體，尺寸自定。

2、單擊工具欄的“筋”-“輪廓筋”按鈕，如下圖；或者點擊菜單欄的“插入”-“筋”-“輪廓筋”。

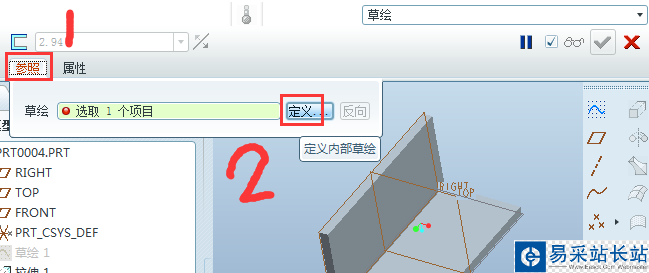

3、系統打開如下所示的“筋”控制面板，點擊“參照”（step1），然后點擊“草繪”后面的“定義”（step2）。

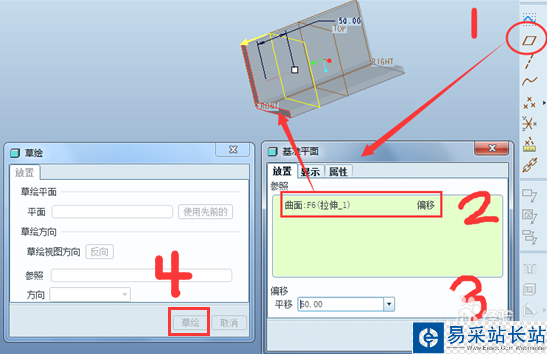

4、系統彈出如下圖左半部分的“草繪”對話框，此時點擊工具欄的“基準面”按鈕（step1），彈出如下圖右半部分的“基準平面”對話框，“參照”處選取L形實體的左端面（step2），偏移距離輸入50，點擊“確定”（step3），形成一個臨時基準面，然后點擊“草繪”（step4）。

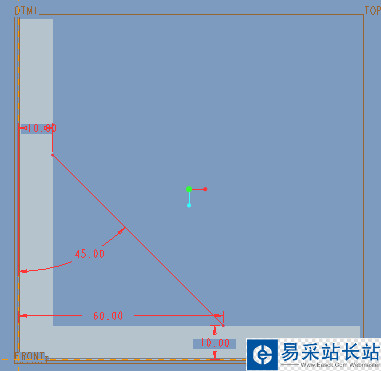

5、此時進入草繪環境，創建如下的一條斜線，點擊√退出草繪界面。

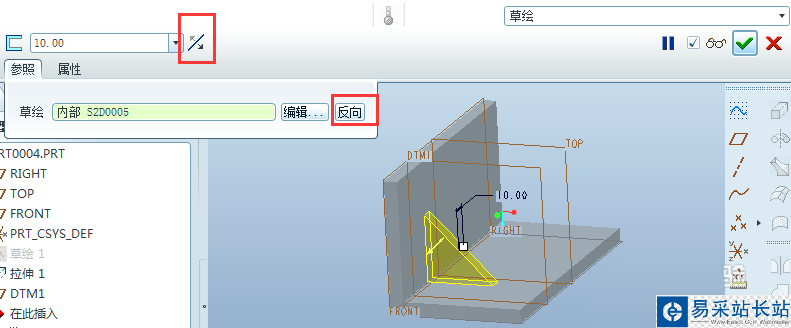

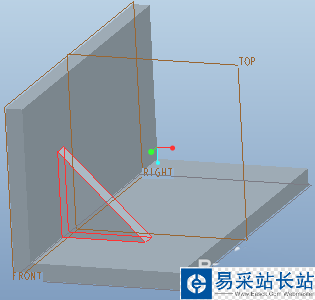

6、此時回到“筋”的控制面板，將默認厚度改為10，調整筋的方向和草繪方向，預覽效果如下。
