SolidWorks怎么繪制軸承座零件模型?

2024-07-16 17:22:38
字體:
來源:轉載
供稿:網友

SolidWorks中可以繪軸承座,該怎么繪制呢?下面我們就來看看詳細的教程。

軟件名稱:SolidWorks 2017 SP4.0 Premium 免費中文特別版(附破解文件) 軟件大小:13.0GB更新時間:2017-08-14

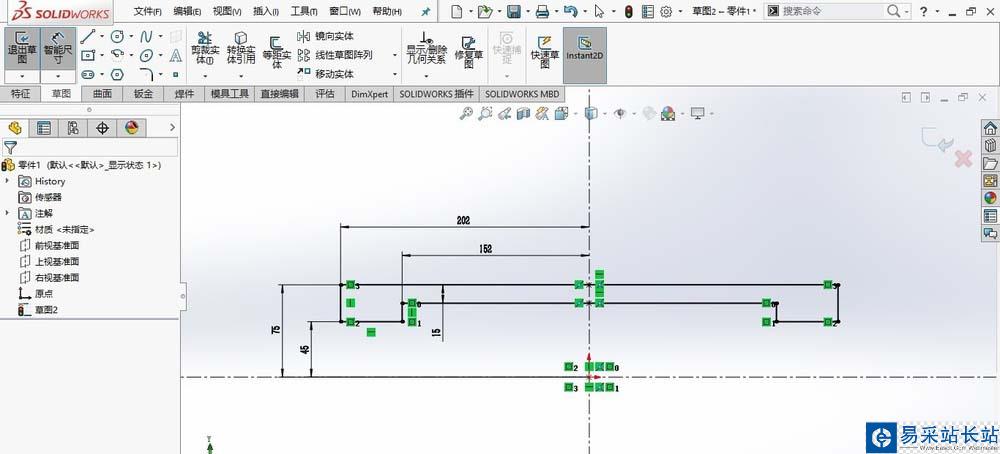

1、打開SolidWorks2016,新建一個零件模型。選擇前視基準面,繪制草圖。繪制具有如圖所示幾何關系的草圖。

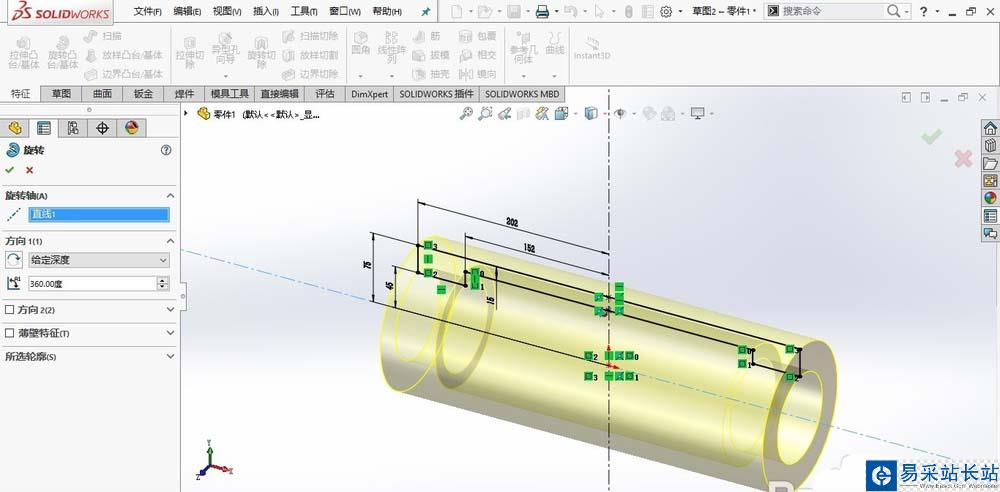

2、單擊特征,“旋轉凸臺/基體”命令,選擇如圖所示中心線作為旋轉軸,其它參數保持默認,單擊確定,生成旋轉凸臺。

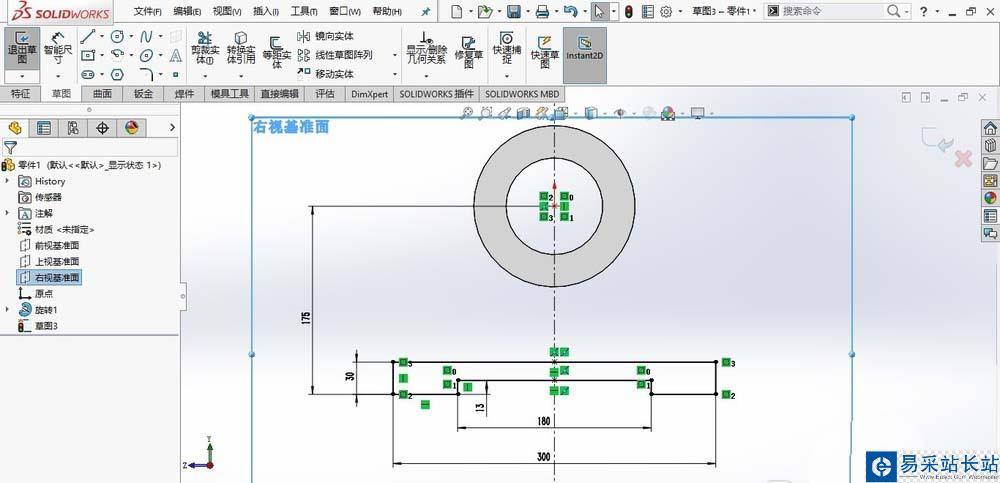

3、正視于右視基準面,在右視基準面上繪制草圖。繪制具有如圖所示幾何關系的草圖。

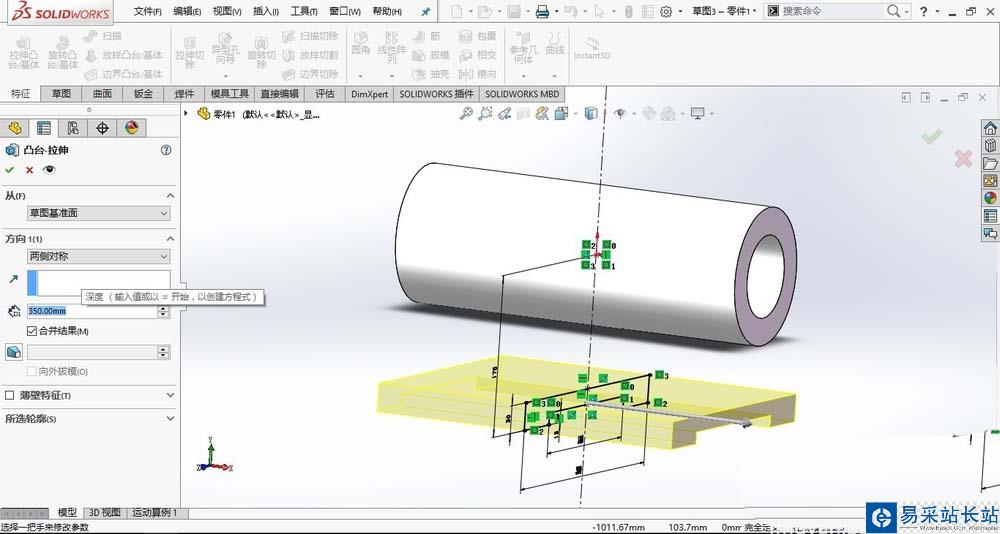

4、單擊特征,“拉伸凸臺/基體”命令,方向選擇“兩側對稱”,深度設置為“350 mm”,單擊確定,完成拉伸凸臺的創建。

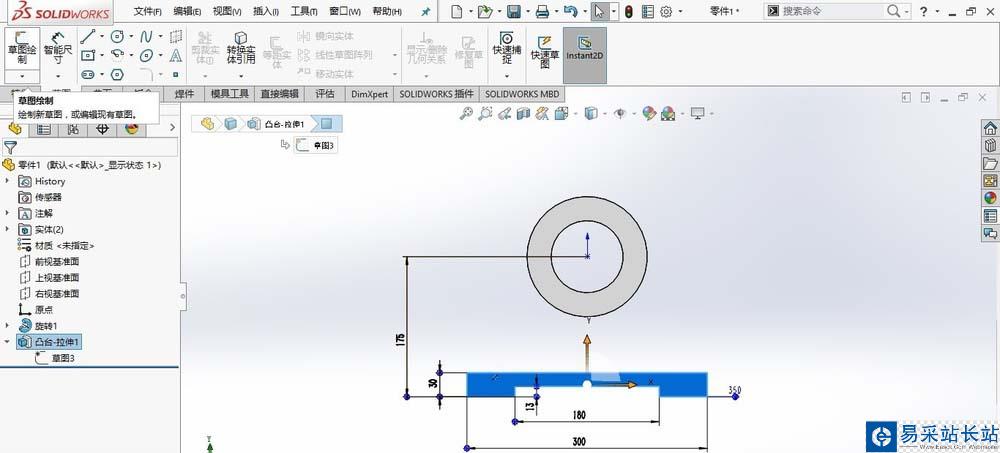

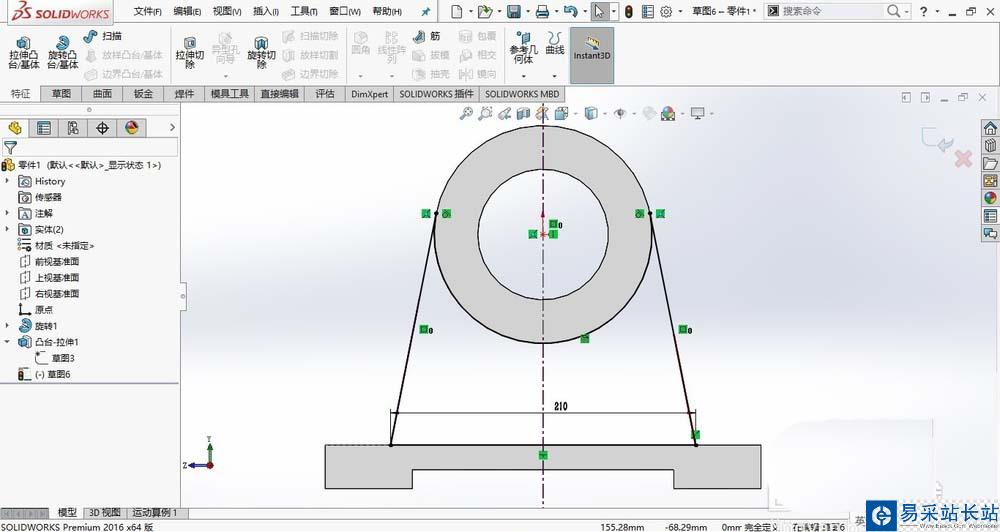

5、選擇如圖所示的端面,繪制草圖。繪制具有如圖所示幾何關系的草圖。

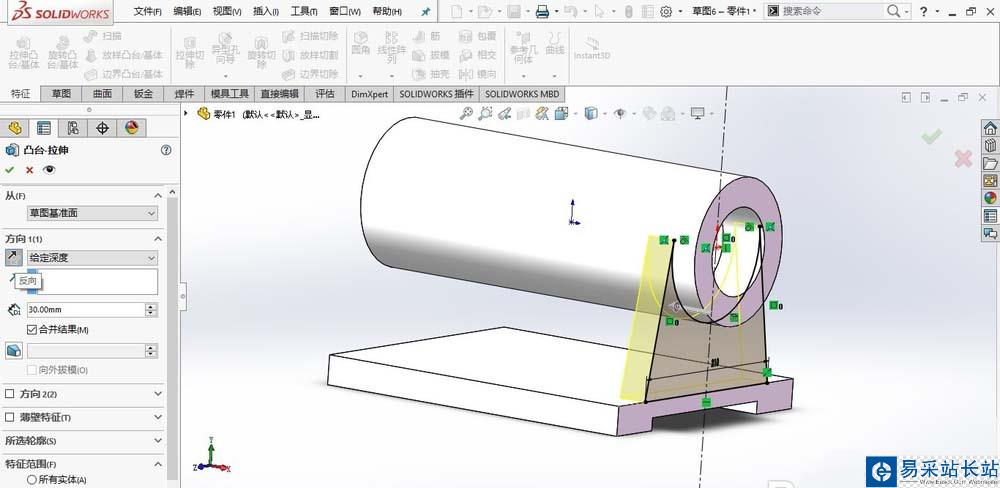

6、單擊特征,“拉伸凸臺/基體”命令,點擊“反向”,深度設置為“30 mm”,單擊確定,完成拉伸特征的創建。

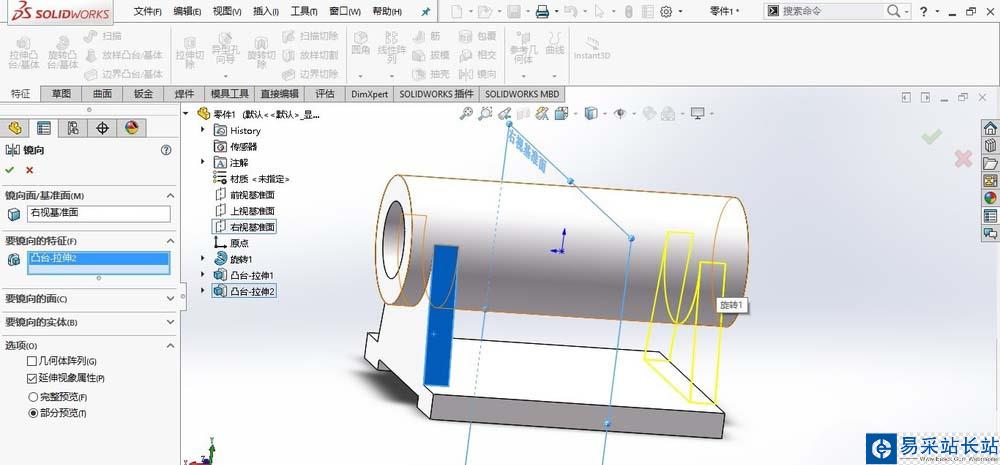

7、單擊特征,“鏡像”命令,鏡像面選擇右視基準面,鏡像特征選擇“凸臺-拉伸2”,單擊確定,完成鏡像。
