在solidworks怎么標注倒角呢，倒角有兩種類型，一種是倒圓角，一種是倒斜角。倒圓角太簡單，直接用智能尺寸標注即可，這里就不介紹了。這里重點介紹標注倒斜角的方法。

軟件名稱：SolidWorks 2009 SP0 32位/64位 免費中文安裝版(附安裝教程)軟件大小：4.67GB更新時間：2017-07-17

一、用智能尺寸中的倒斜角命令

1、打開一個solidworks工程圖，筆者要標注這個倒斜角，如圖所示

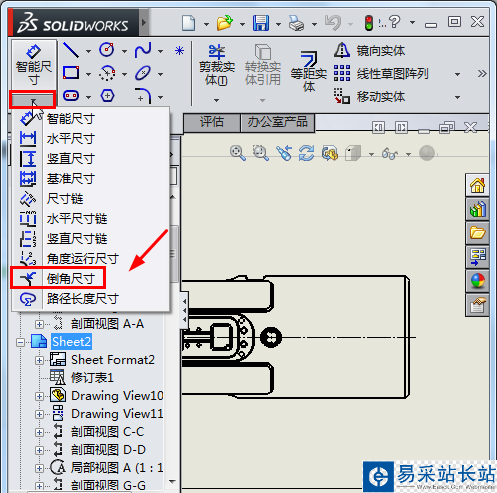

2、點擊智能尺寸下面的三角形符號，打開下拉菜單，選擇倒角標注，如圖所示

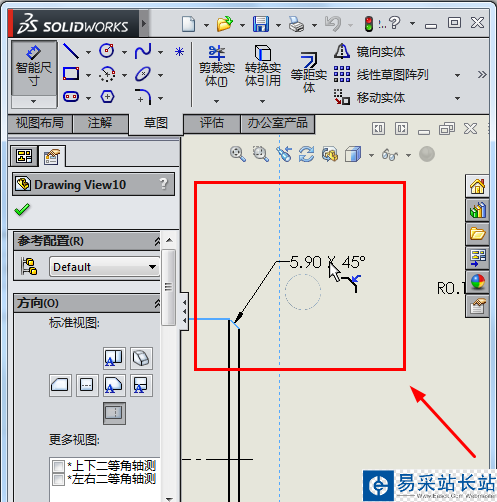

3、先選擇斜線，再選擇其它線，倒角就標注出來了，如圖所示

二、用注釋的方法標注

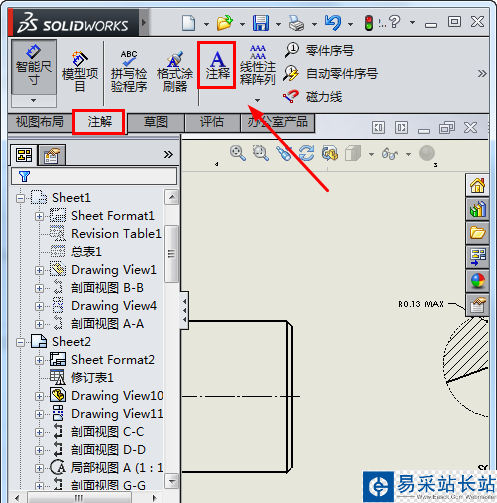

1、點擊注釋中的注釋命令，如圖所示

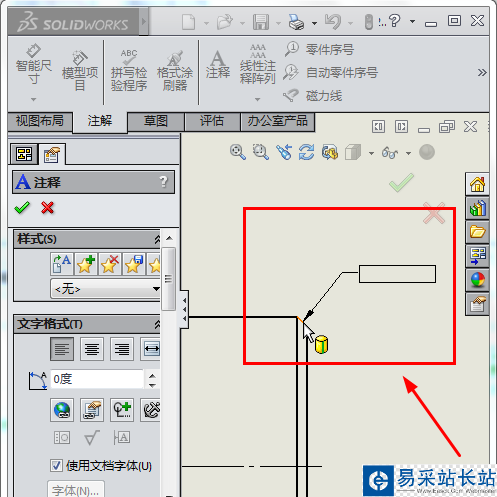

2、再倒角斜面上標注，如圖所示

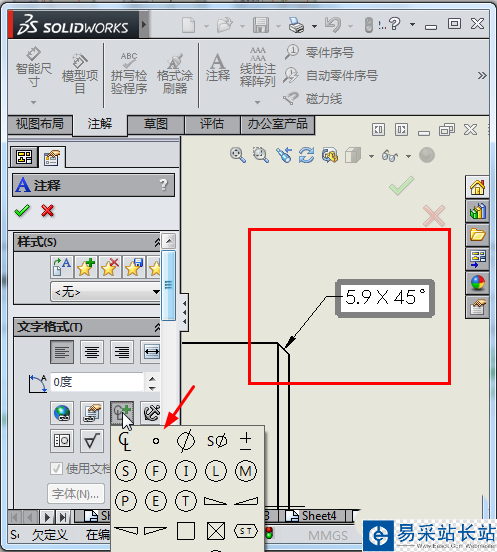

3、輸入倒角參數，角度的符號在注釋里選擇插入即可，如圖所示

三、直接用智能尺寸+輸入標注

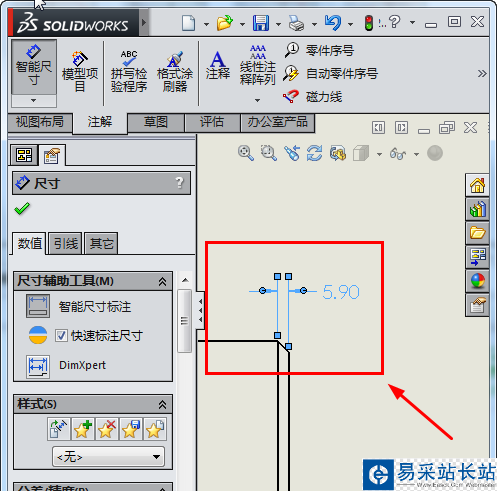

1、先用智能尺寸命令把這個尺寸標注出來，如圖所示

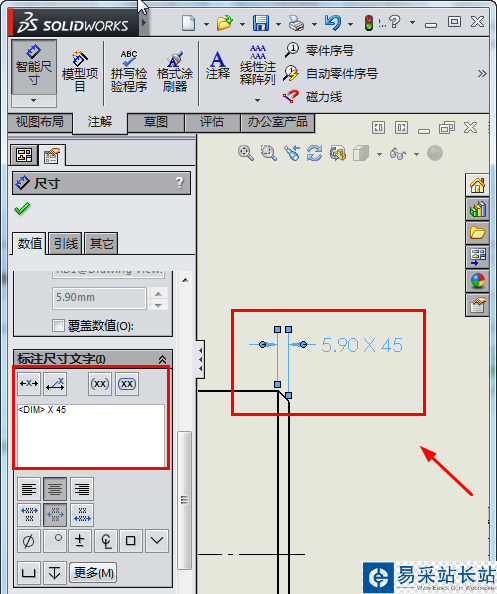

2、在標注尺寸文字中輸入 X 45（根據自己設計確定度數）,如圖所示

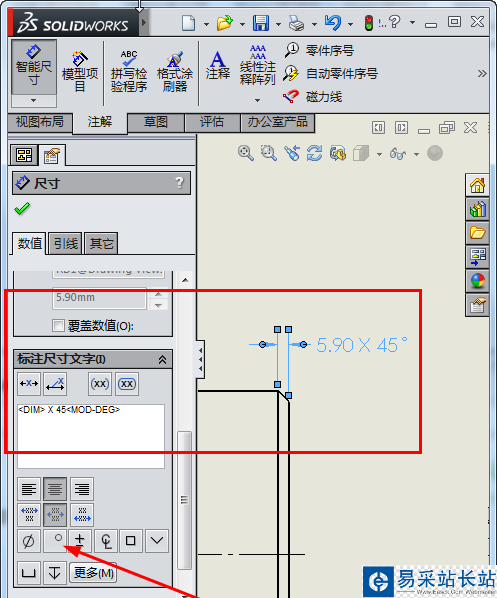

3、再下面添加度數的符號，如圖所示

以上就是solidworks中標注倒角的教程，希望大家喜歡，請繼續關注錯新站長站。
