SolidWorks中想要繪制通風口，該怎么繪制呢？下面我們就來看看詳細的教程，希望大家喜歡。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大小：12.7GB更新時間：2017-02-27

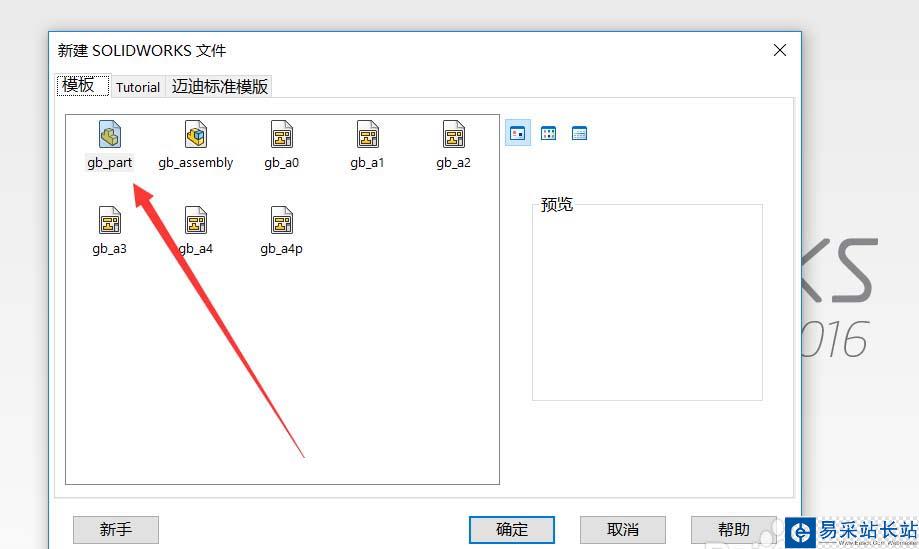

1、打開軟件之后，先新建一個零件圖。

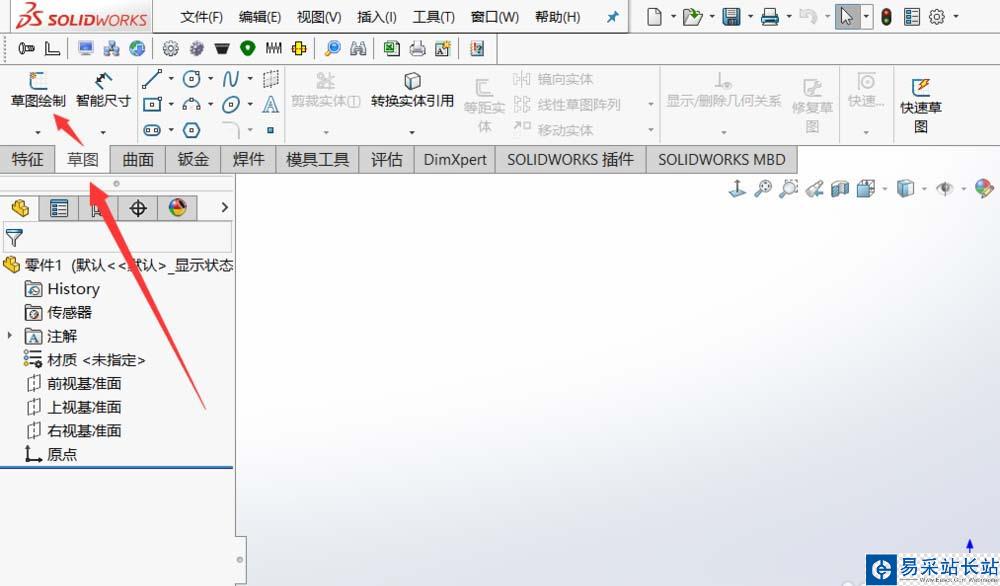

2、然后選擇草圖命令下的繪制草圖。

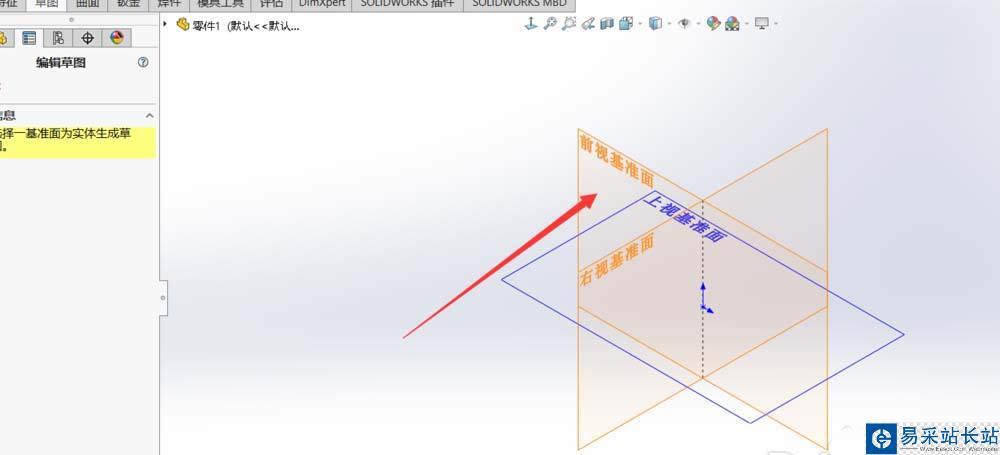

3、再來選擇正視基準面。

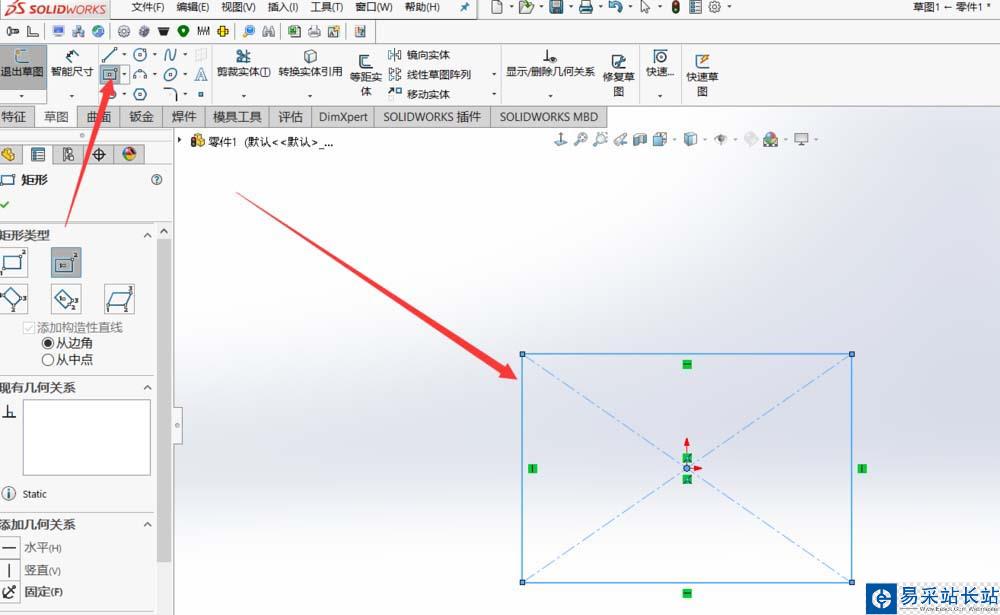

4、這里我們就繪制一個簡單的矩形。

5、繪制好之后使用鈑金下的基體法蘭，或者直接拉伸也可以。

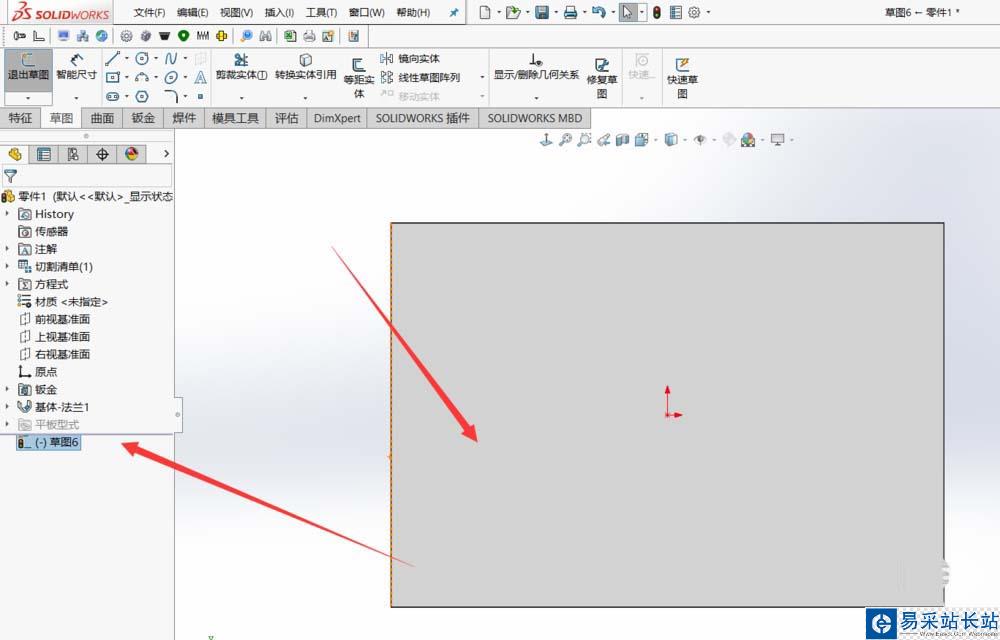

6、之后在拉伸好的平面上新建一張草圖。

7、然后隨便畫一個通風口的草圖，圓，多邊形，直線都可以。

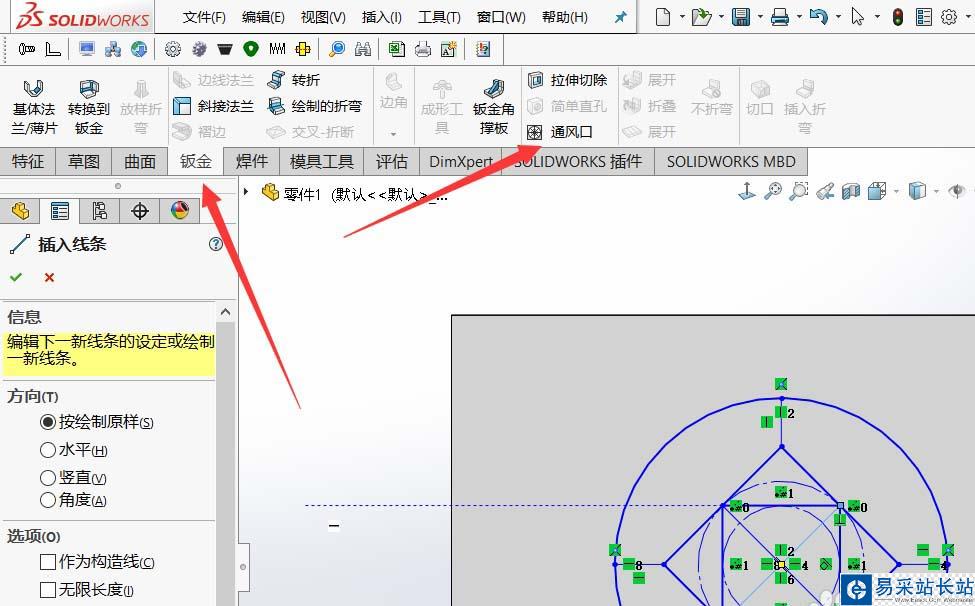

8、接下來選擇鈑金下的通風口命令。

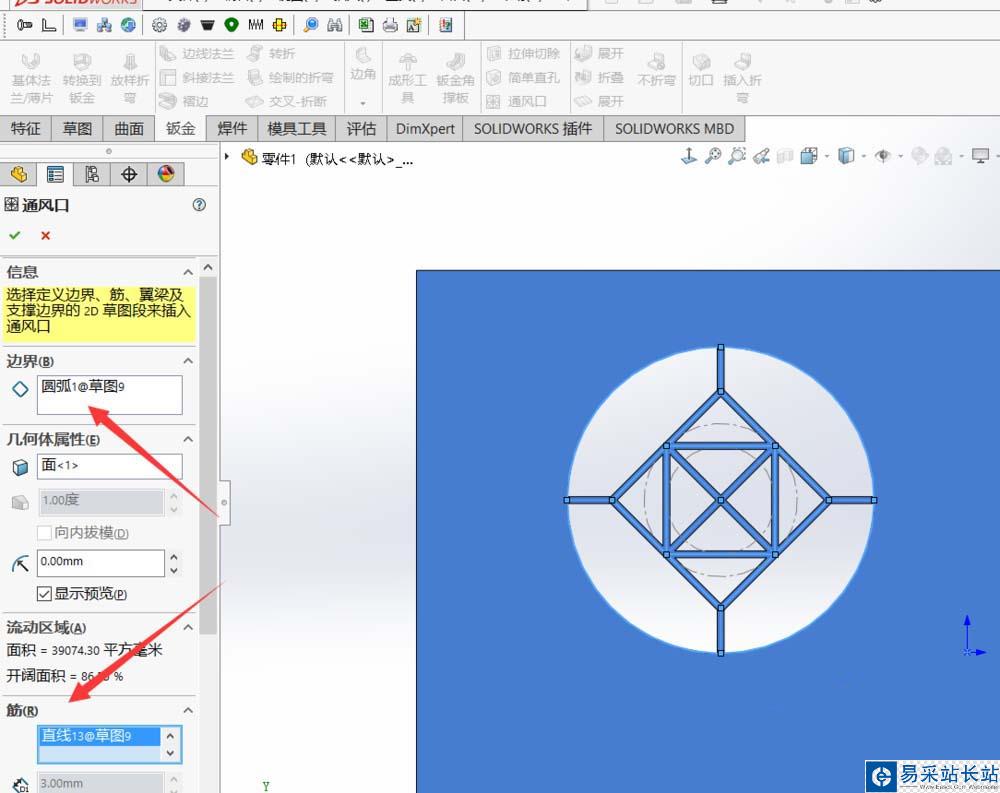

9、接著將畫好的草圖最外面的設置為邊界，里面設置為筋。

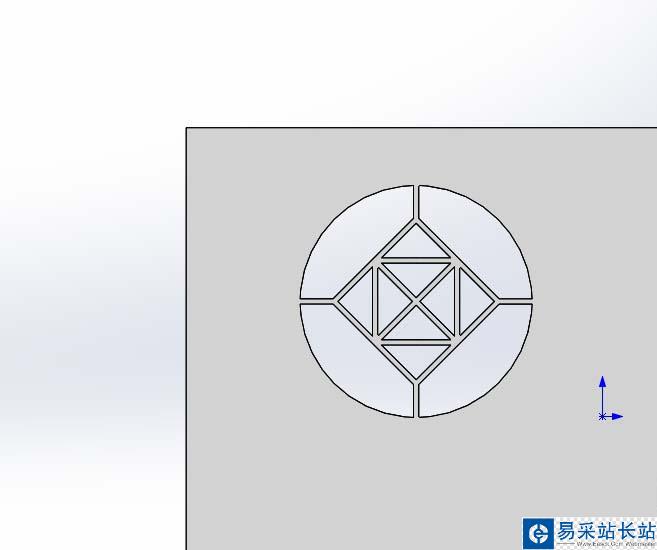

10、然后在設置一些尺寸就可以將通風口畫好了。

以上就是SolidWorks中繪制通風口的教程，希望大家喜歡，請繼續(xù)關注錯新站長站。
