Catia中想要制作渦輪模型，該怎么制作呢？下面我們就來看看詳細的教程。

軟件名稱：catia v5r20 破解安裝版 v2013.04.25 32位軟件大小：1.84GB更新時間：2016-06-27

1、進入零件設計模式，在XY平面創建下圖的草圖。

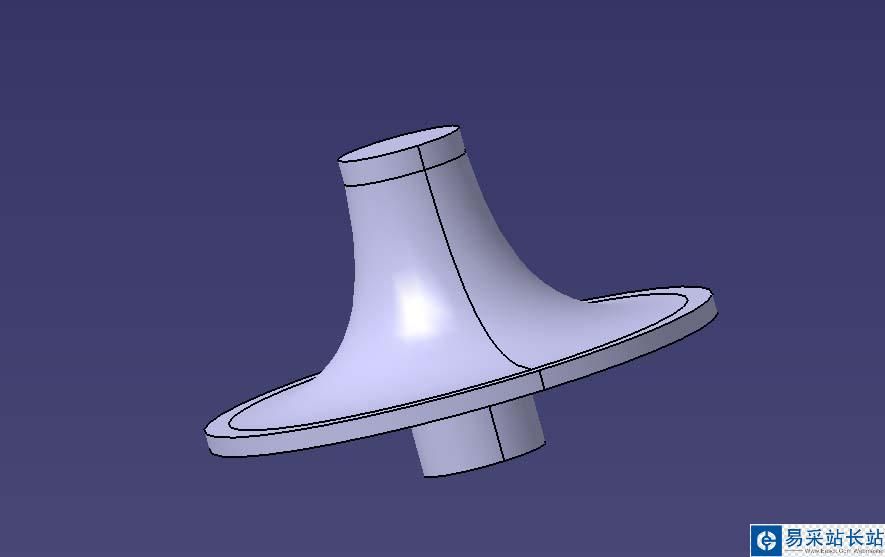

2、進行旋轉。

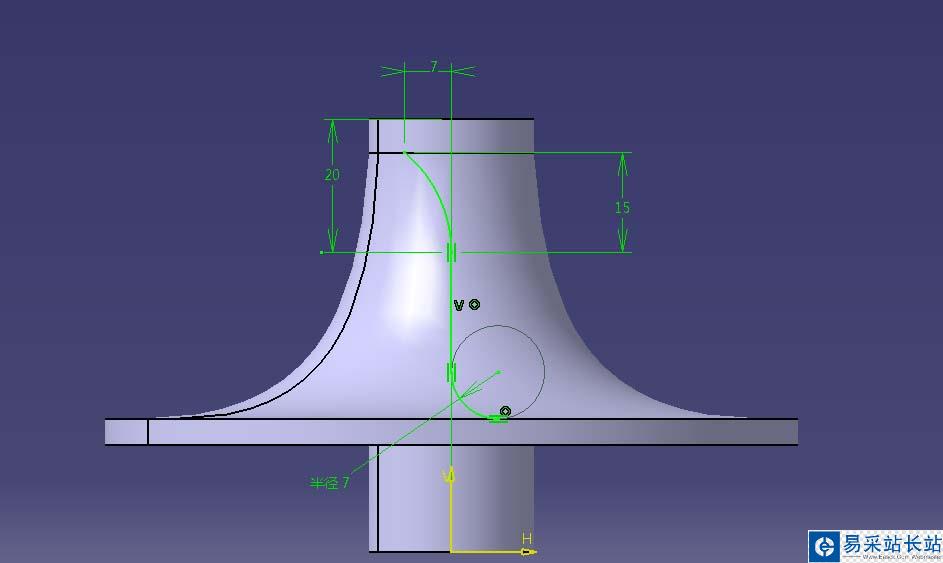

3、在XY平面創建下圖的草圖。

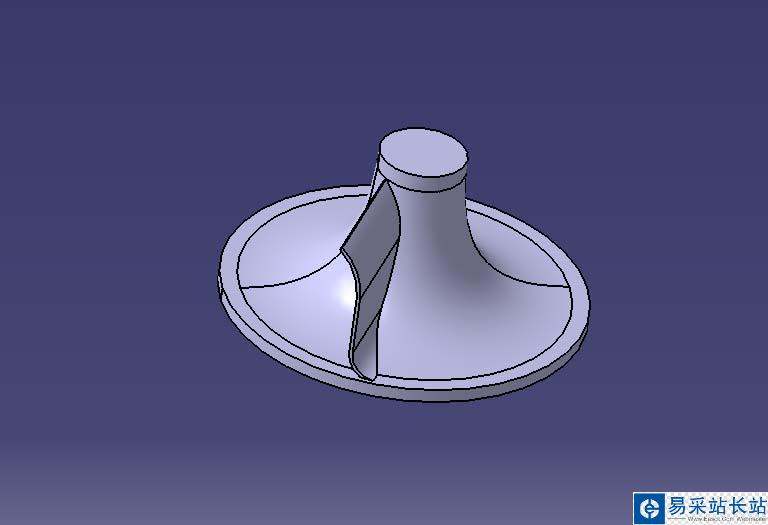

4、進行凸臺，如圖。

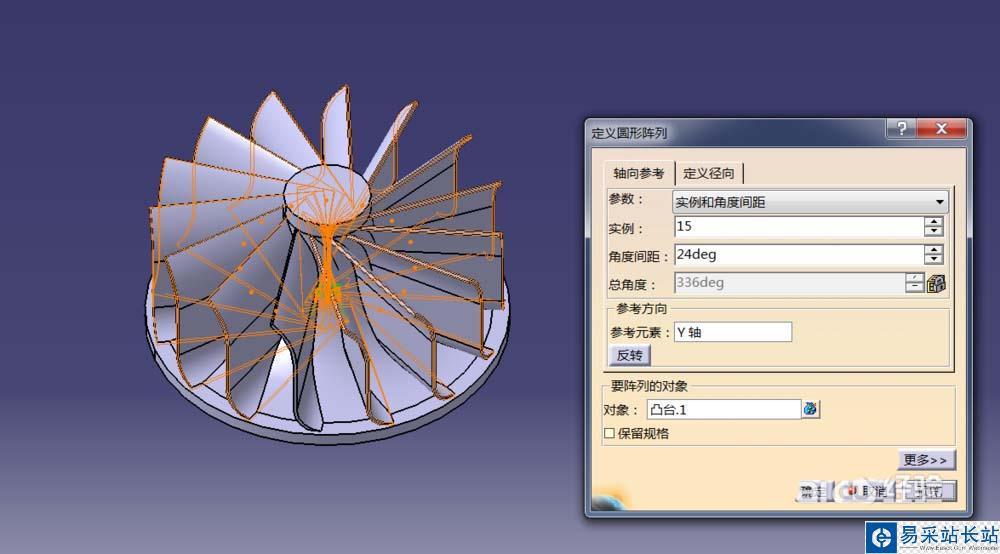

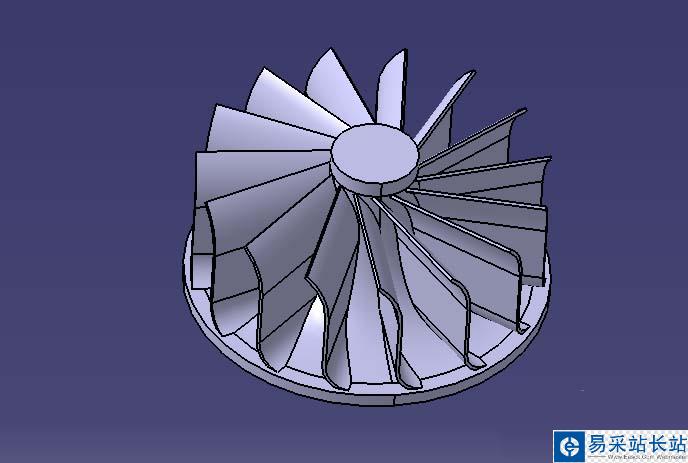

5、進行圓陣列。

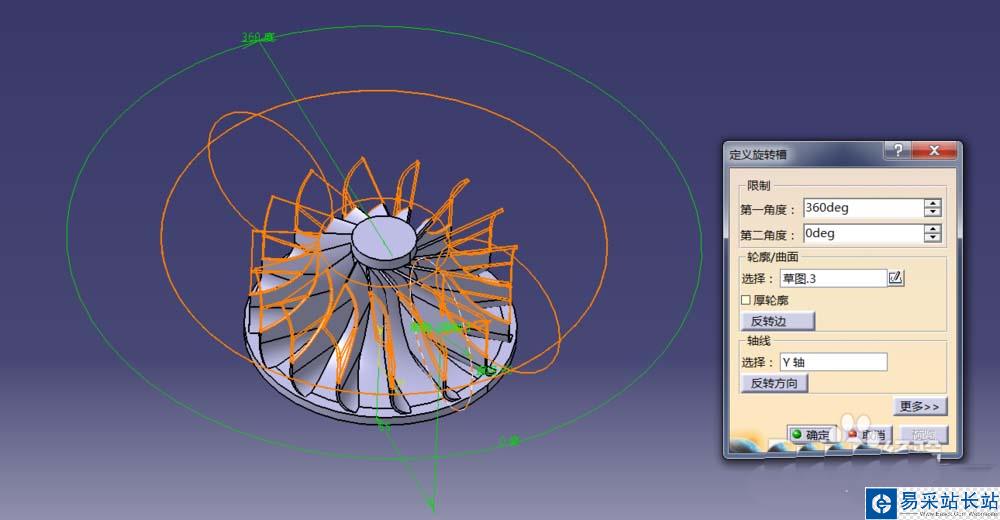

6、在XY平面創建草圖，進行旋轉槽。

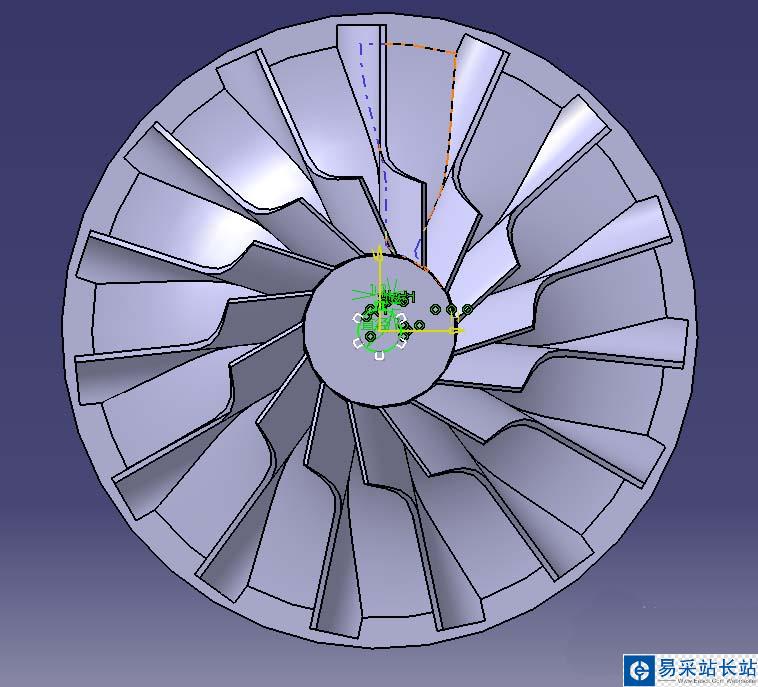

7、在如圖的平面創建草圖。

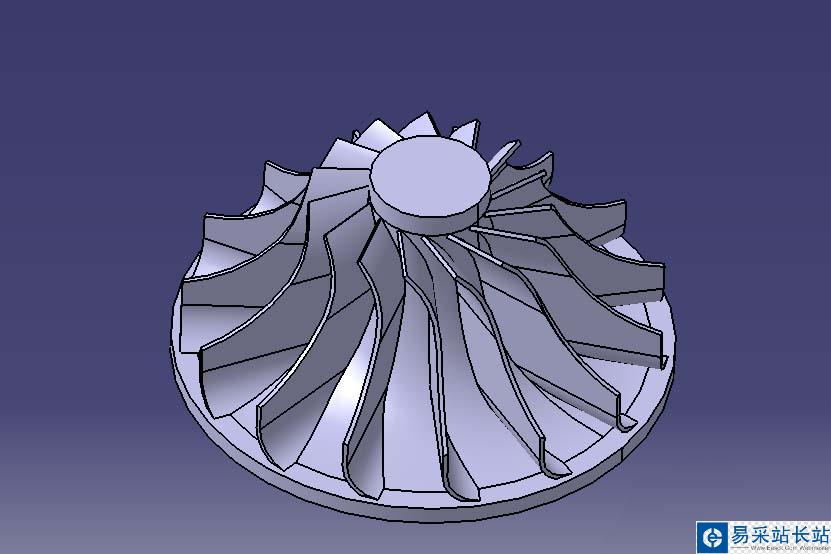

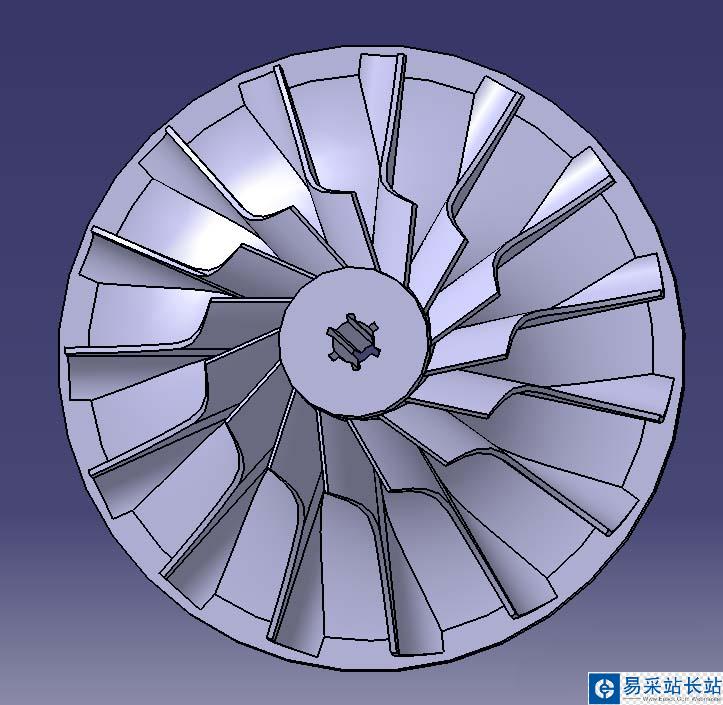

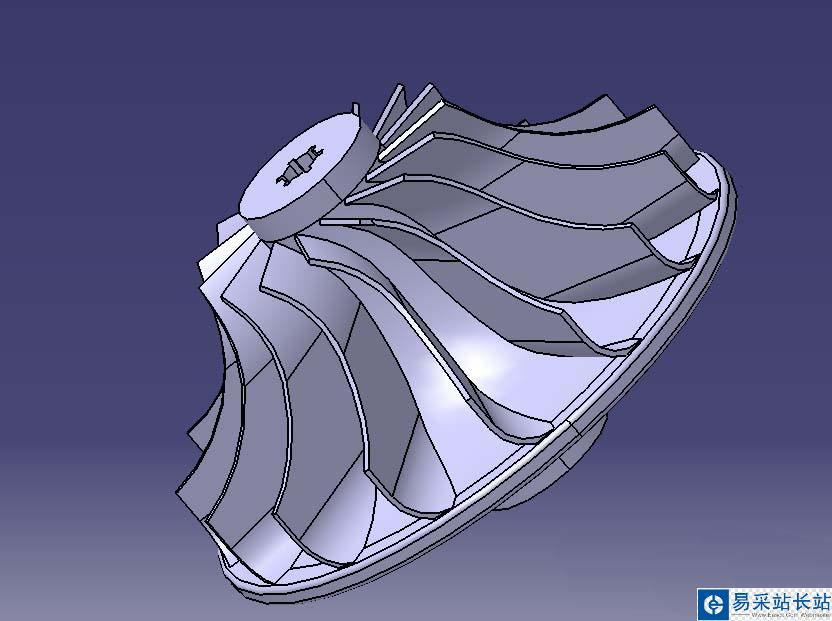

8、進行凹槽命令，倒角，完成。

以上就是Catia設計渦輪模型的教程，希望大家喜歡，請繼續關注錯新站長站。
