今天我們就來簡單介紹一下CREO3.0中爆炸圖的制作方法。

軟件名稱：PTC CREO 4.0 M020 64位 簡體中文特別版(附破解文件+許可證文件+安裝教程)軟件大小：3.97MB更新時間：2017-06-30

1、在creo裝配模式中，在小菜單如圖所示中點擊視圖管理器，然后選擇分解

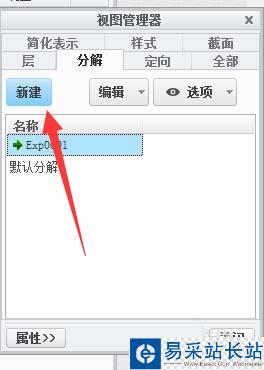

2、點擊新建，雙擊鼠標中鍵或修改名稱后雙擊中鍵確定

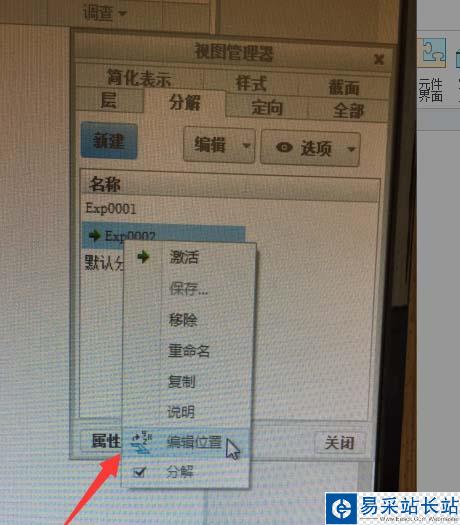

3、右鍵單擊新建命令，選擇編輯位置

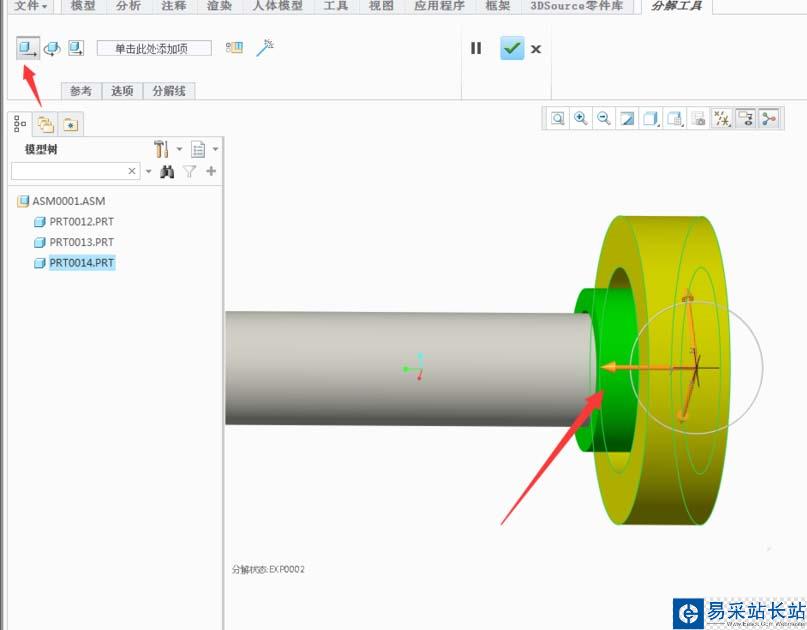

4、平移零件，選擇一個或多個對象，鼠標放在方向箭頭上平移要移動的方向

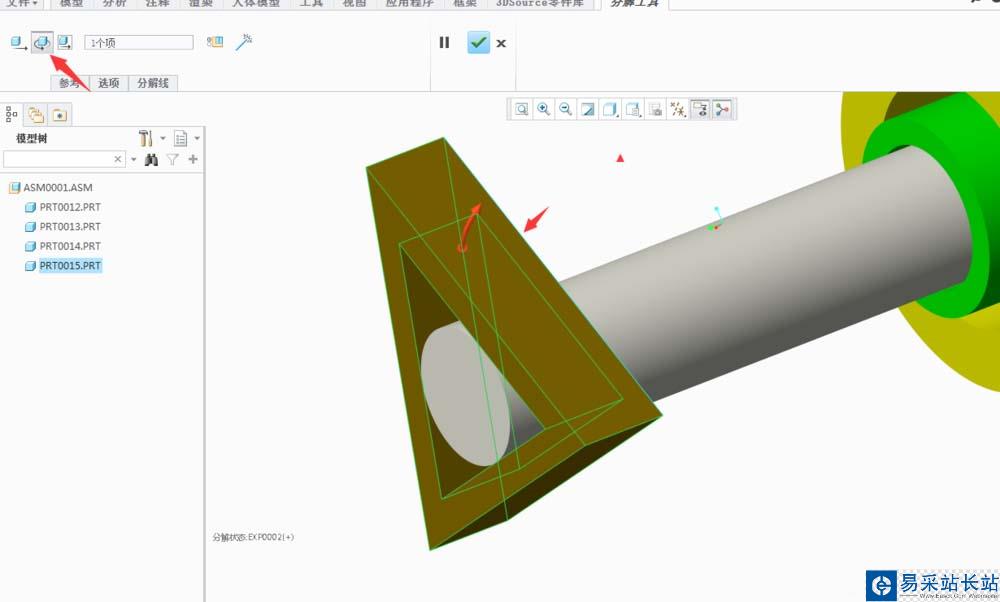

5、旋轉零件，選擇零件同上，然后點擊如圖旋轉圖標，這時會提示選擇旋轉軸，鼠標靠近邊界即可加亮，點擊即選中即可旋轉

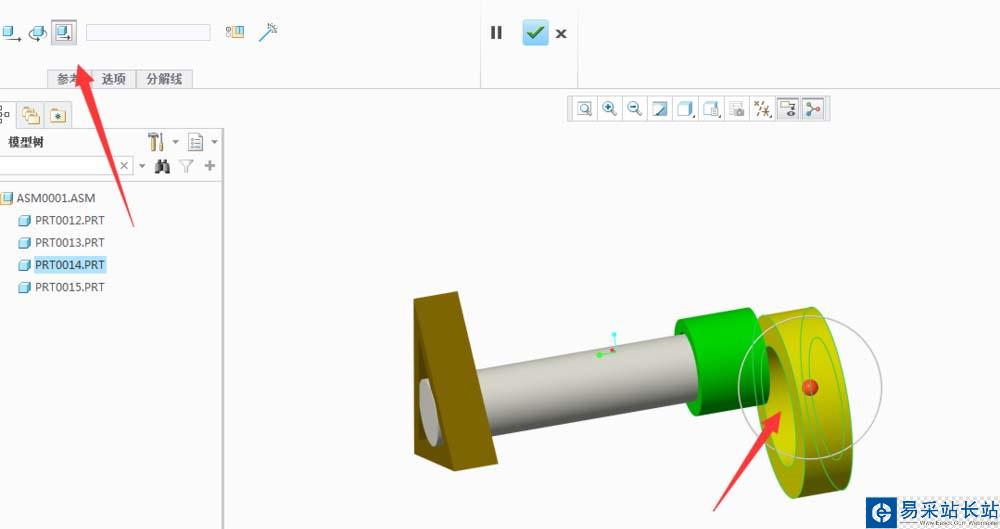

6、平移視圖，就是無固定方向隨意移動，鼠標點紅心移動

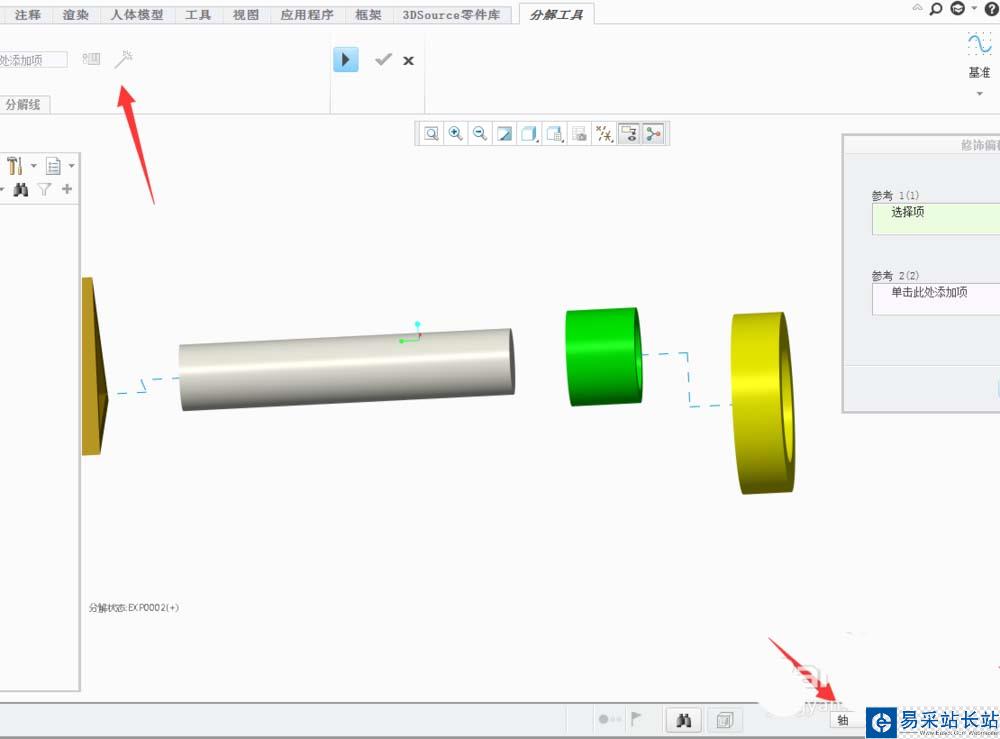

7、偏移線，可以用引線來表達分解關系，如果是圓狀圖形，選擇軸

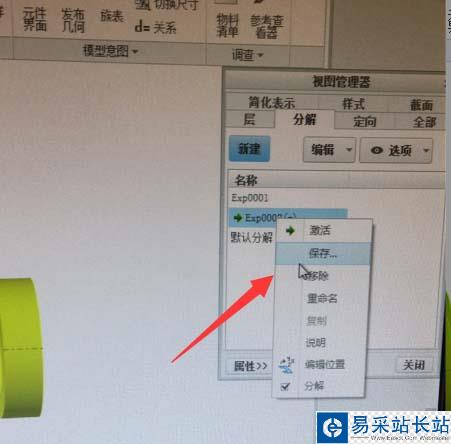

8、單機完成分解圖回到 視圖管理器右鍵創建的分解步驟點擊保存

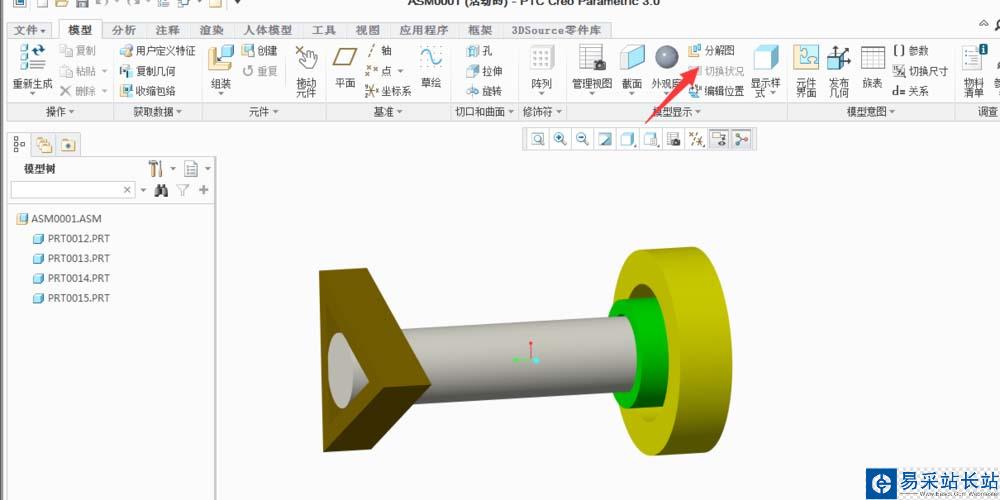

9、在視圖管理器選擇所創建的分解步驟為默認步驟，關閉視圖管理器后可在裝配模式下模型點擊分解圖即可打開分解圖

以上就是關于CREO3.0爆炸圖的制作方法，希望大家喜歡，請繼續關注錯新站長站。
