CAXA圖形中怎么標注尺寸及尺寸公差？下面我們就來看看實例教程。

軟件名稱：CAXA協同管理 2013 r2 簡體中文安裝免費版軟件大小：1.78GB更新時間：2016-01-18

1、先打開CAXA軟件，隨便畫一個圖形（我這里畫一個長方形和一個圓作為例子），如圖所示

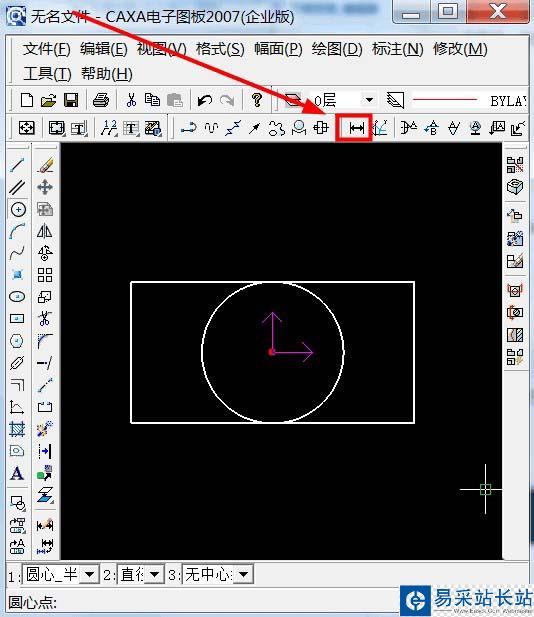

2、點擊標注尺寸按鈕，如圖所示

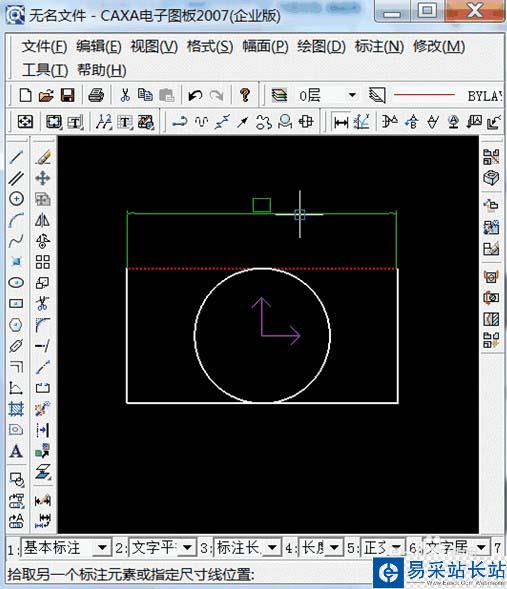

3、點擊 你要標注的線條，如圖所示

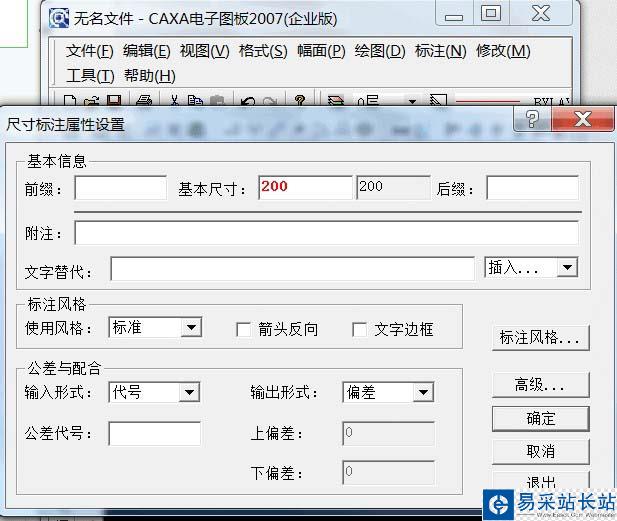

4、按住“Ctrl”鍵，點擊鼠標右鍵，彈出對話框，如圖所示

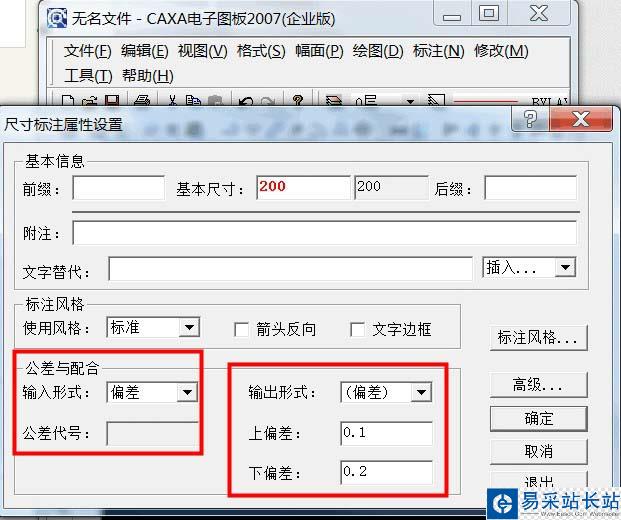

5、如果自己設定公差，就選擇偏差，然后輸入上偏差、下偏差。如圖所示

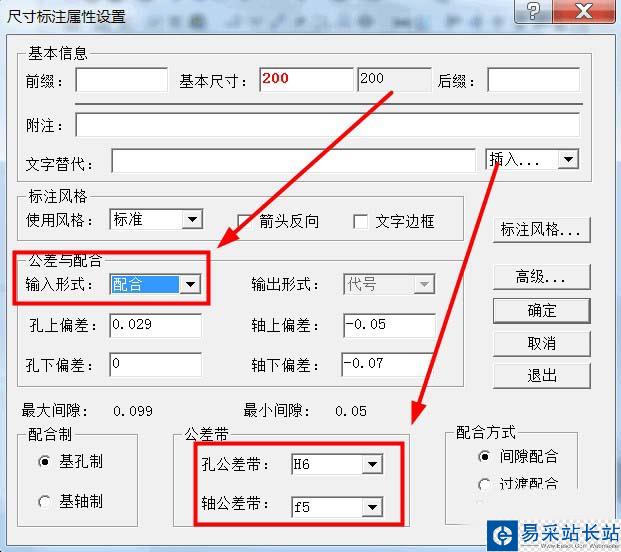

6、如果選擇配合則選擇軸公差帶、孔公差帶，如圖所示

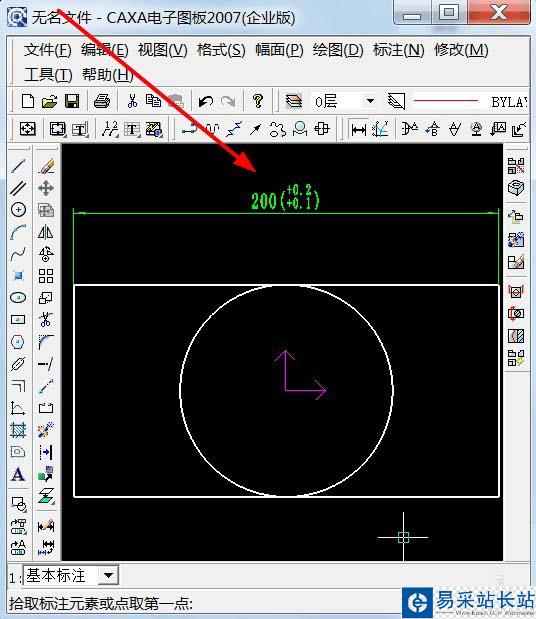

7、確定之后，公差就出現了，如圖所示

8、標注圓也是一樣的道理，標注完之后，如圖所示

注意事項：

CAXA標注公差，先標注，再按住Ctrl鍵，點擊右鍵，彈出公差設置對話框，設置就可以了
