Solidworks想要使用圓周陣列繪制零件，該怎么使用圓周陣列呢？下面我們就來看看詳細的教程。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大?。?2.7GB更新時間：2017-02-27

一、圓周陣列

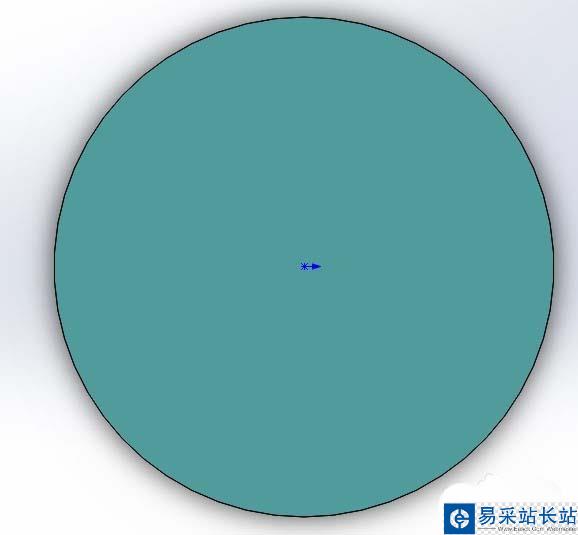

1、在繪制圓周陣列之前，首先要繪制一個完整的3D實體圖形。

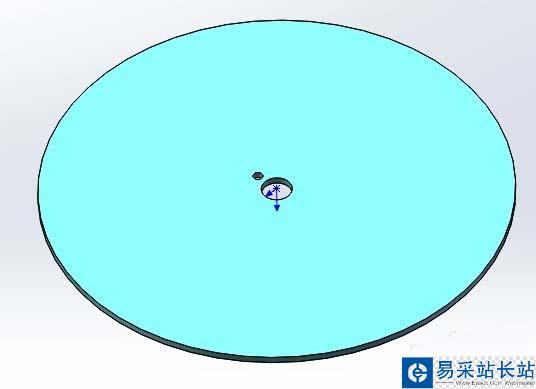

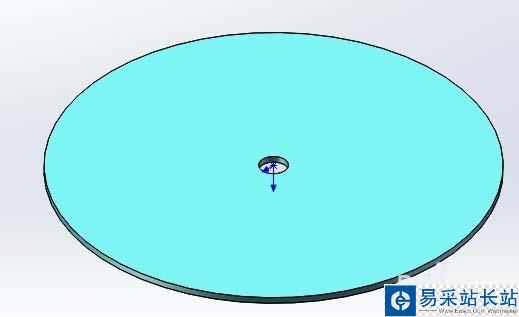

2、繪制需要陣列的實體特征

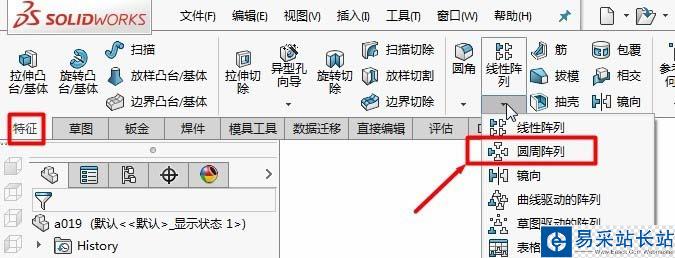

3、點擊【特征】中【線性陣列】下拉按鈕，選擇【圓周陣列】功能選項

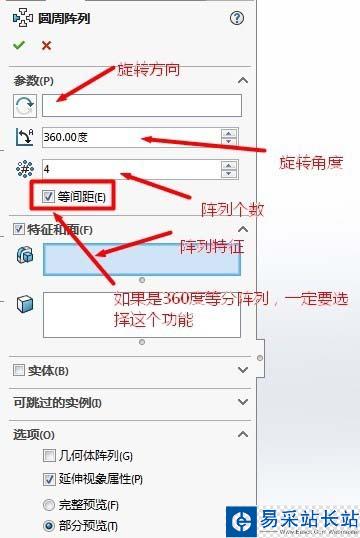

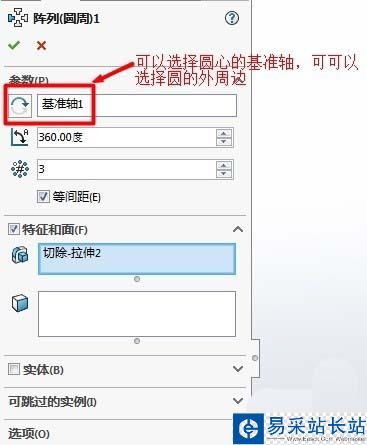

4、在左側彈出的對話框中按照要求選擇或輸入相應的特征等，這里需要注意在圓周陣列時，選擇等間距（等間距前面方框打鉤）可以按照指定度數等距陣列。

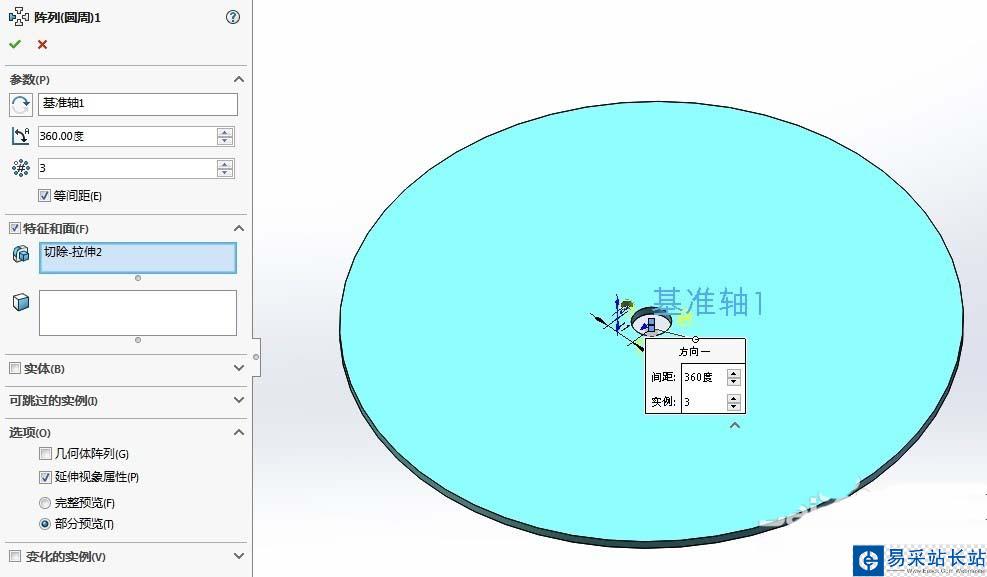

5、方向選項中，如果是規則外邊緣圖形（圓形）可以選擇圓形外邊框線，如果遇到不規則圓形，就需要建議一個基準軸，待陣列特征會以基準軸為圓心進行陣列。

二、建立真準軸的方法：

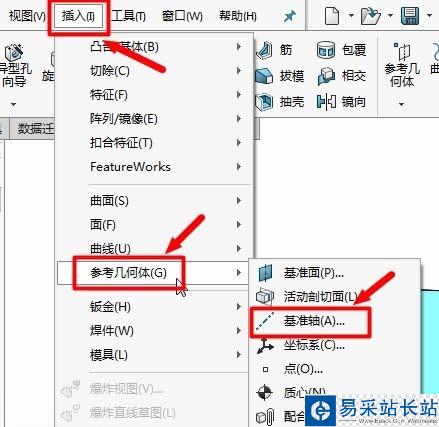

1、點擊【插入】菜單欄中的【參考幾何體】下的【基準軸】

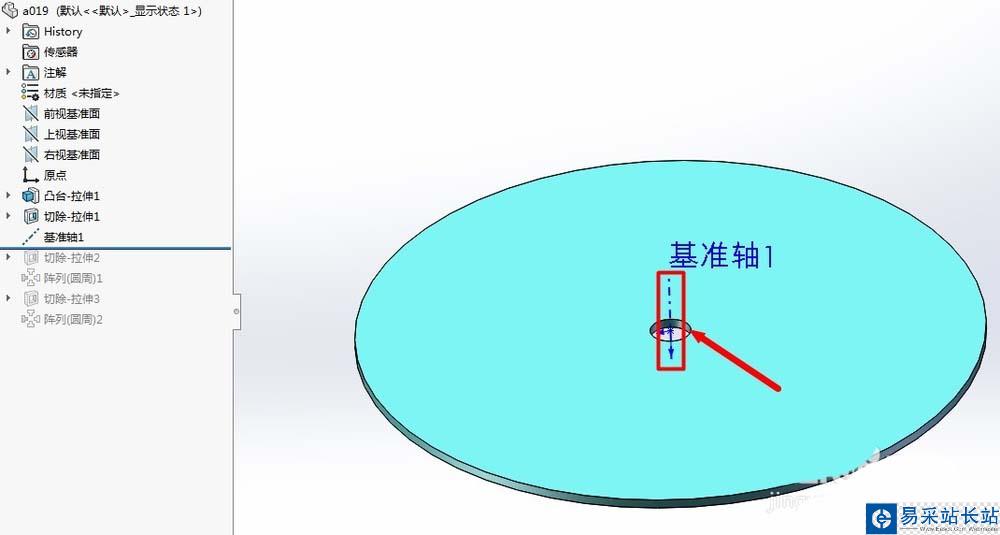

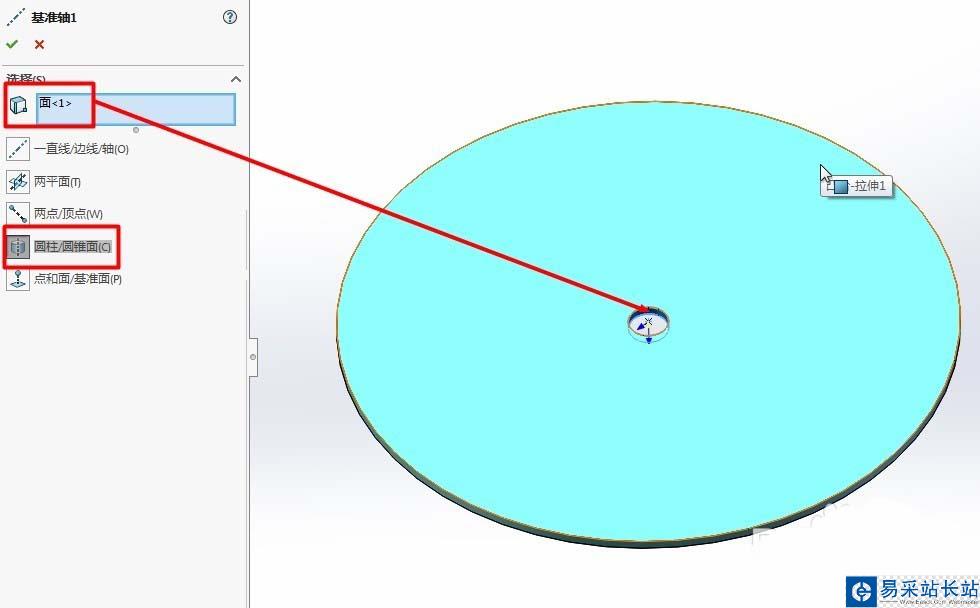

2、在左側彈出的對話框中，先選擇【圓柱/圓錐面】然后在上面的選項框中選擇相應的面，點擊對勾即可建立一個基準軸。

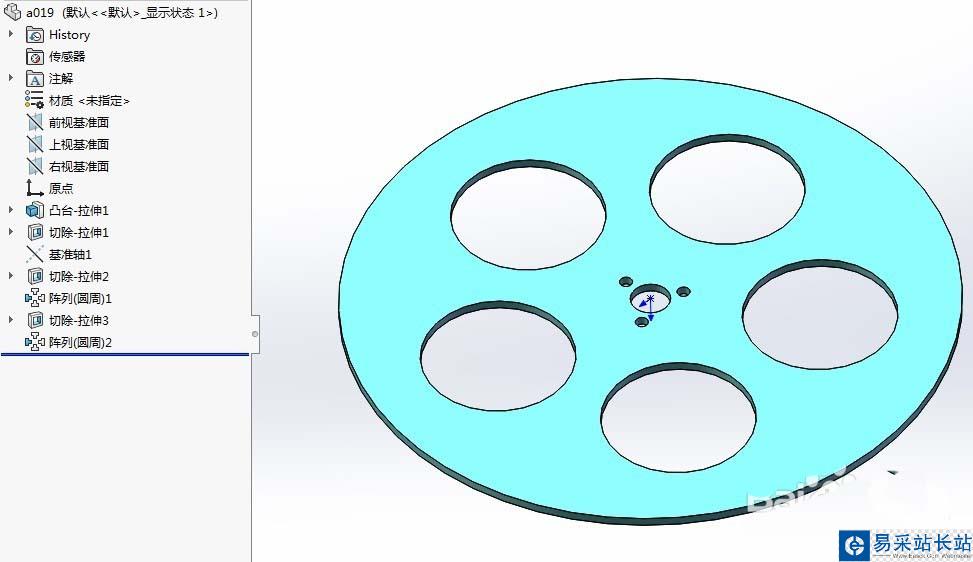

3、我們可以嘗試用這個方法再建立多個特征的陣列。

以上就是Solidworks圓周陣列的使用方法，希望能幫到大家，請繼續關注錯新站長站。
