ug中繪制零件模型相對簡單一些，想要將繪制好的3d圖紙轉換成cad可以打開的2d圖紙，下面我們就來看看詳細的轉換教程。

軟件名稱：UG NX8.5正式版 32位 免費特別版(破解文件和許可證+教程)軟件大小：2.3GB更新時間：2017-06-09

一、3D圖紙轉2D圖紙

1、在UG中將“建模”環境切換到“制圖”環境。

2、新建圖紙頁

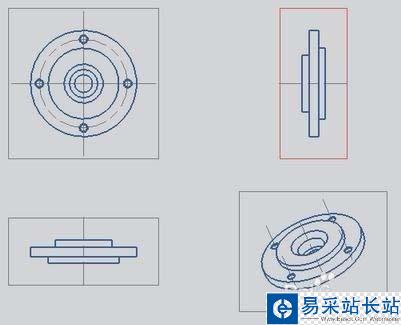

3、添加基本視圖到圖紙頁，如下圖所示

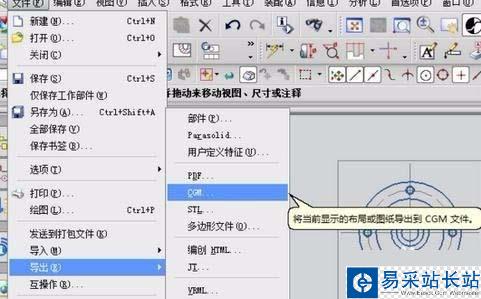

4、將圖紙文件導出為CGM格式文件。

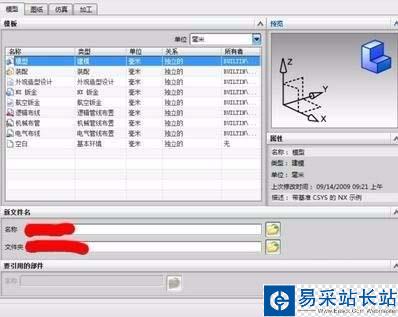

5、新建一個模型文件。

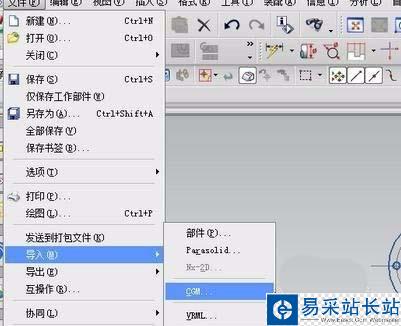

6、導入CGM文件

7、導出文件為DXF或DWG格式文件

8、完成導出工作，至此3D轉2D工作完成。用此方法可以較好的實現UG三維到CAD二維的轉換。

二、導出DXF或DWG格式

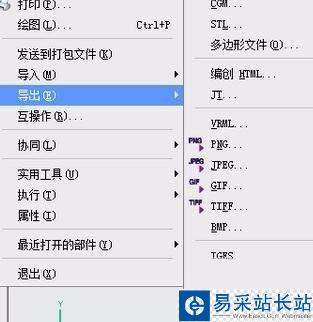

1、做好圖之后，保存一下。然后 文件-導出-2D Exchange，出現2DEXCHANGE選項，在文件欄中點選 “顯示部件”，在要導出的數據欄中點選 “圖紙”，然后在下拉欄中選擇 “當前圖紙”(只有一張圖紙的話)，“確定”按鈕，等待UG自己轉換就行了這個在CAD里面可以標注尺寸，修改等。在建模里面畫好圖之后，轉換到 制圖 模塊的時候，會出現對話框。

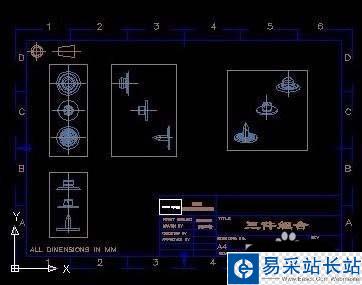

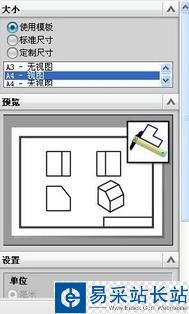

2、最上面有3個單選項，你選擇“使用模塊”，在A3-無視圖，A4-視圖，A4-無視圖，里面選擇你需要的一個再確定，就可以了。我選擇的是A4-視圖，所以它按設定好的自動把視圖擺放到圖框里面了(如圖1所示)，你也可以不要自動的，自己去放置視圖。另外，因為用的是模版，所以有些東西還要自己修改的，比如公司名字，設計員名字等等。(可以在CAD中再修改)。下圖就是在CAD中打開的效果，可以編輯!

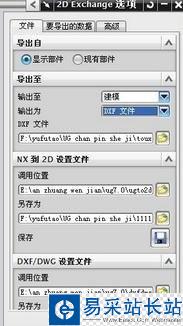

3、下圖是轉換時的設置 文件欄的設置

1）選顯示部件

2）輸出至那里要選擇 建模

3）輸出為那里可以選擇 DXF或者DWG

4）那個“DXF文件”那里是選擇輸出文件的保存位置

其他的地方不要改動。下圖是 要導出的數據 設置
