實例幾何體、陣列特征、陣列面都是UG9.0軟件中的命令，要想靈活地使用UG9.0軟件中的陣列幾何體、陣列特征、陣列面命令，還需要根據你所繪制圖形的實際情況來決定，下面我們來看看詳細的教程。

軟件名稱：ug三維制圖軟件(UG NX) 10.0 64位 官方安裝中文版軟件大小：2.67GB更新時間：2016-10-25

一、陣列特征

1、陣列特征定義：將特征復制到許多陣列或布局（線型、圓形、多邊形等中），并帶有對應陣列邊界、實體方位、旋轉和變化的各種選項。

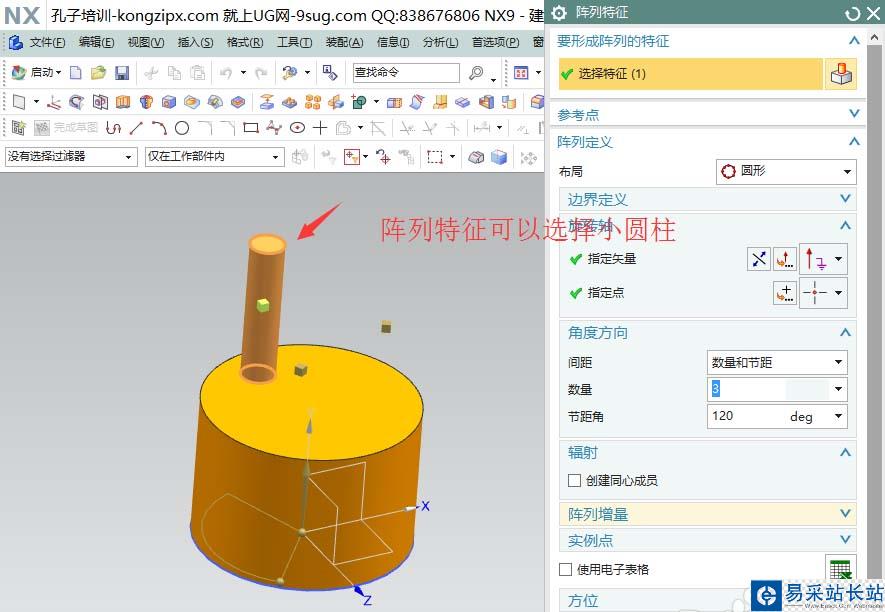

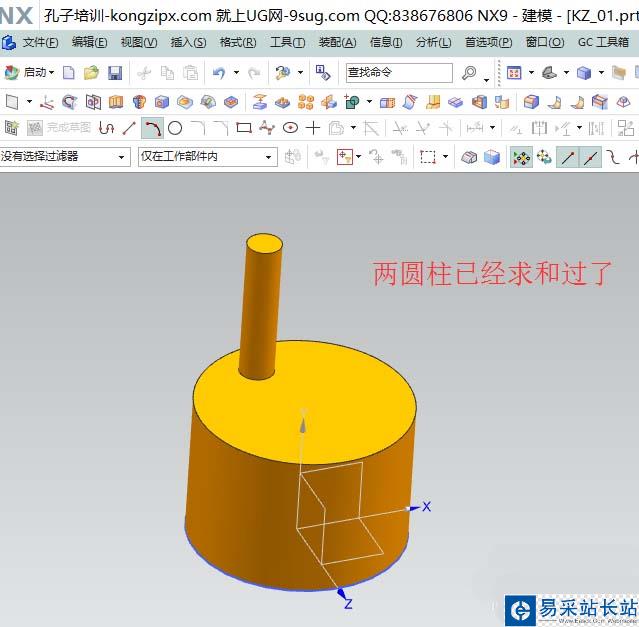

2、如下圖，需要對大圓柱上的小圓柱進入復制，這時就只能選擇陣列特征，因UG要陣列的是大圓柱上的小圓柱特征；

3、其各項參數設計如下：然后點確定即可；

二、實例幾何體

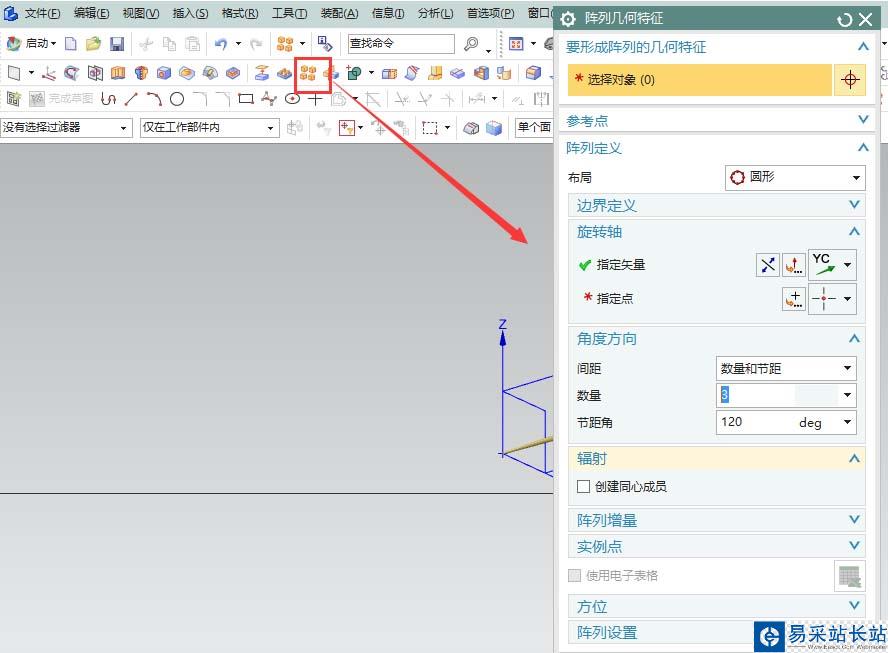

1、 陣列幾何體定義：將幾何體復制到許多陣列或布局（線型、圓形、多邊形等中），并帶有對應陣列邊界、實體方位、旋轉和刪除的各種選項。

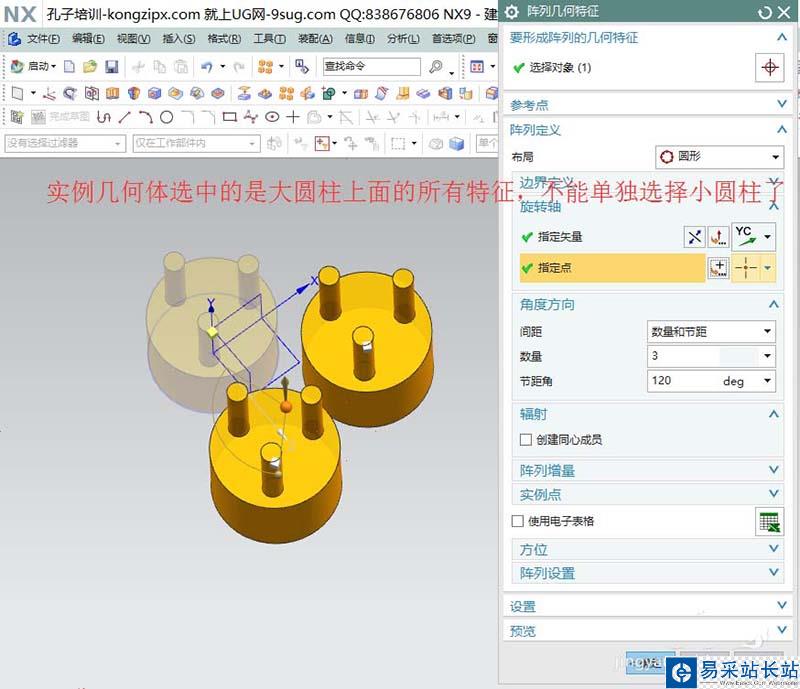

2、如下圖，如想對大圓柱和小圓柱同時復制，可以使用陣列幾何體；因為大圓柱和小圓柱是屬于同一個幾何體；

三、陣列面

1、陣列面定義：使用陣列邊界實體方位、旋轉和刪除的各種選項將一組面復制到許多陣列或布局（線型、圓形、多邊形等中），然后將它們添加到實體當中。

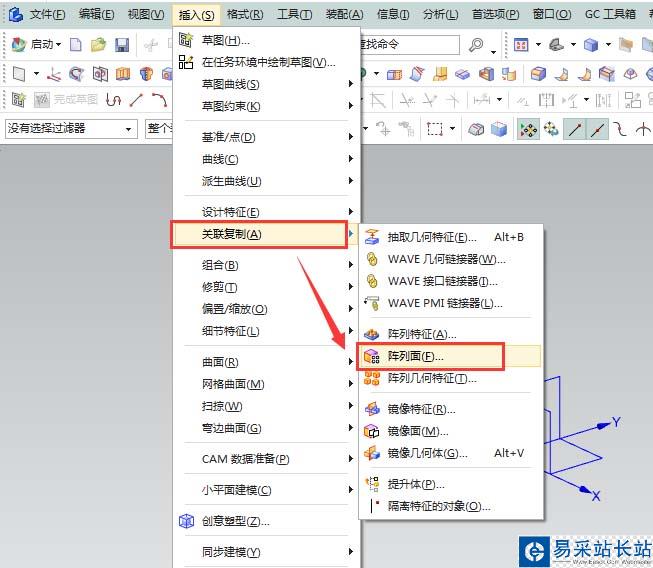

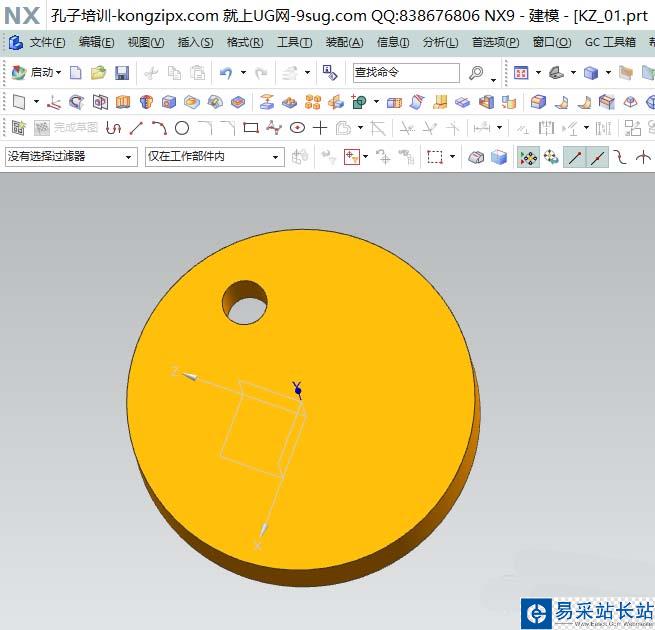

2、如下圖，要對圓柱上的小孔陣列，因為它是曲面，只能使用陣列面；

3、在使用UG陣列面后，得出的結果如下：

通過本經驗的講解，你會系統、全面地對這三個命令進行有效的區分，以便更清楚在什么情況下應用陣列幾何體、陣列特征、陣列面。
