手把手教你運用solidworks建立分析模型，運用workbench進行靜力分析圖文教程。

軟件名稱：SolidWorks 2010 SP4.0 32位 簡體中文特別版(附破解文件+安裝教程)軟件大小：3.25GB更新時間：2017-05-19

1、solidworks建好模型后，保存，然后點擊上部的“workbench”按鈕，如圖

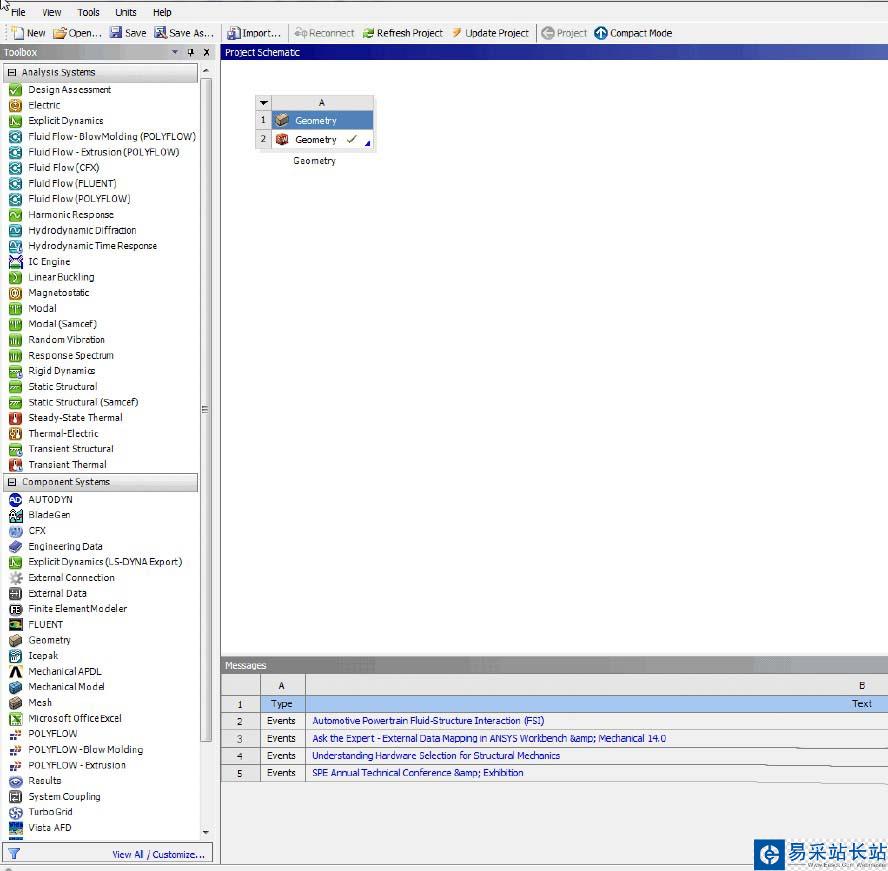

2、進入workbench界面，看見模型已經導入wrkbench中了，如圖

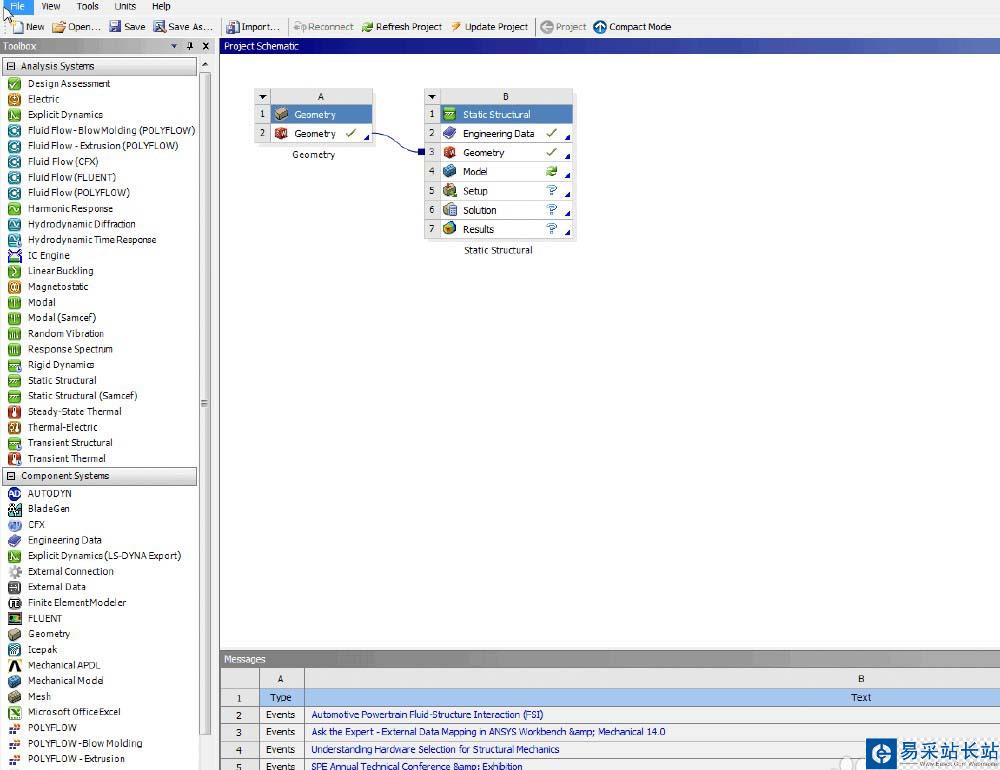

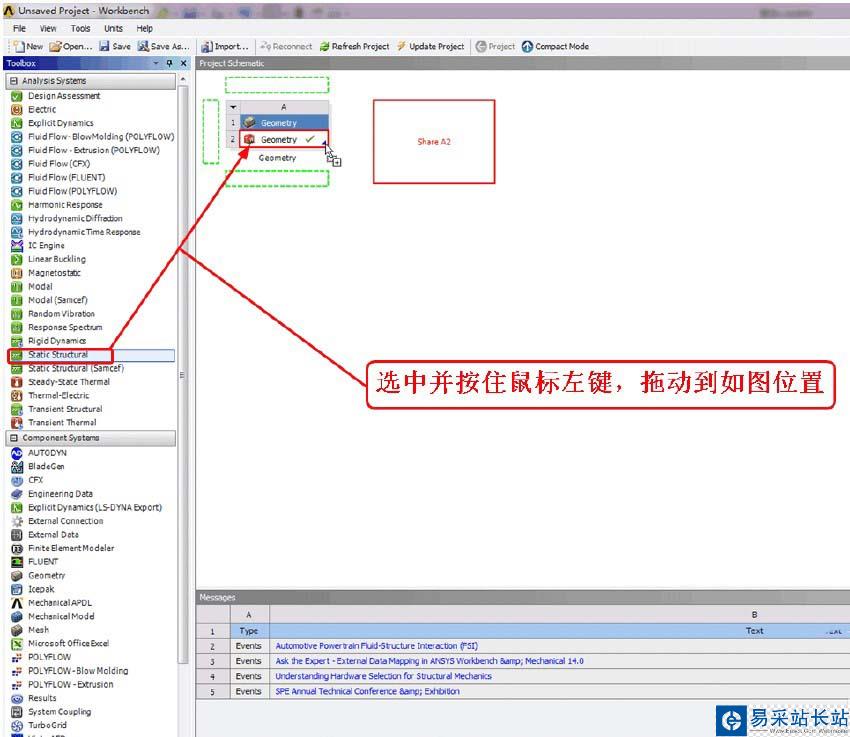

3、選擇“static structure”模塊，按住鼠標左鍵并拖動到如圖位置，松開鼠標。

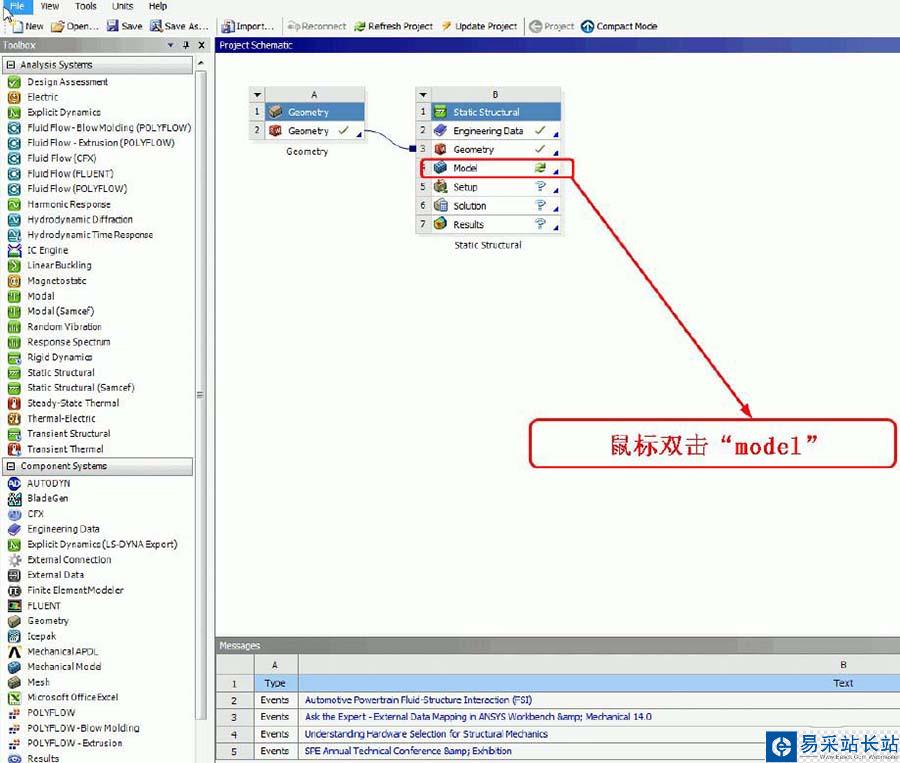

4、鼠標雙擊“model”，進入前處理模塊

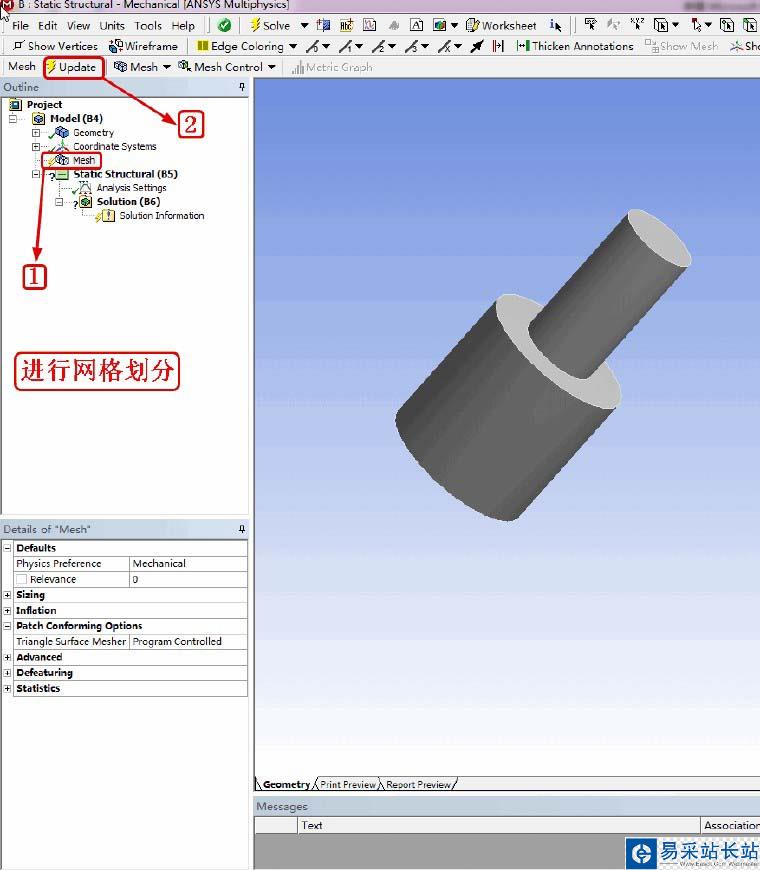

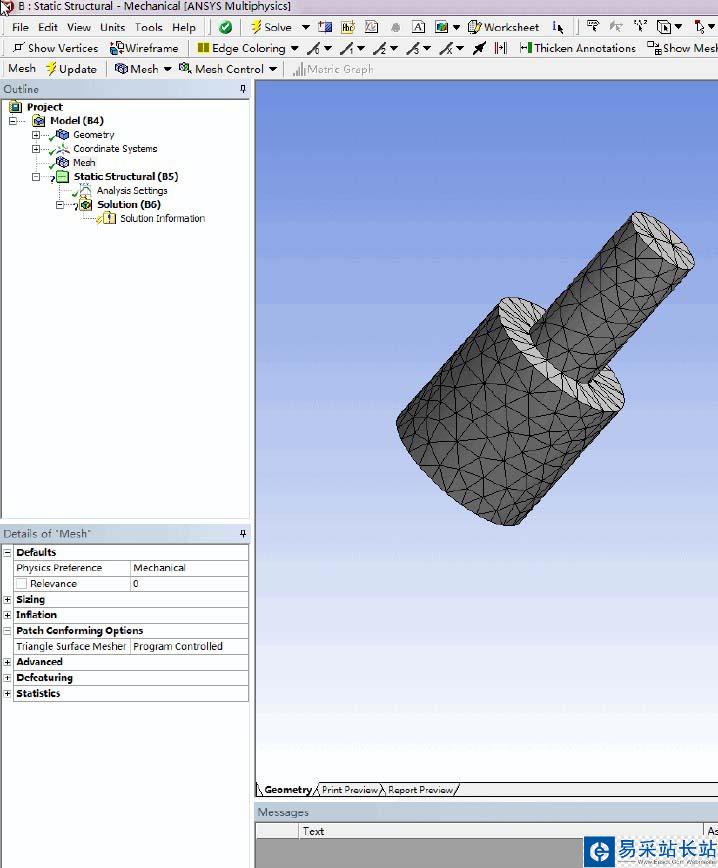

5、點擊“mesh”，在點擊“update”，此步目的是進行網格劃分，劃分完成后如圖

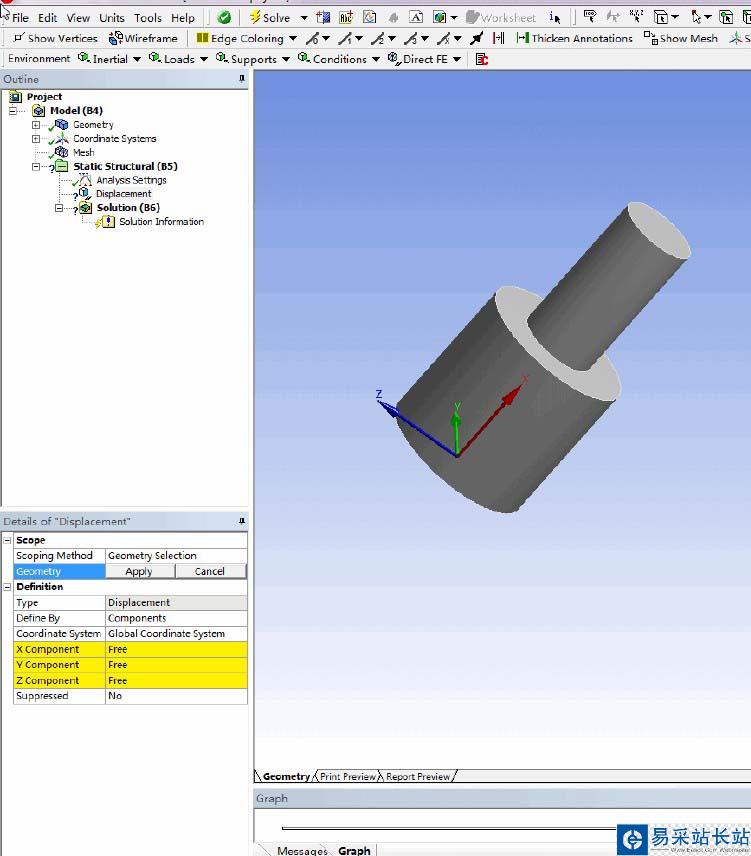

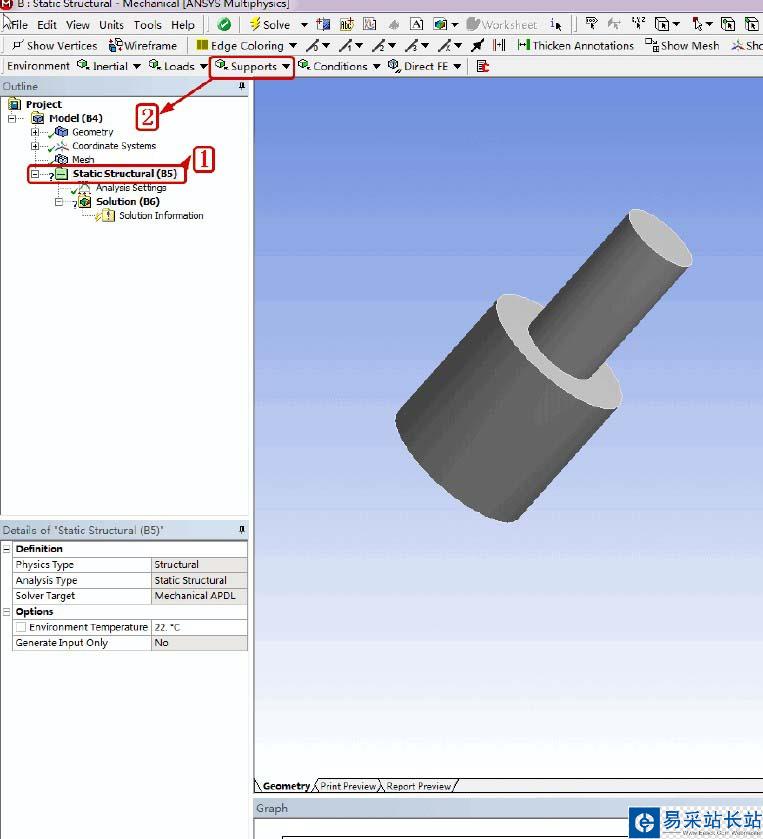

6、先點擊選擇“static structure”，然后在點擊“supports”彈出下拉菜單，選擇“displacement”出現如圖所示：

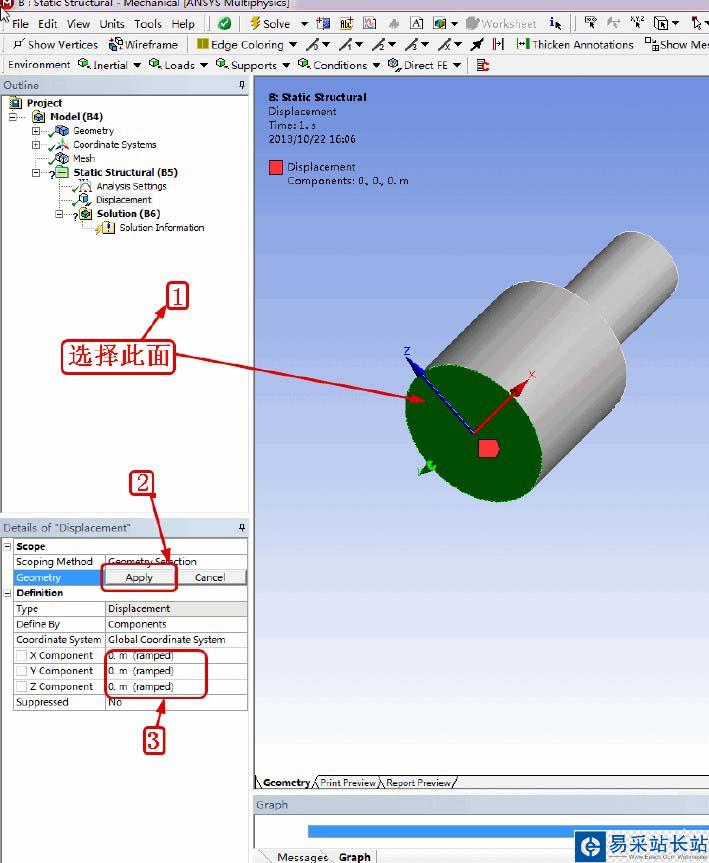

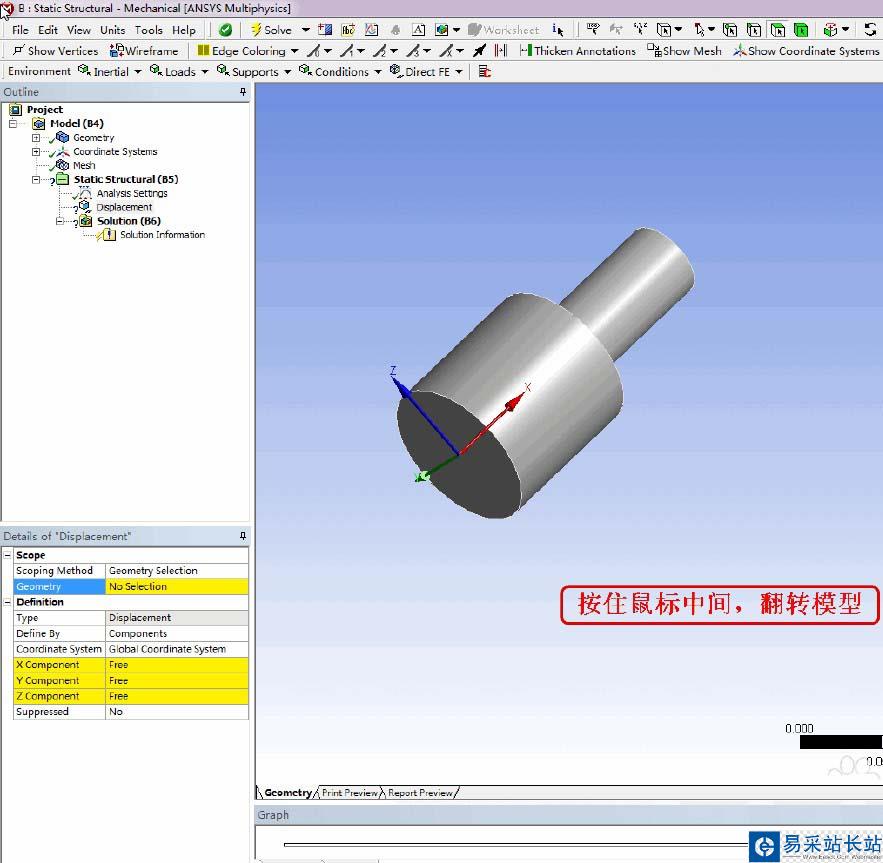

7、按住鼠標中鍵翻轉模型，便于選擇面。選擇如圖所示面，按“apply”，然后，將此面的三個方向位移設置為0

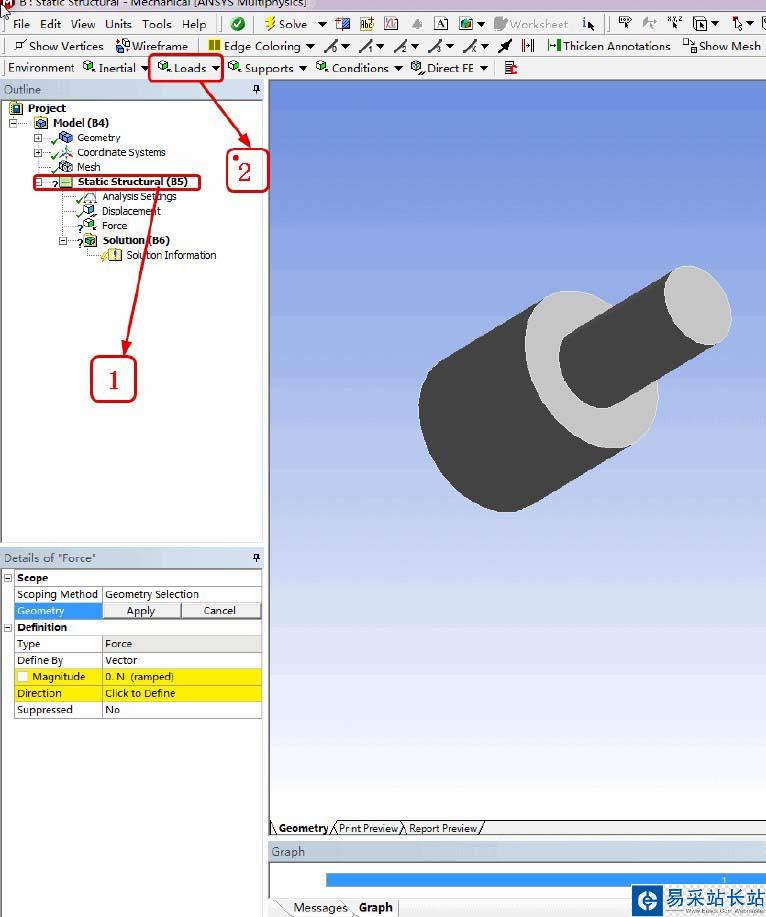

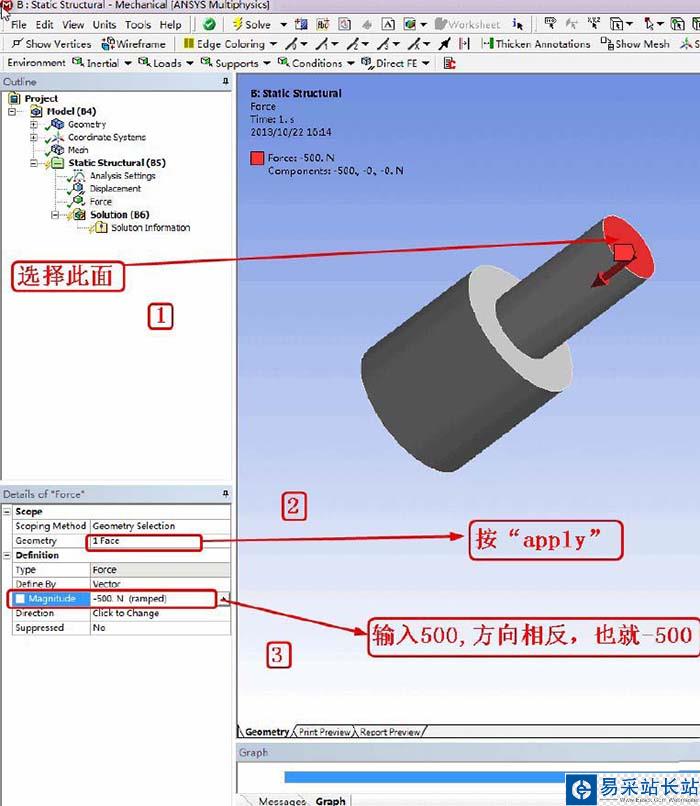

8、在點擊“static structure”，然后在點擊“loads”彈出下拉菜單，選擇“force”出現如圖所示：選擇如圖所示面，按“apply”，然后設置施加力為500，方向為負

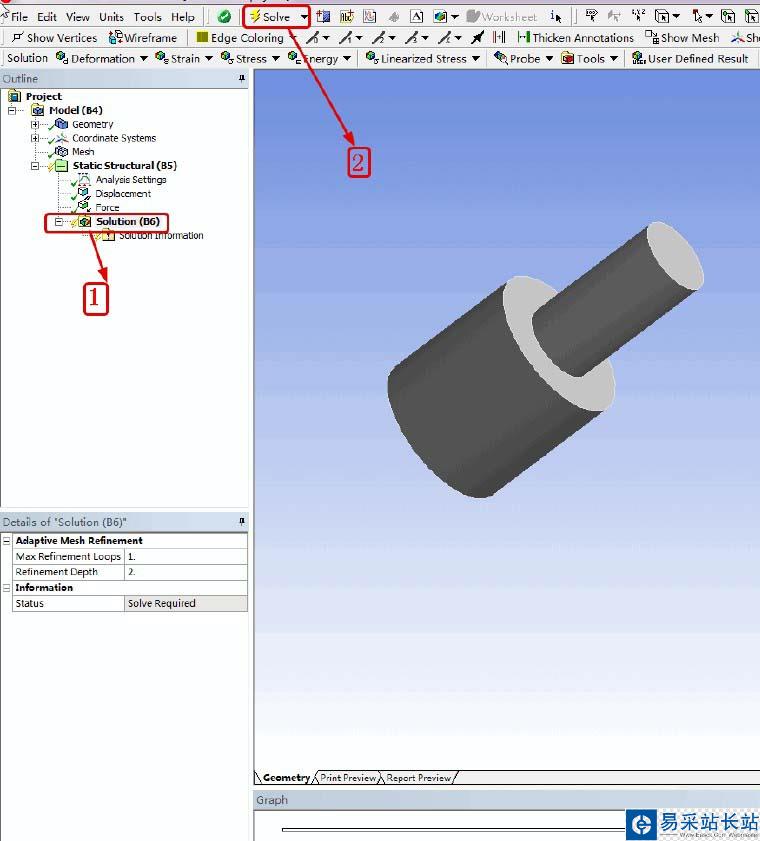

9、求解，選擇“solution”,“solve”

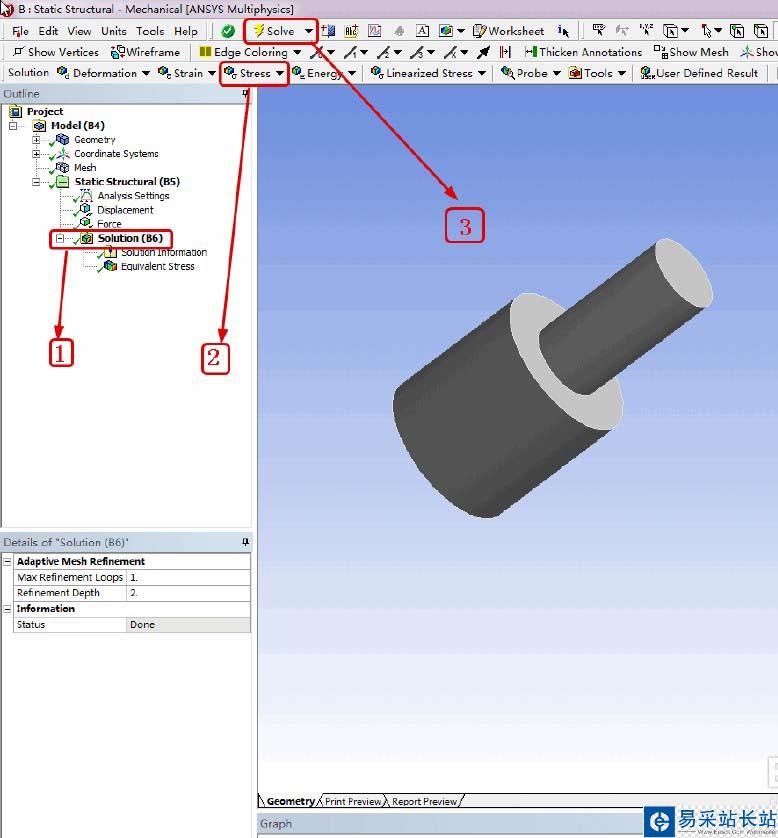

10、求解完成，查看應力計變形，選擇“solution”，點擊“stress”插入“equivalent（von-Mises）”，在點擊“solve”，如圖

11、查看應變，選擇“solution”，點擊“”deformation”，選擇“total”，在點擊“solve”。此步目的為查看總變形
