CATIA中草圖繪制中存在連續輪廓的選項，它可以大大方便我們繪制草圖，本篇經驗為如何快速掌握連續輪廓的繪制。

軟件名稱：catia v5r20 破解安裝版 v2013.04.25 32位軟件大小：1.84GB更新時間：2016-06-27

1、點擊草繪按鈕首先進入草繪環境，如圖中紅色方框選中按鈕即為連續輪廓的按鈕。

2、應用此工具可以繪制封閉或者非封閉草圖輪廓。在平面點擊鼠標左鍵，點擊處即為定位點，點和點之間存在繪制的直線。

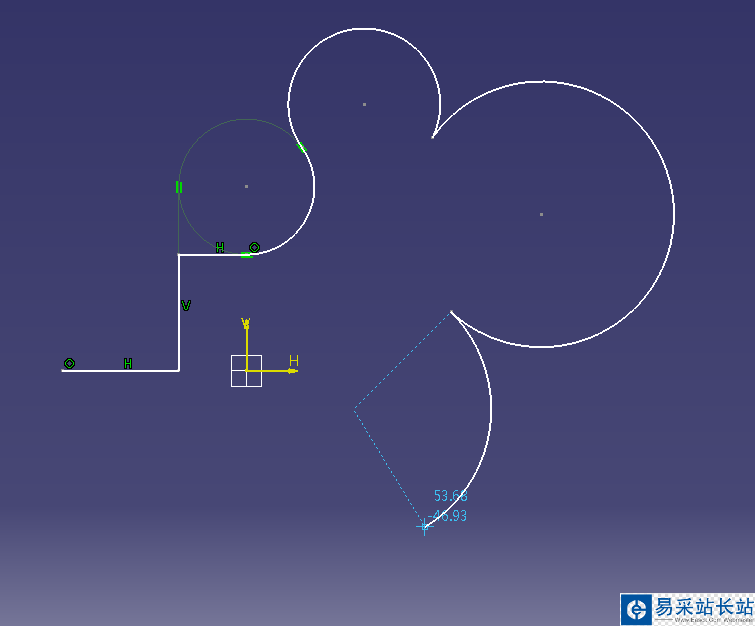

3、在線的末端如果按住左鍵不放，稍微移動鼠標，然后松開左鍵即可繪制與此直線相切的圓弧，隨意拖動鼠標，選擇合適的位置再點擊左鍵即可完成此圓弧的繪制。

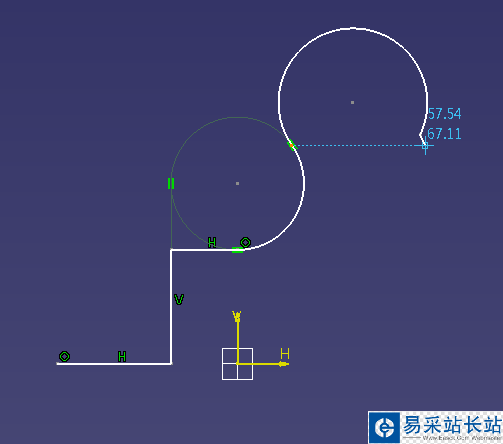

4、再在此圓弧末端按住鼠標左鍵不動，稍微移動鼠標，松開左鍵，繪制一個與此圓弧相切的圓弧。

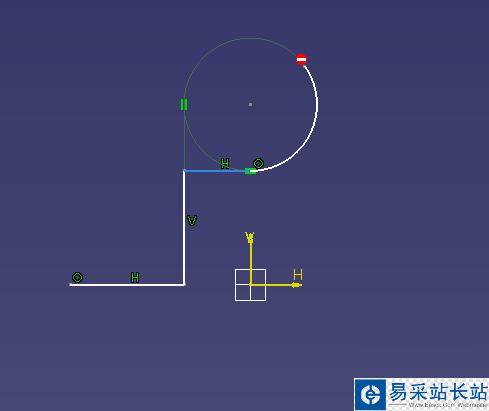

5、直接采用鼠標繪制只能繪制相切圓弧，如果想繪制非切線圓弧，點擊連續繪制的工具欄中非相切圓弧圖標即可。

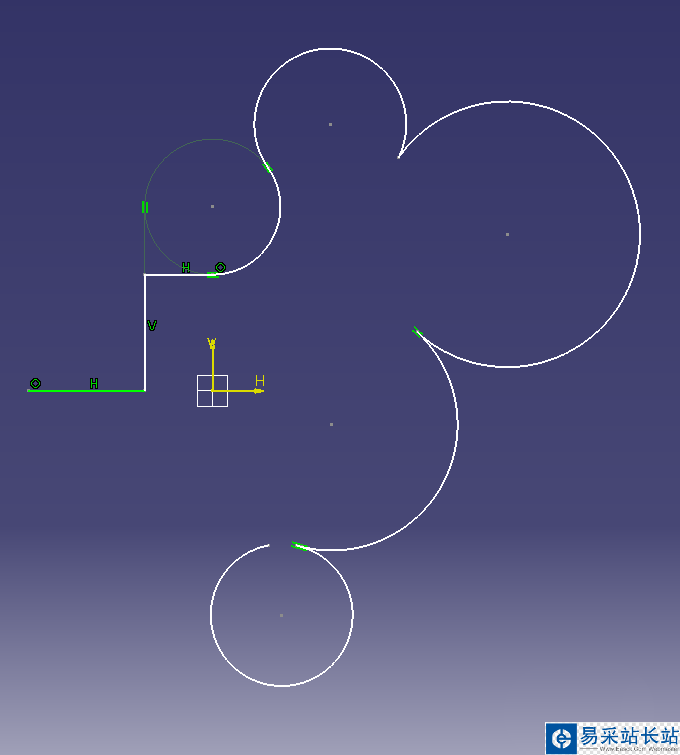

6、繪制兩個非相切圓弧，另外兩個圖標分別為直線與相切圓弧繪制按鈕，只是我們可以直接用鼠標調用這兩個按鈕，而不用選擇。

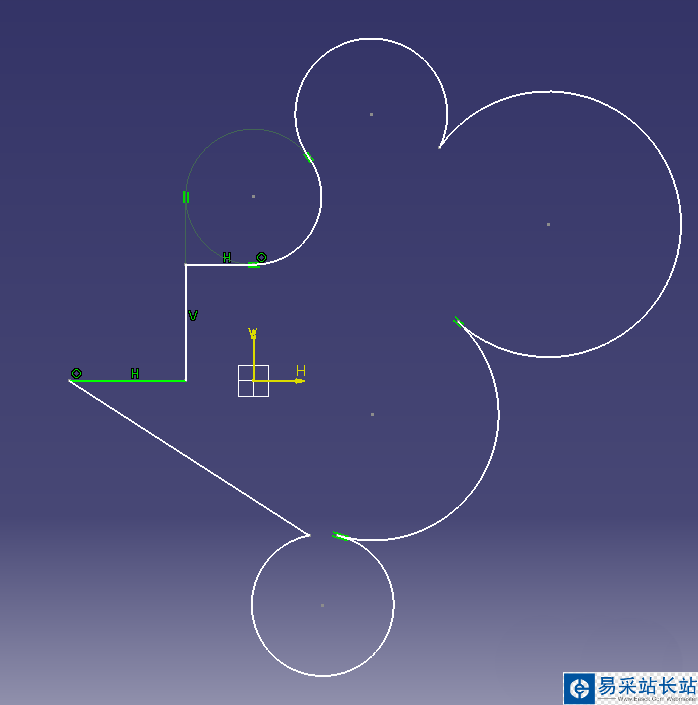

7、將輪廓首末兩個點通過直線或者曲線連接起來即為封閉輪廓，否則為不封閉輪廓。下圖即為封閉輪廓。

8、下圖為非封閉輪廓。
