solidworks是大家常用的三維模型繪制軟件，它功能強大，界面友好，深受大家喜愛。在solidworks中的圓柱表面畫銷孔是比較常見的操作，以往我們需要新建一個基準面——畫草圖——拉伸切除——形成銷孔，現在我們用“異型孔”功能可以快速完成銷孔繪制。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大小：12.7GB更新時間：2017-02-27

1、首先繪制一個圓柱體模型。

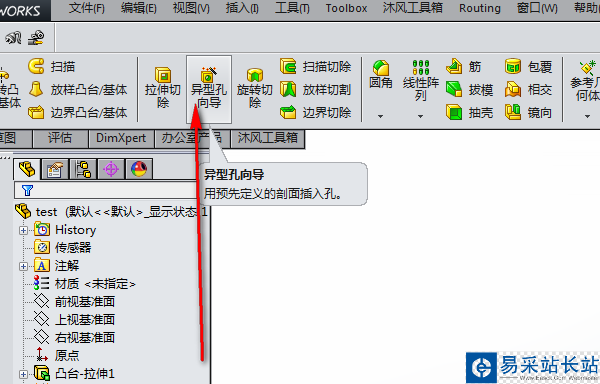

2、單擊“異型孔向導”按鈕。

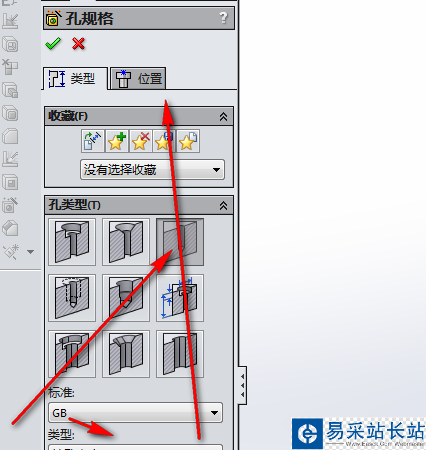

3、在彈出的選項卡中，選擇孔的類型、大小等參數，然后點擊“位置”。

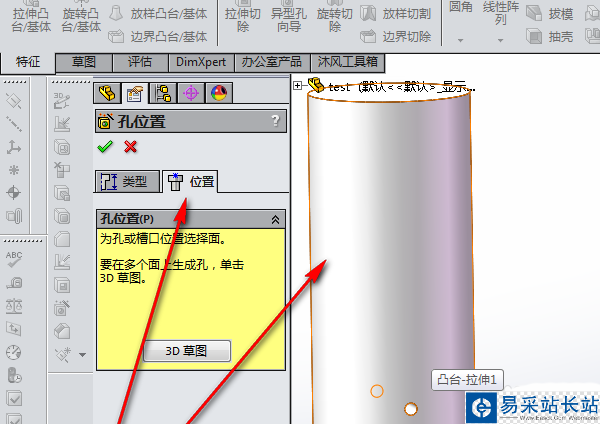

4、跳到位置選項卡以后，在圓柱體的表面單擊一下，鼠標放置在圓柱體表面移動時，可以看到孔的預覽，單擊左鍵就固定了孔的位置。

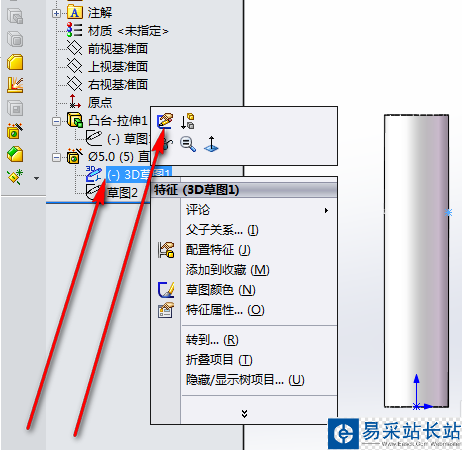

5、現在來給孔的位置進行約束。在模型樹中，右鍵單擊“3D草圖1”，在彈出的菜單中單擊“編輯草圖”按鈕。

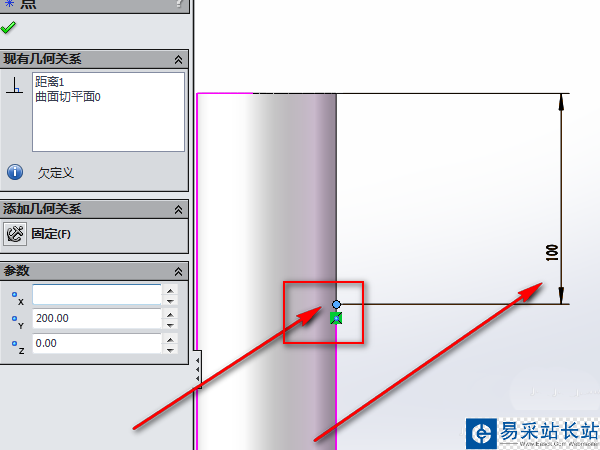

6、給空的中心點設置2個約束：1：孔的中心線距圓柱上平面100mm；2：孔的中心點在前視圖下與圓柱右邊線重合。

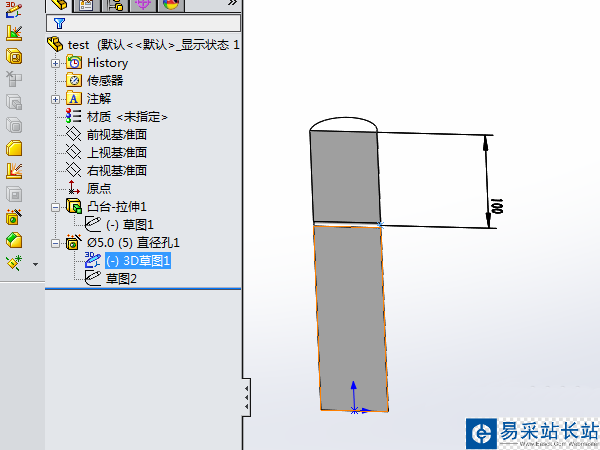

7、點擊確定以后，孔就完成了。在剖視圖下，看到孔的效果如下。
