SolidWorks鈑金怎么批量自動生成展開尺寸?

2024-07-16 17:20:36
字體:
來源:轉載
供稿:網友

solidworks 鈑金模塊 設置可以批量自動生成零件展開尺寸 長度*寬度*厚度。

軟件名稱:SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大小:12.7GB更新時間:2017-02-27

1、首先,在鈑金模塊隨意畫一個開放零件圖。(我畫的是80x40x2,取k因子0.45,折彎內半徑R0.5)

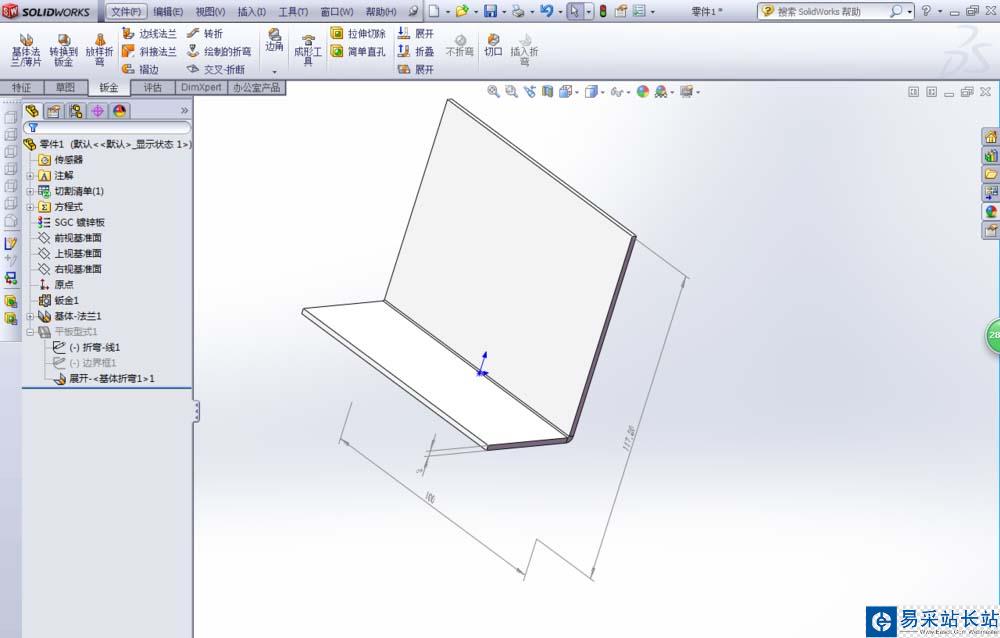

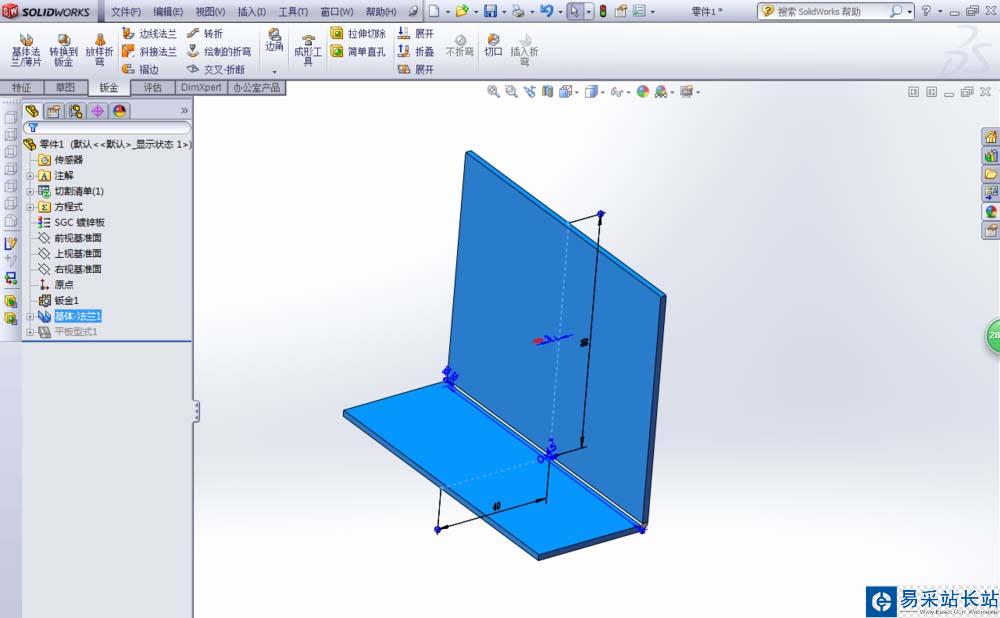

2、建立好的零件如圖這樣。下面為關鍵的一步哦

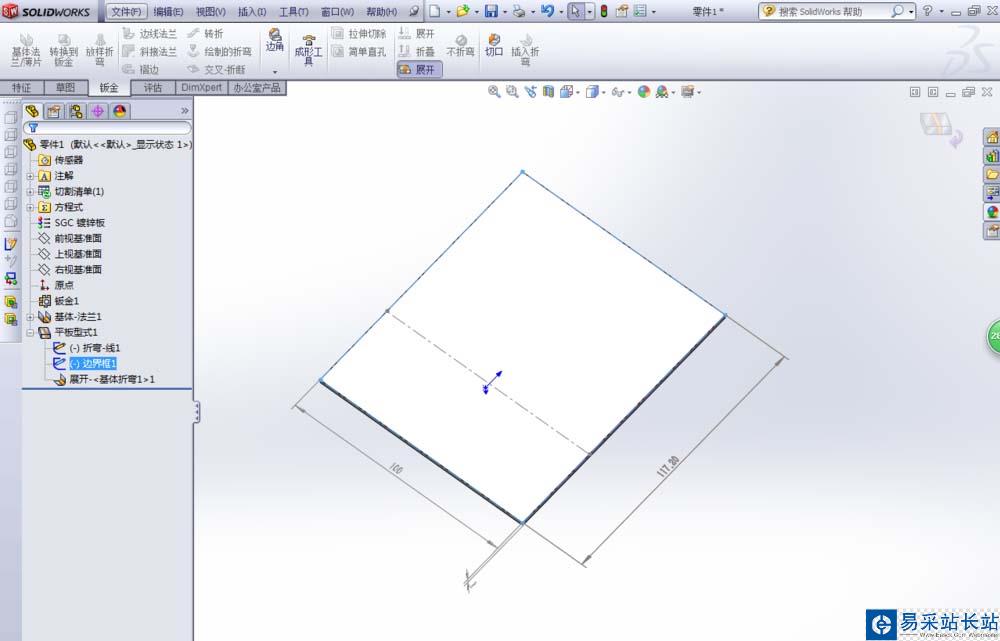

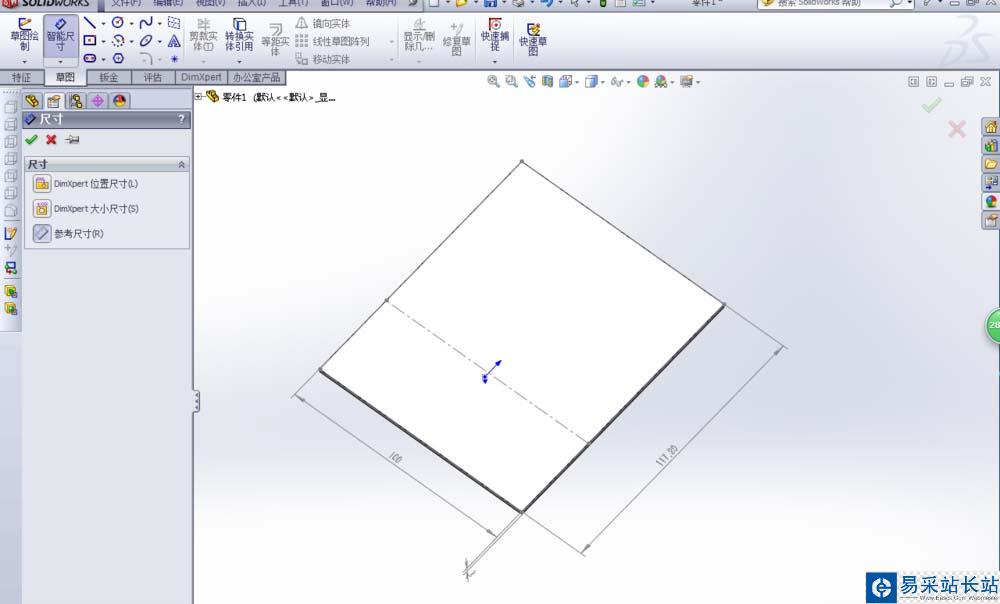

3、將鈑金零件展開,在設計庫中的平板型式-邊線框顯示下進行尺寸標注,一定要注意標注的尺寸為《參考尺寸》(圖片的左側有這個命令,一定要選中,否則展開尺寸失敗),正確的標注尺寸為灰色顯示,粉紅色則不可以導出。

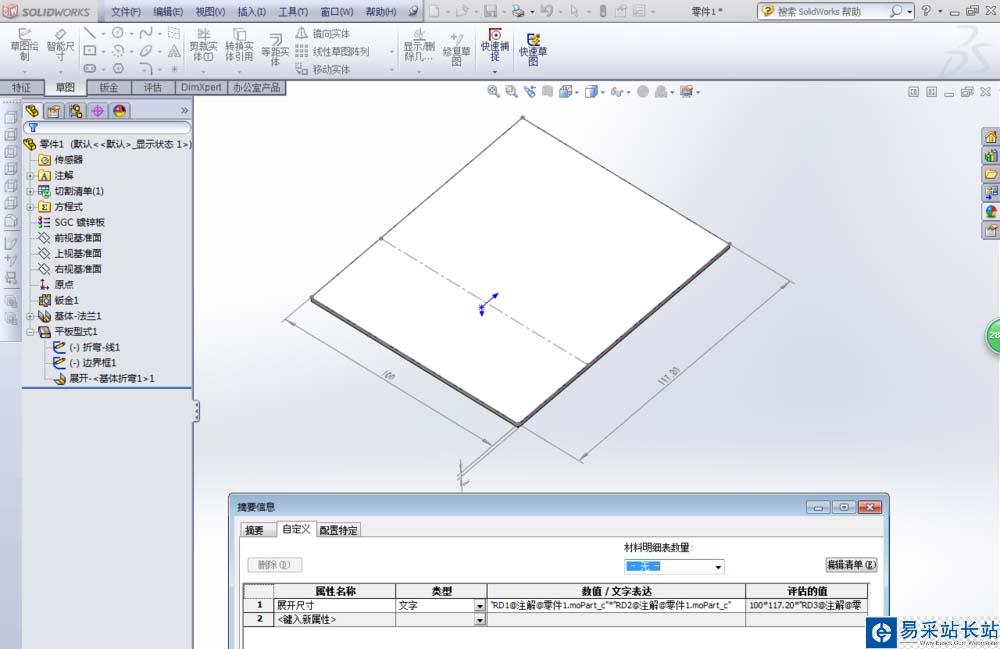

4、在子零件的文件-屬性中進行自定義編輯,如圖所示。展開的尺寸采用的是鏈接方式,直接點擊剛才標注的尺寸,中間需要使用“*”分開。展開尺寸=長度*寬度*板厚。

5、上面的設置好后,一定要記得將鈑金件折疊回去,否則裝配關系會混亂的。當然如果大家不喜歡窗口中的灰色尺寸標注,可以點擊視圖-所有注解將尺寸標注進行隱藏。

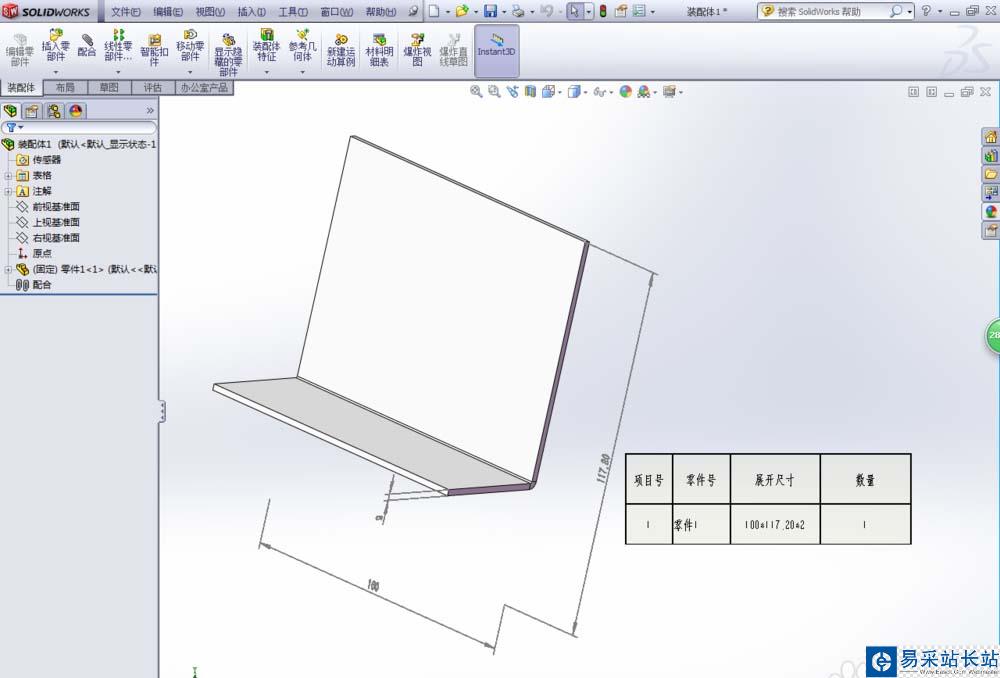

6、最后在裝配的時候,使用材料明細表進行查看。希望大家能夠在工作中效率更高哦。
