零部件替換功能可以讓用戶很方便地對設計方案進行更新，這里介紹如何添加“替換零部件”快捷按鈕，同時簡單介紹一下如何使用該功能。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大小：12.7GB更新時間：2017-02-27

1、點擊“工具”下拉菜單中的“自定義”

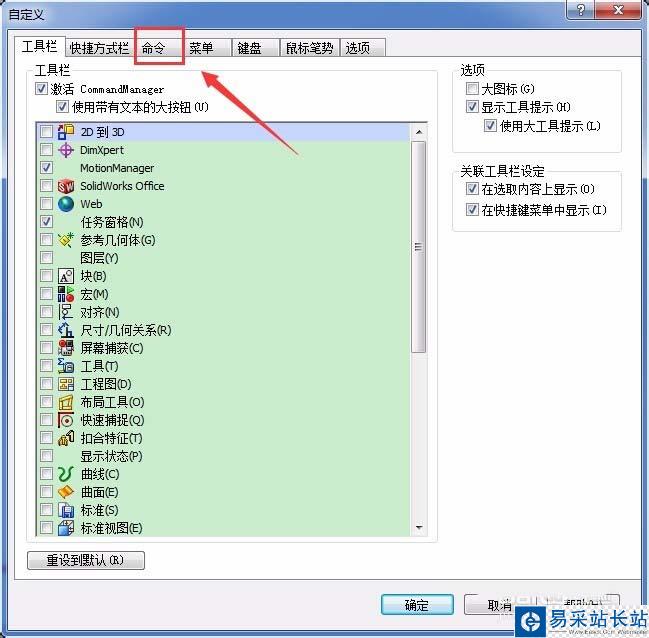

2、點擊“自定義”對話框中的“命令”

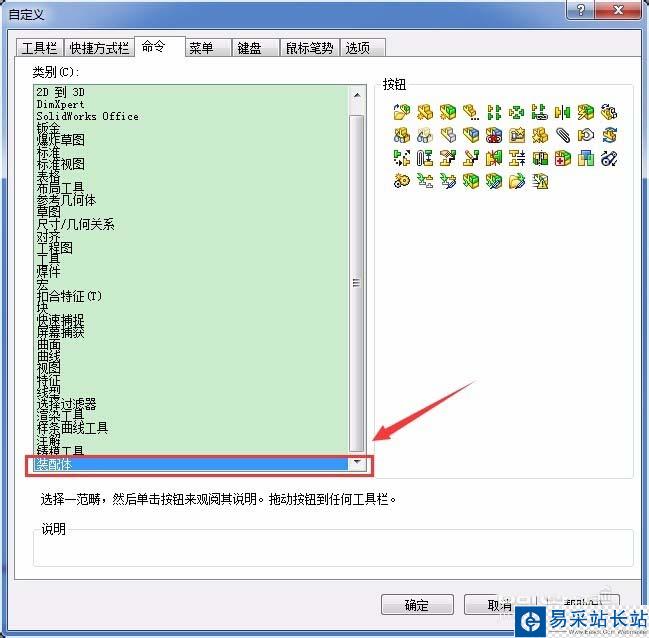

3、在“命令”的內容中，選擇“裝配體”

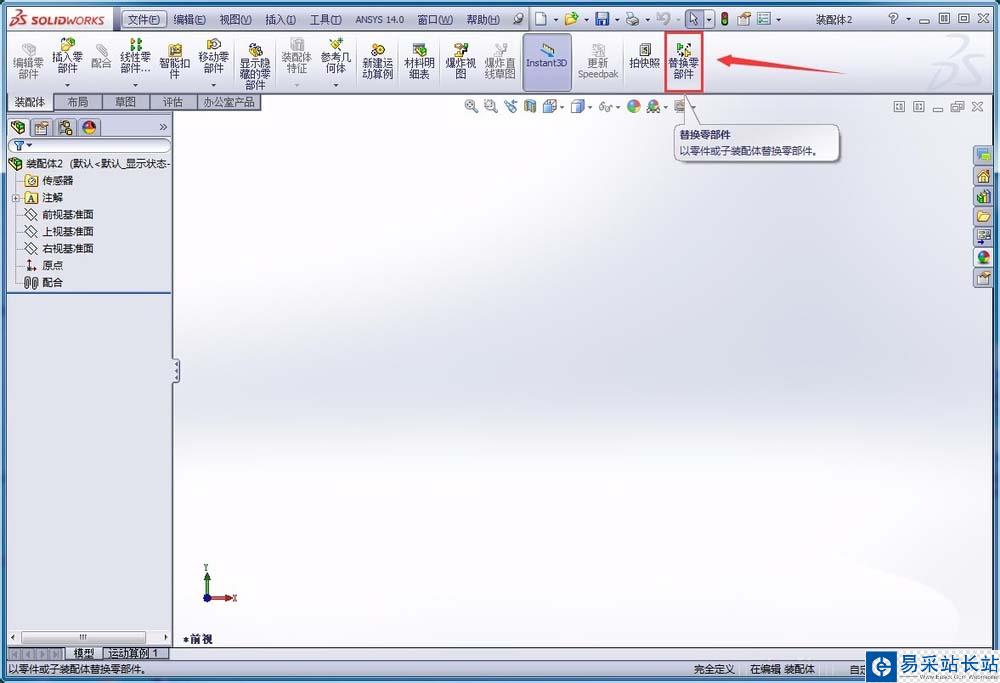

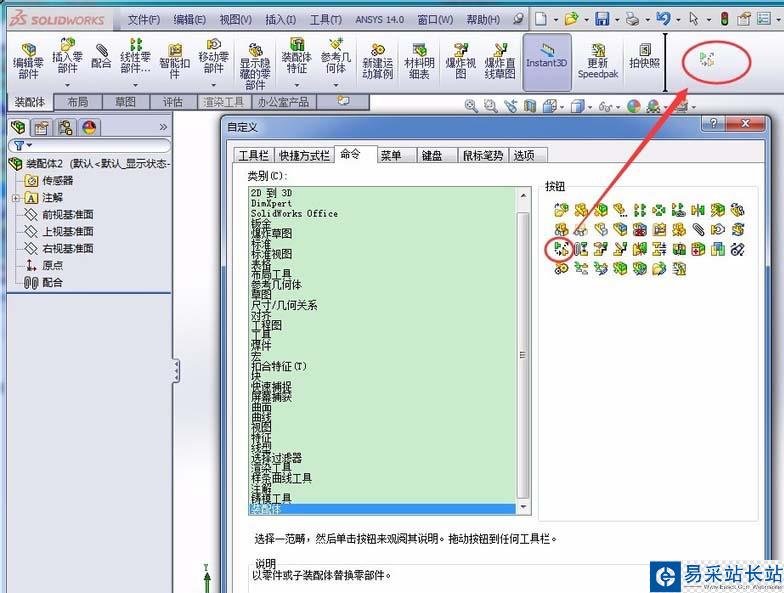

4、在“裝配體”的“按鈕”集中找到“零部件替換”，直接將之拖到圖示的空白區域，則創建了一個“替換零部件”快捷按鈕

執行零部件替換方法一：

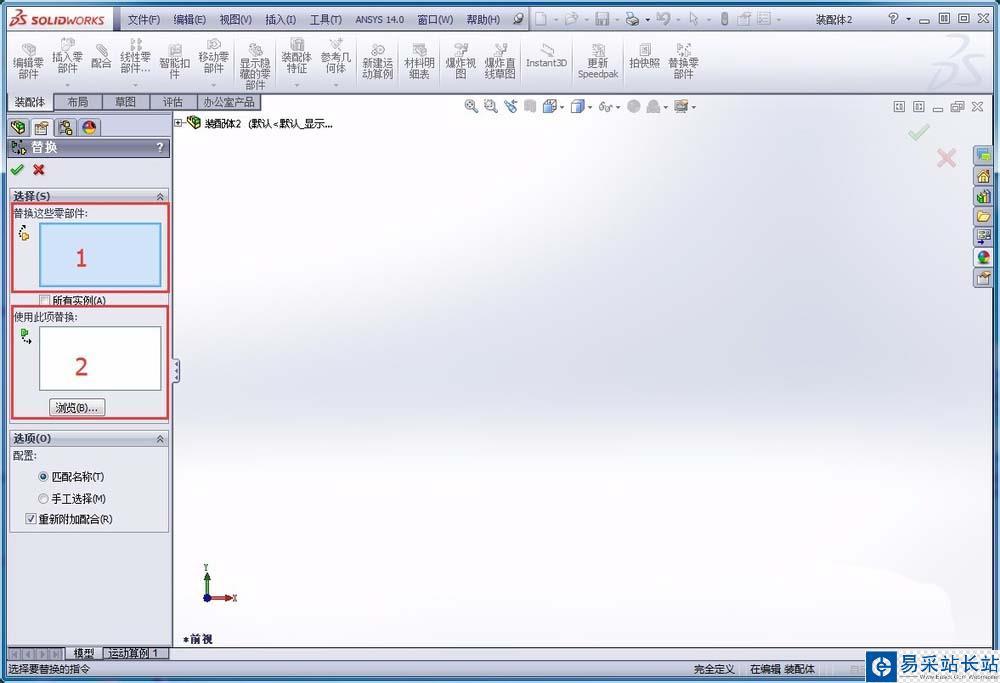

點擊“替換零部件”按鈕，在“替換這些零部件”中選擇需要被替換的零部件，在“使用此項替換”中，點擊“瀏覽”，從而選擇硬盤上的零部件作為新的零部件

執行零部件替換方法二：

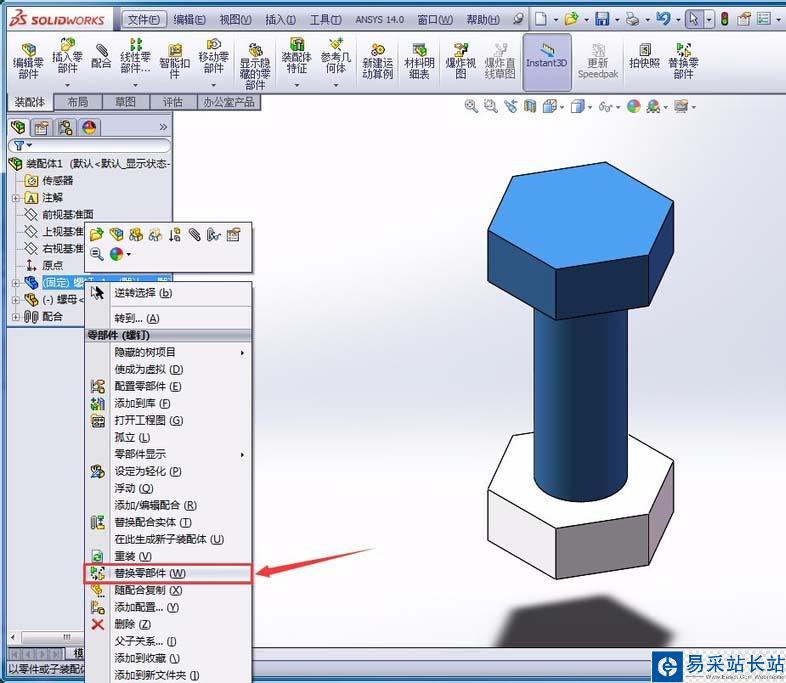

在模型樹中右鍵單擊需要被替換的零部件，在彈出的對話框中選擇“替換零部件”，然后選擇硬盤上的零部件作為新的零部件即可。
