一般在塑料件或金屬沖壓件上，孔內物似落非落，只要用起子或其他工具輕輕敲該孔內物即可脫落，通孔即呈現出來；這個結構一般用在由用戶安裝使用的產品上：比如導線需要穿孔連接（某些通過式布線的燈具）；或者產品底部的出水孔，可以根據安裝環境自行選定出水位置。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大小：12.7GB更新時間：2017-02-27

1、打開solidworks2012，創建一個零件

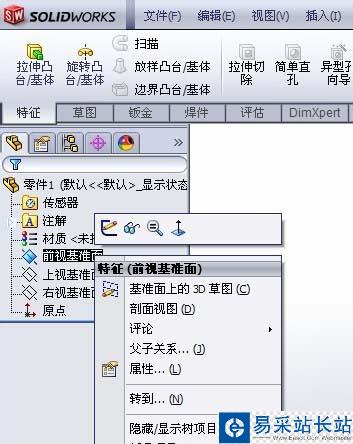

2、在前世基準面進行草圖繪制

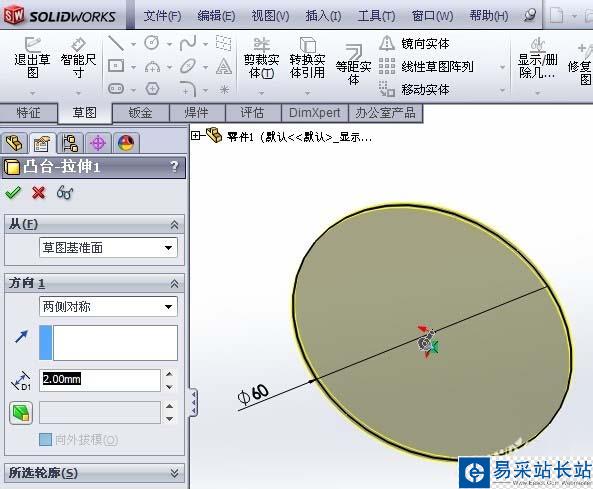

3、拉伸一個直徑60的圓柱，厚度為t2.0

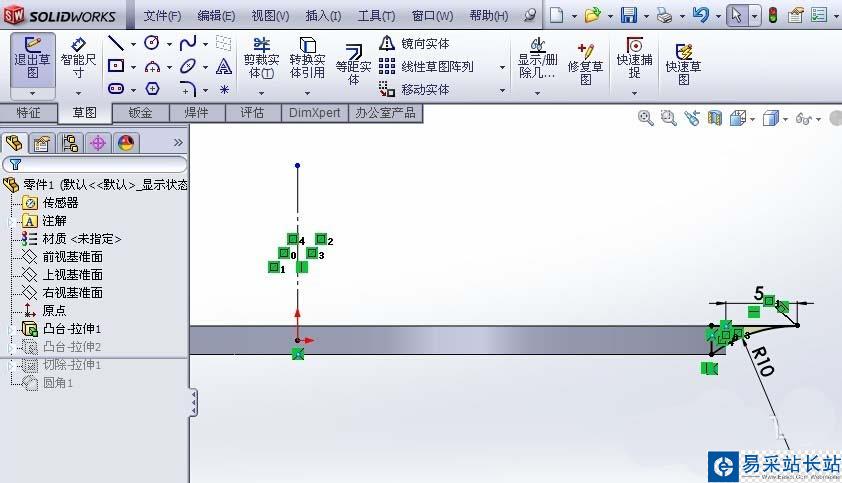

4、在上視基準面草圖繪制，然后將草圖實體鏡像，拉伸采用兩側對稱

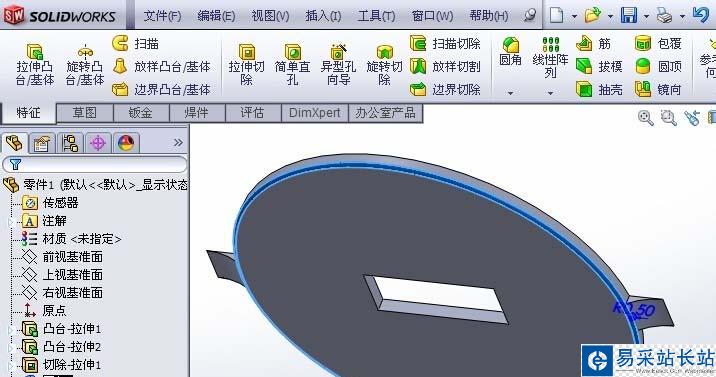

5、倒個圓角，成型之后就會有圓角（也可以不倒圓角）

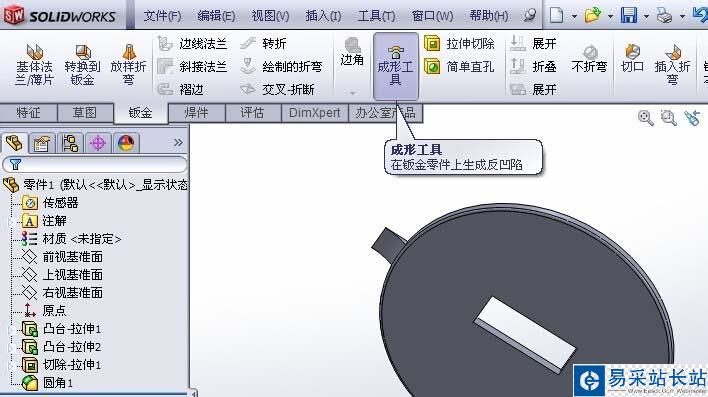

6、在鈑金模塊，找到成型工具，點擊成型工具

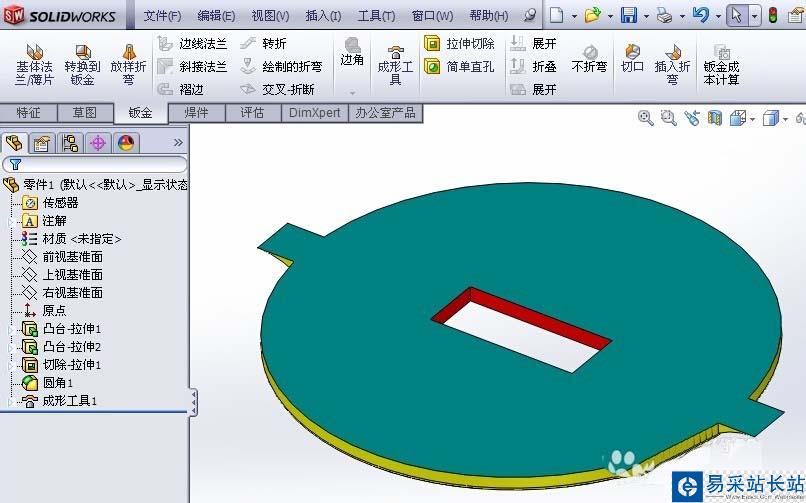

7、成型之后，首先保存零件，隨便命名（如果是常用的話，可以根據工具的作用來命令，例如qlk60）下面教大家如何添加到庫

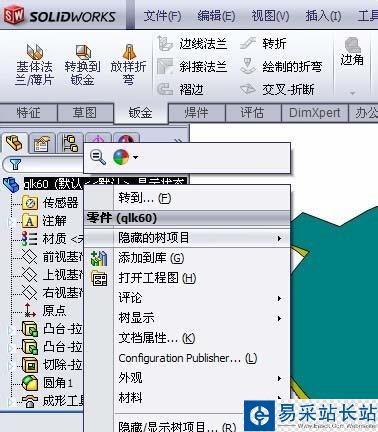

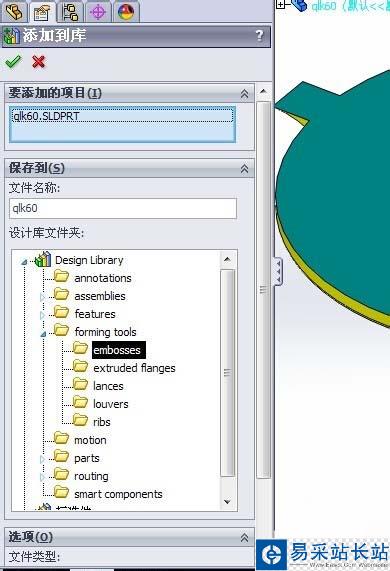

8、設計樹上右擊，點擊添加到庫

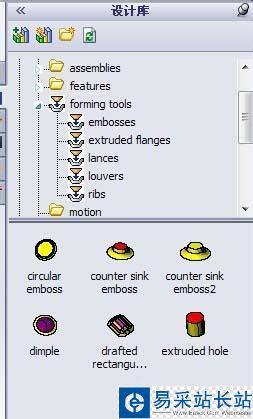

9、找到成型工具文件夾：Design Library—forming tools—embosses，保存在此文件夾下

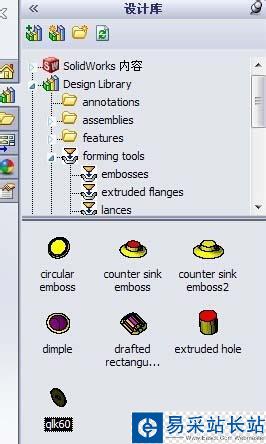

10、保存，確定。右方就會顯示出來。

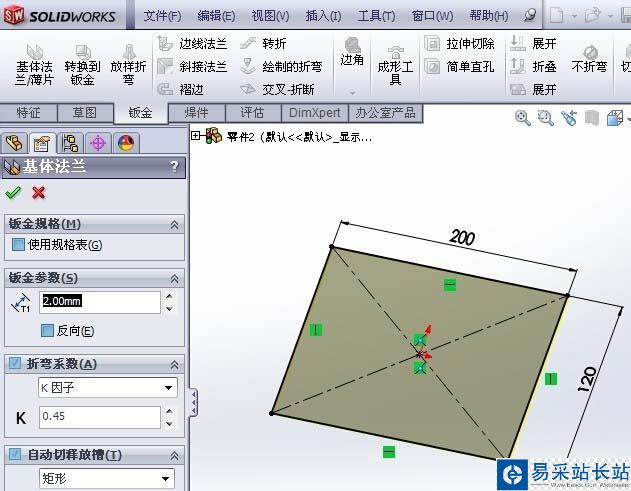

11、另創建一個新的零件，基體法蘭創建一個200x120xt1.0平板鈑金零件。

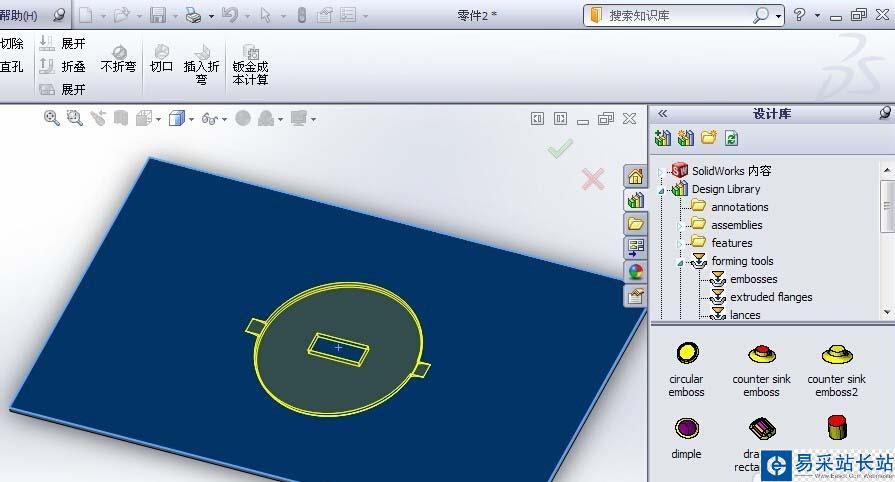

12、直接將剛剛創建的成型工具拖動到200x120xt1.0平板鈑金零件上面

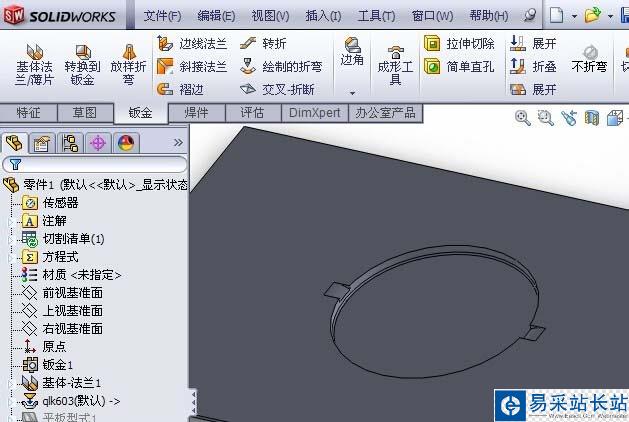

13、成型之后就是這個樣子（另外可以把成型工具厚度調大，倒圓角去除），然后在草圖里編輯定位尺寸就可以了。
