很多人想在Solidworks導出的BOM中帶三維截圖，常規手動方法是可以做，但是效率非常低，本文介紹一種高效的方法，可以一鍵導出帶截圖的BOM清單，可以包括三維截圖、鈑金展開截圖、甚至每一個視角的截圖等。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大小：12.7GB更新時間：2017-02-27

1、安裝solidworks2010以上版本，推薦2014或2016,安裝solidworks插件工具kytool，也叫凱元工具。

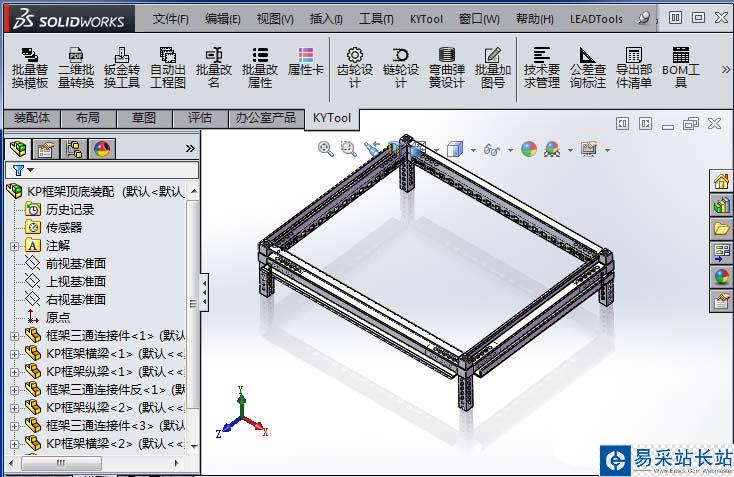

2、在SolidWorks中打開一個裝配體

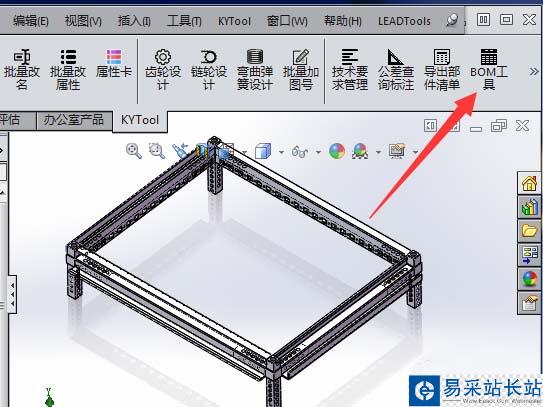

3、點擊KYTool插件菜單中的【BOM工具】按鈕，打開BOM窗口

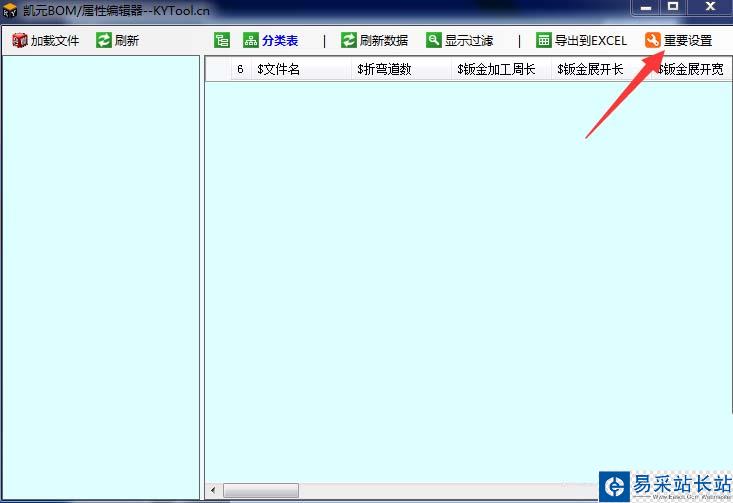

4、在打開的BOM窗口中，點擊右上角的“重要設置”按鈕

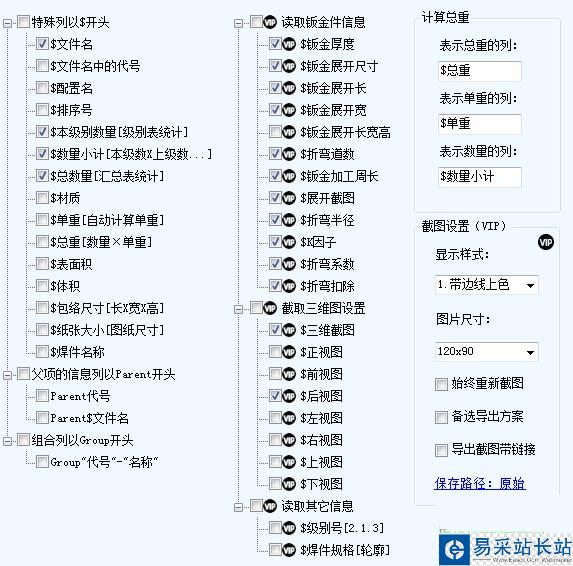

5、在打開的BOM讀取內容設置窗口中，設置要讀取的信息，比如鈑金展開尺寸，鈑金厚度，折彎系數，三維截圖，鈑金展開截圖，焊件截圖，截圖樣式，讀取包絡尺寸等等，設置完成后點擊【保存】按鈕即可。

6、回到BOM窗口，點擊左上角的刷新按鈕，開始讀取裝配體的BOM信息。

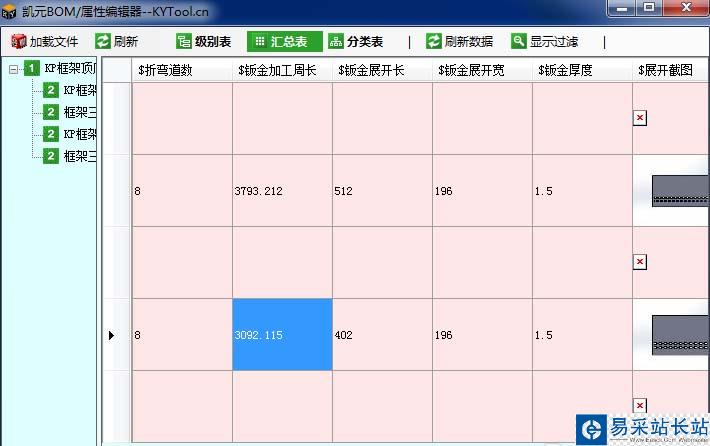

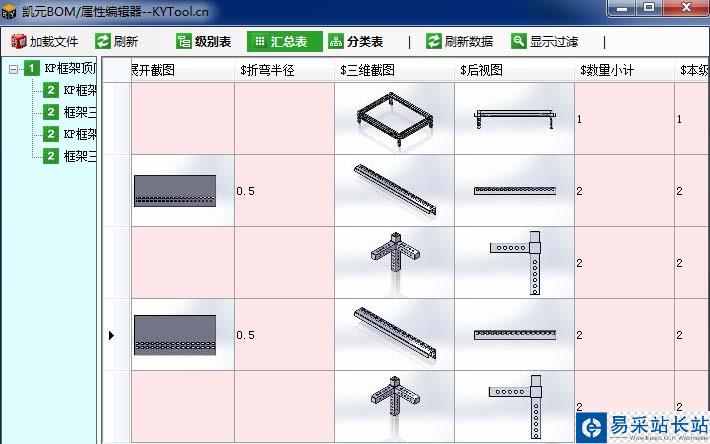

7、上面是讀取的鈑金展開信息，下面是讀取的三維截圖，前視圖，后視圖，數量統計等信息

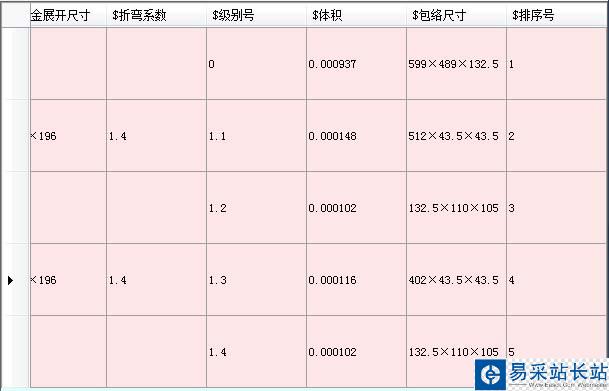

8、下面是讀取的折彎系數，級別號，體積，包絡尺寸等信息。

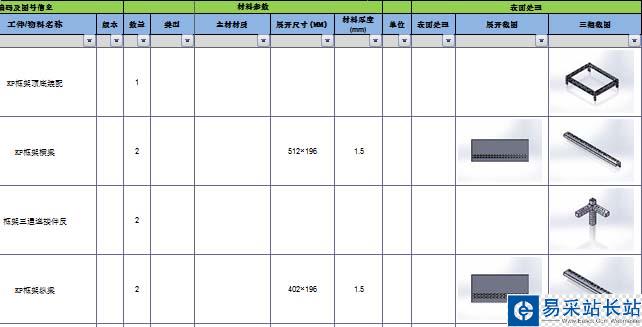

9、可以通過BOM窗口菜單欄的導出到Excel菜單將任何信息導出到Excel表格中，也可以導出文本、網頁等其他格式。下圖是導出到Excel的某一個模板中的樣式

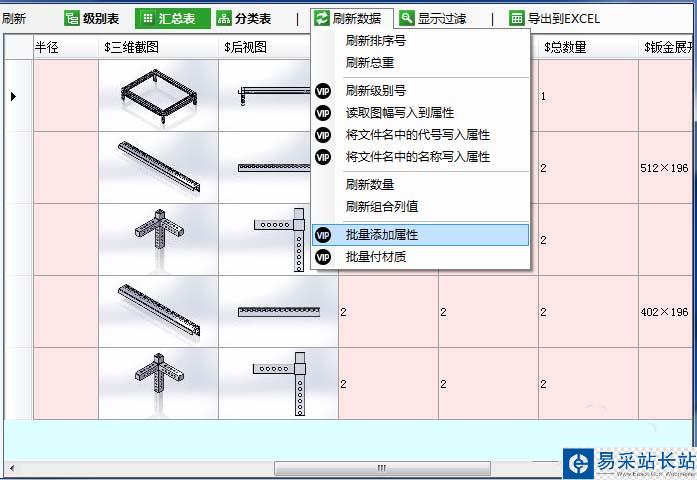

10、也可以將這些信息反寫到SolidWorks零部件的屬性中，只需要指定一個屬性名，然后指定列名稱即可，通過右鍵菜單來操作
