主要介紹在SolidWorks中查看模型的尺寸的方法。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大小：12.7GB更新時間：2017-02-27

方法一：

1、在裝配體環境中，要查看某零件上的某特征的尺寸，可以雙擊這個特征，即可顯示這個特征的相關尺寸。

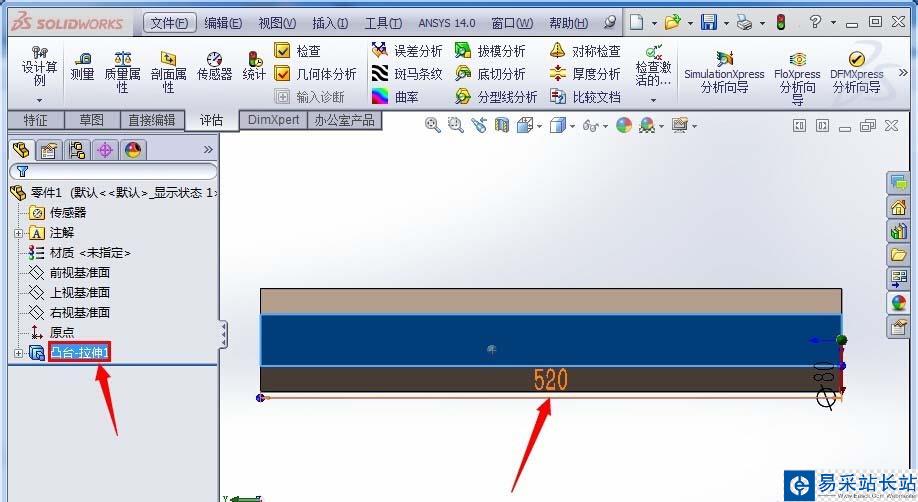

2、在零件環境中，要查看零件上的某特征，可以直接在零件上單擊該特征，也可以單擊模型樹中該特征的名字。

方法二：

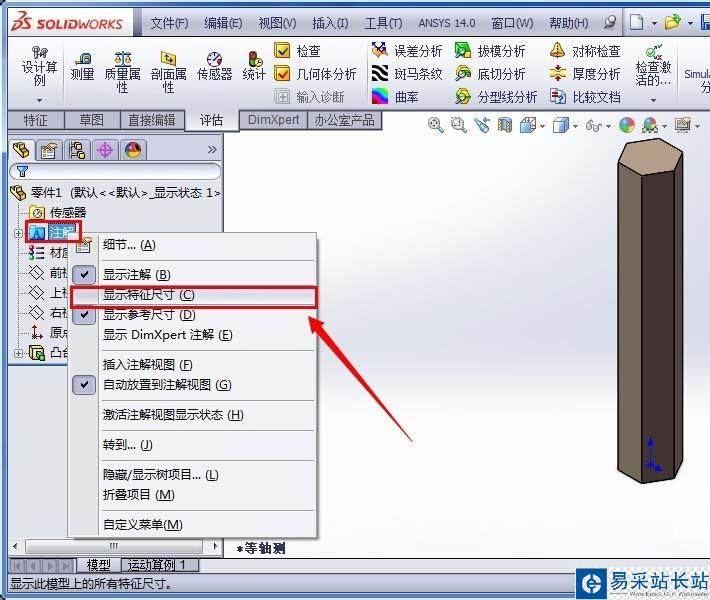

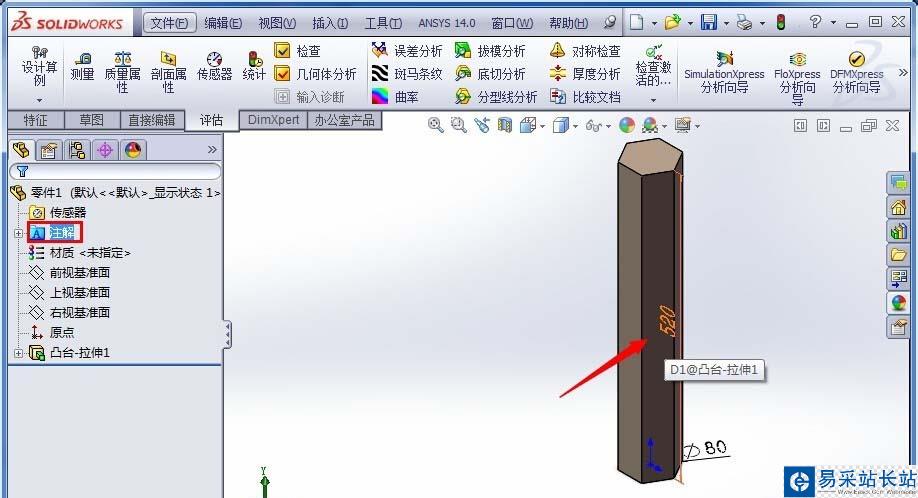

在零件環境中，右鍵單擊“注解”，在彈出的對話框中單擊“顯示特征尺寸”，則該零件所有特征的尺寸都顯示了。

方法三：

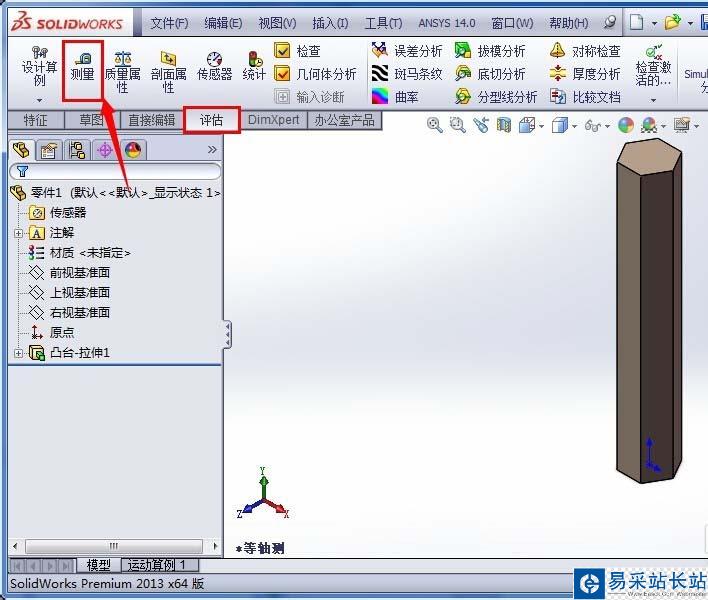

1、點擊“評估”欄里的“測量”，激活“測量”工具。

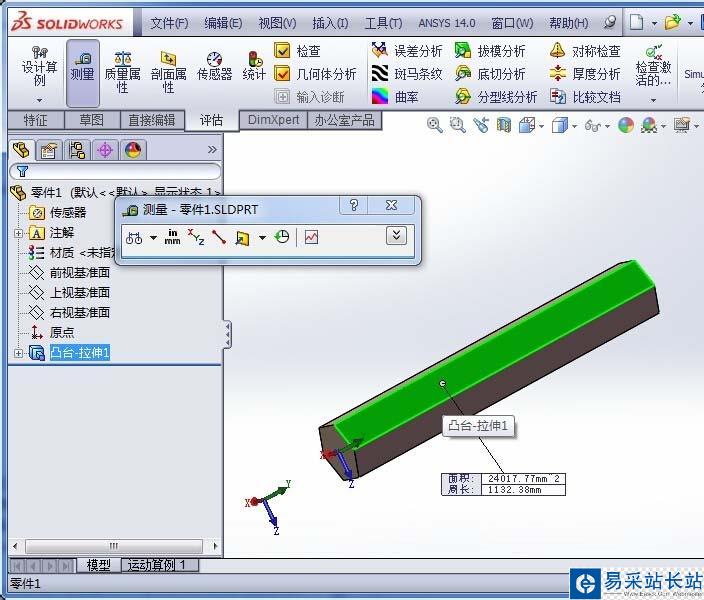

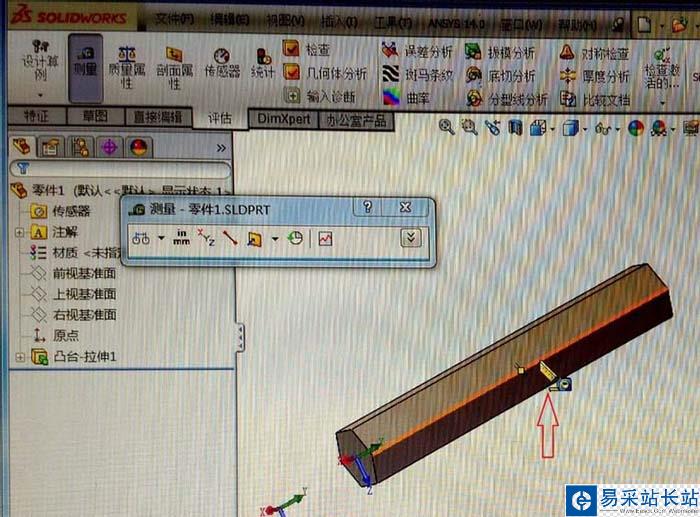

2、當光標變為尺子狀的時候，就可以去測量目標特征的尺寸了。測量工具可以測面積、長度、直徑、間距等等，功能還是挺強大的，這里就不展開敘述了。
