這是catia三維軟件，給大家帶來的第四期學習內容，希望能對大家有所幫助。今天主要給大家講解一下拔模及旋轉槽命令的使用方法。

軟件名稱：catia v5r20 破解安裝版 v2013.04.25 32位軟件大小：1.84GB更新時間：2016-06-27

一、拔模命令的使用

1、首先打開三維制圖軟件，進入到操作界面。將這一部分命名為拔模與旋轉槽命令的學習。今天我們以長方體的拔模為例進行學習講解。

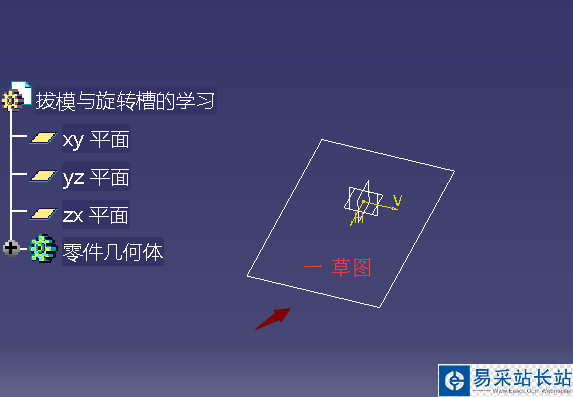

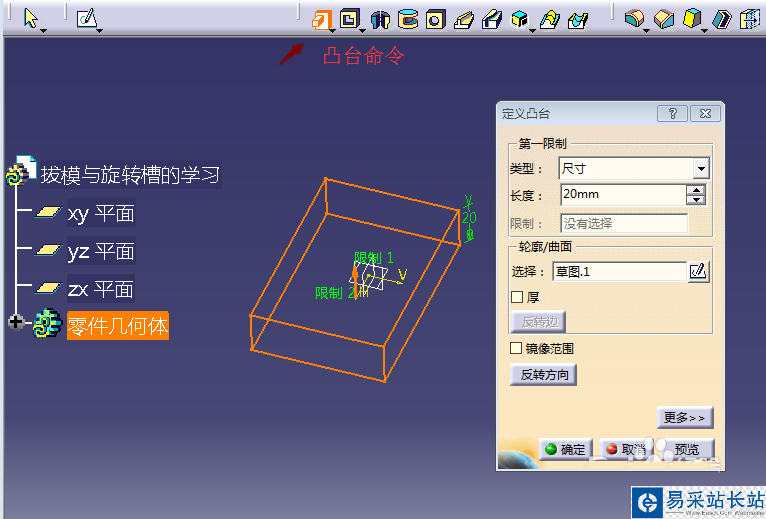

2、首先進入草圖，完成長方形的草繪，草繪部分已經進行過講解，不再進行贅述。草圖如圖一所示。我們對繪制好的圖形進行凸臺操作如圖二，進行長方體的建立。

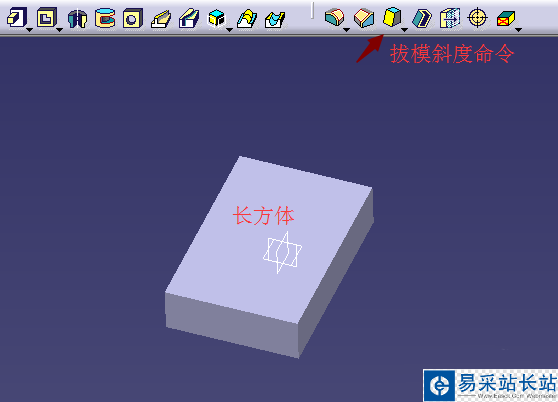

3、建立好長方體之后，我們認識一下拔模命令圖標也就是拔模斜度命令的圖標。如果在操作頁面上找不到，我們可以通過視圖-工具欄-修飾特征調出來。

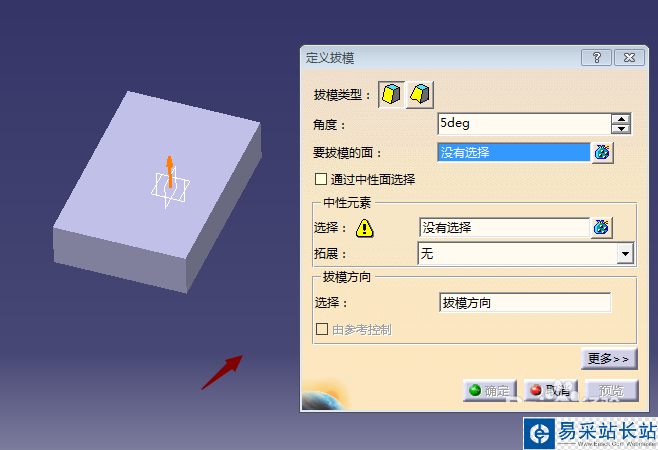

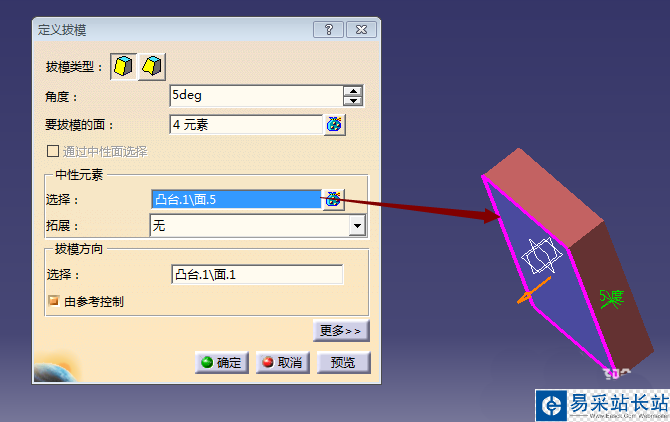

4、點擊拔模命令，彈出拔模對話框。拔模命令的使用我們一般使用常量拔模。角度：即是要傾斜的角度；要拔模的面：就是字面意思，需要傾斜的面；中性元素，即是從哪里開始進行拔模斜度。

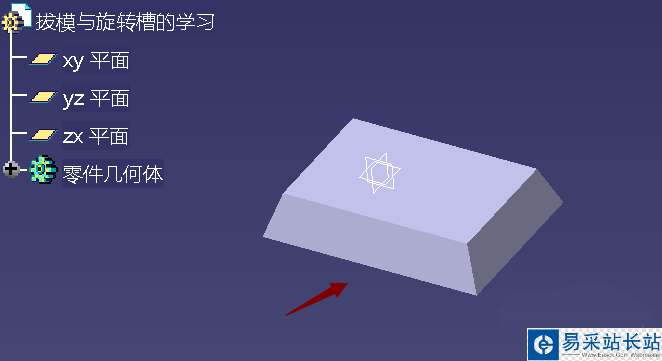

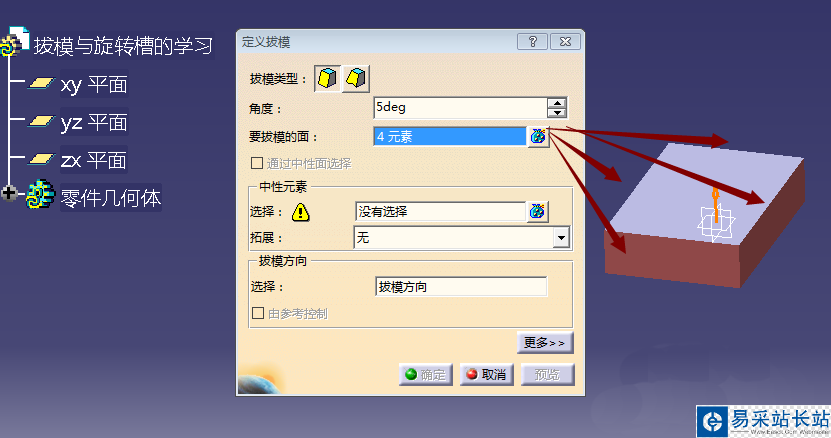

5、要拔模的面：選擇四個側面。中性元素選擇底面；為了讓大家看的直觀點，我把角度選的大一點，輸入為20deg。

二、旋轉槽命令的使用

1、我們在上圖的基礎之上進行旋轉槽命令的講解。首先我們繪制需要旋轉的草圖。

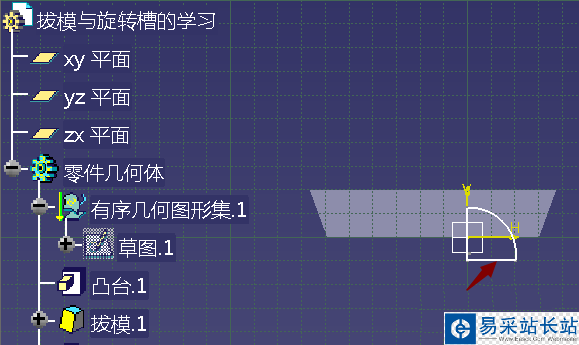

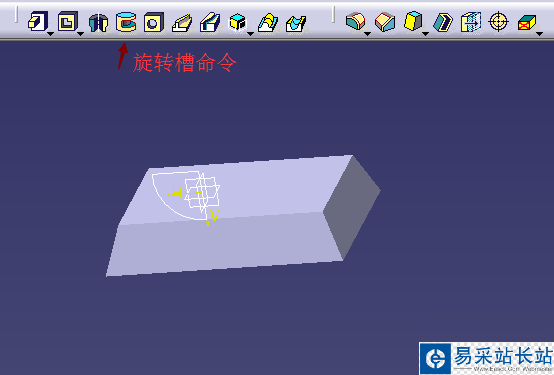

2、退出草圖工作臺，我們首先認識一下旋轉槽的命令圖標。同樣如果操作頁面沒有，可以通過視圖-工具欄來調出。

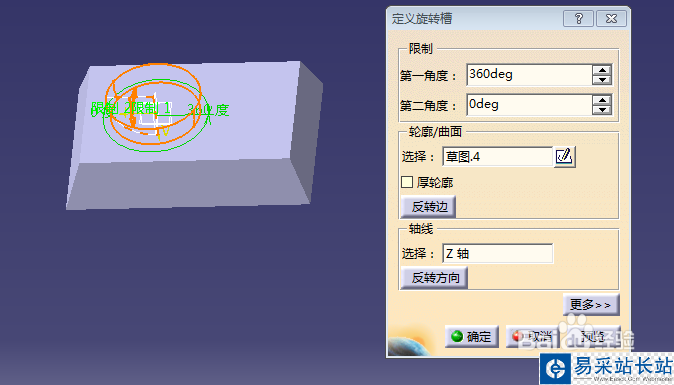

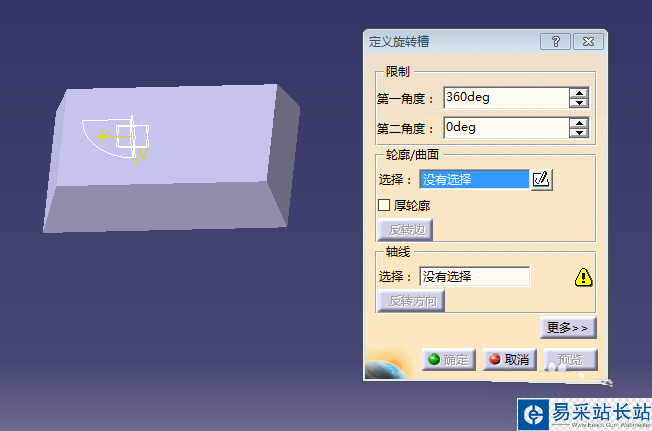

3、點擊旋轉槽命令，彈出如下對話框。既然是旋轉槽第一角度默認為360度是沒有問題的，第二角度我們目前不進行講解。輪廓、曲線選擇我們的草繪圖形，軸線：即是圍繞著哪個軸進行旋轉，我們在這里選擇Z軸。點擊確定完成旋轉命令操作。
