該經驗為大家分享一篇solidworks怎么繪制文字到實體上（包覆）的教程。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大小：12.7GB更新時間：2017-02-27

1、打開solidworks2015軟件，其他版本的solidworks都可以使用該教程，然后我們新建一個零件文件，點擊確定即可。

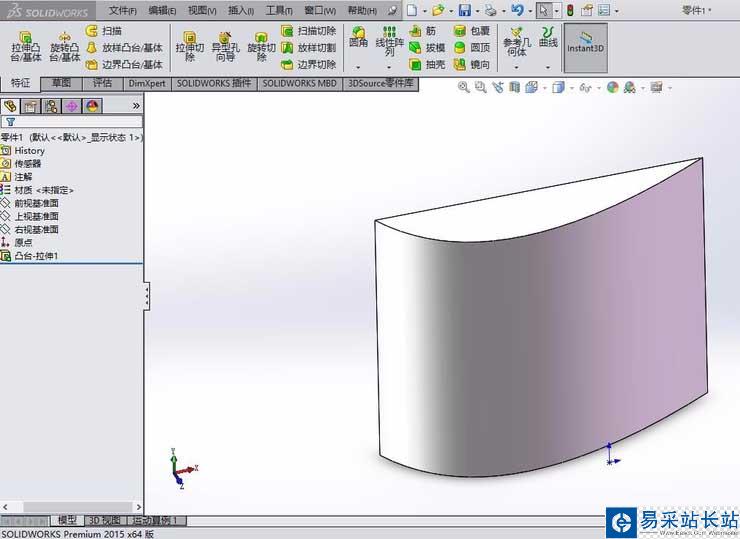

2、點擊拉伸凸臺命令，選取任意的視圖平面，然后繪制草圖，利用樣條曲線和直線繪制草圖，然后退出草圖，設置拉伸深度，點擊打勾完成拉伸。

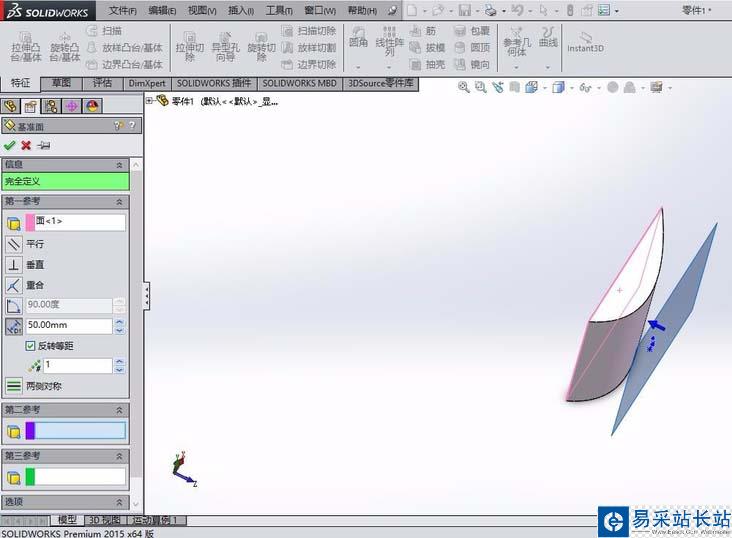

3、點擊參考幾何體，選取基準面，我們來創建基準面，點擊一個平面，選取反側，設置好適當的距離，點擊打勾退出，如下圖所示。

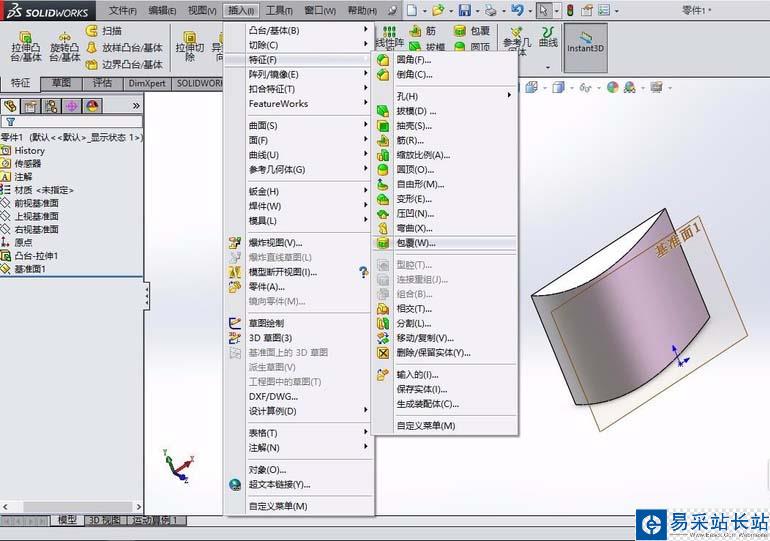

4、點擊特征的包覆，或者在插入--特征--包覆中選擇，然后創建一個草圖平面，草圖平面為我們上一步所設置的基準平面。

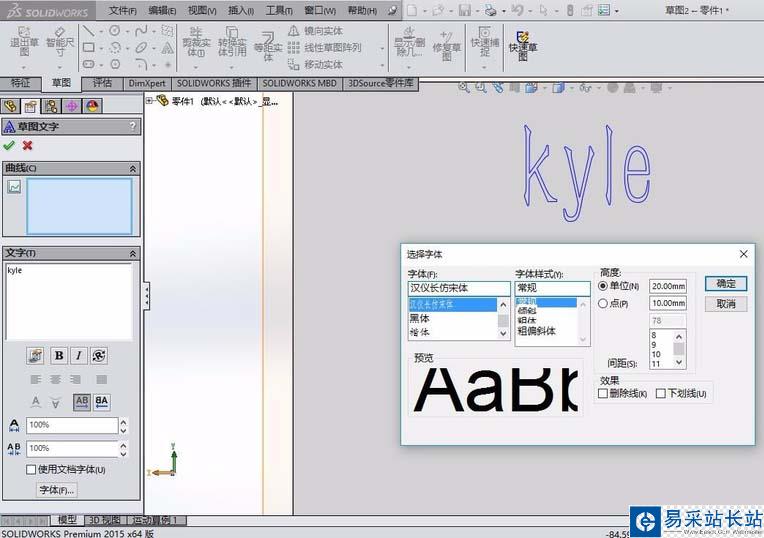

5、點擊草圖里的文字，或者在工具中找到文字，也就是草圖中的圖標A，在右邊的框框中輸入文字，然后設置字體大小，設置肢體大小時，具體方法如下圖所示。

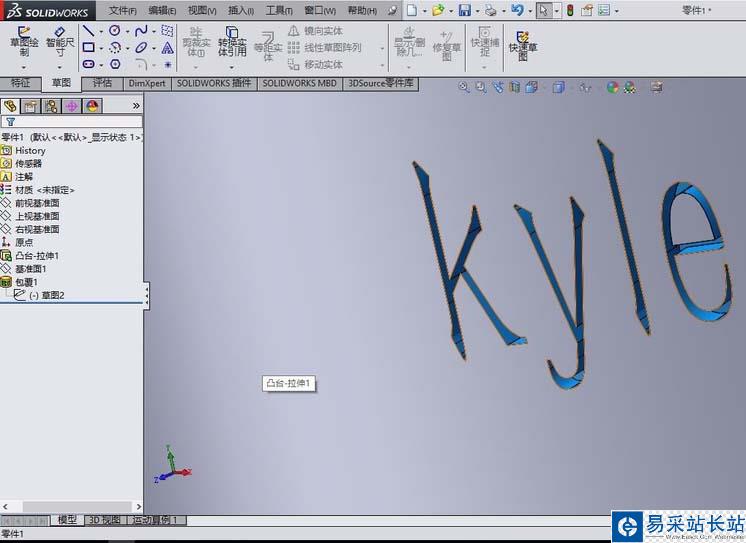

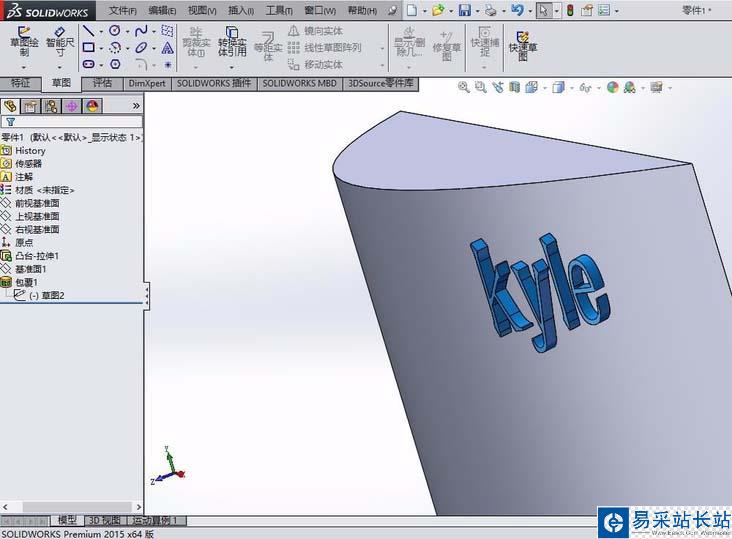

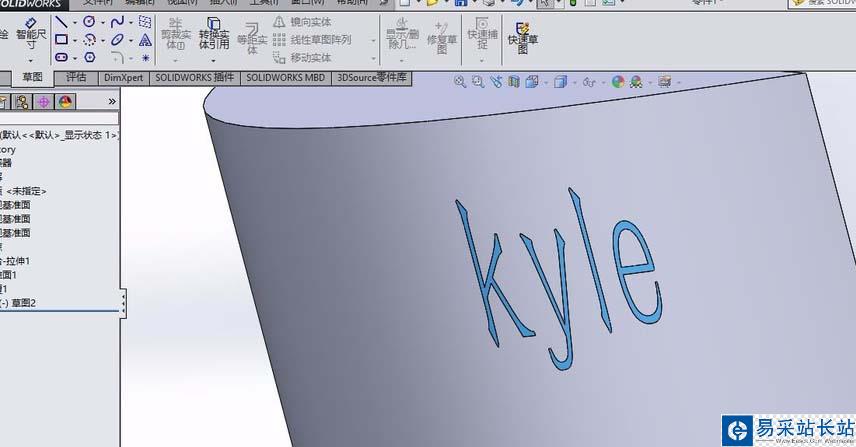

6、完成后退出草圖，如果是使用浮雕的包覆特征，是下圖1的效果；如果使用蝕雕的包覆特征，是下圖2的效果；如果是使用刻劃的包覆特征，是下圖3的效果.
