在CATIA三維軟件使用過程中，凸臺和倒圓角命令是使用相當頻繁的，所以在這里我們優先對這部分進行講解。

軟件名稱：catia v5r20 破解安裝版 v2013.04.25 32位軟件大小：1.84GB更新時間：2016-06-27

一、凸臺命令的使用

1、打開CATIA軟件，選擇零件設計模塊，對模塊零部件進行命名，如圖所示，點擊確定進入到操作界面。

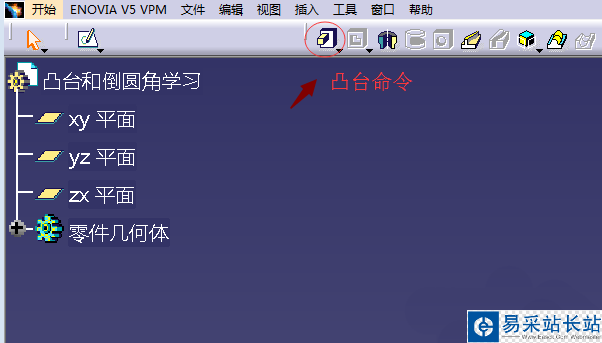

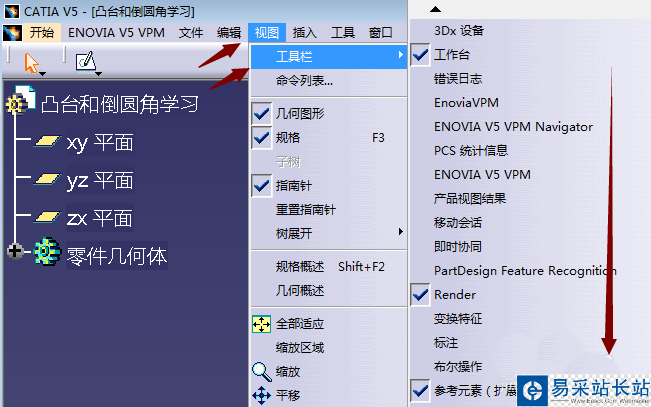

2、進入到操作界面，我們可以看到凸臺命令，如圖所示。如果操作界面沒有，我們可以點擊菜單欄里的視圖，然后選擇工具欄，在工具欄彈出的對話框里選擇，基于草圖的特征，這時候就會被打上√，成為選中狀態，呈現在操作界面上。

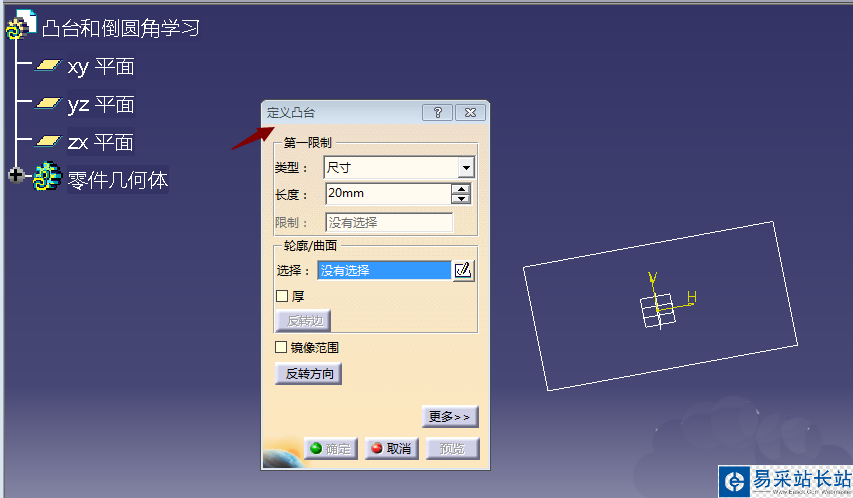

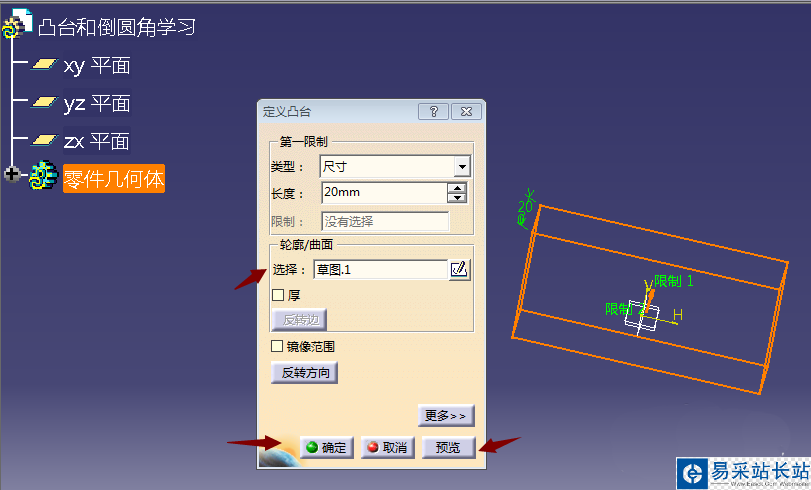

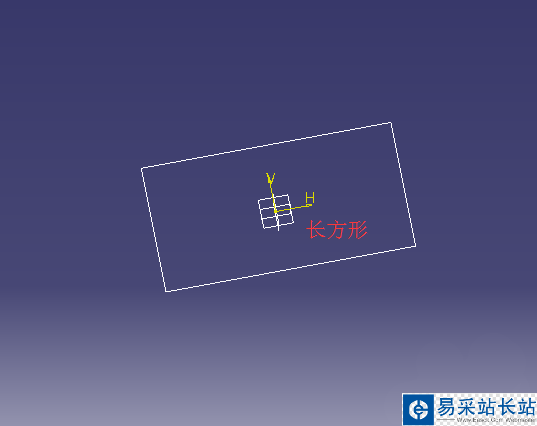

3、我們以長方體的凸臺進行凸臺命令講解，catia里的凸臺命令也就是其他三維軟件里的拉伸命令，使用方法也是類似的。首先我們進入草圖，繪制長方形，然后退出草圖，如圖所示。然后我們選擇凸臺命令，彈出定義凸臺對話框。輪廓和曲線命令行，我們選擇長方形。然后可以點擊預覽，對圖像進行查看，沒有問題點擊確定。

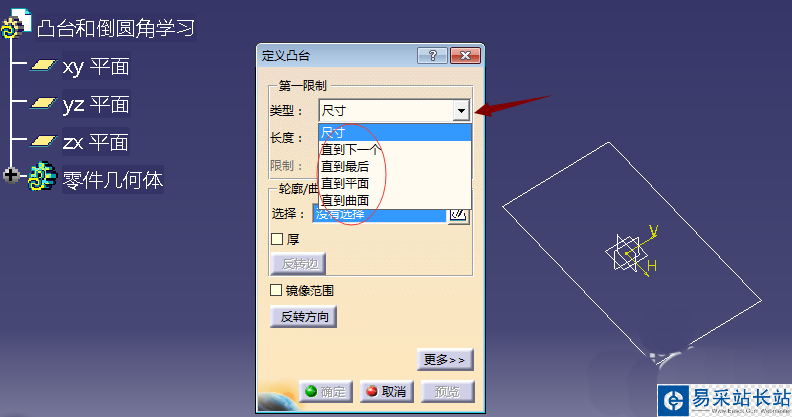

4、對于定義凸臺對話框，我們可以選擇其他定義方式，即通過第一限制中的類型的下拉三角，選擇不同的命令進行操作。

二、倒圓角的命令使用

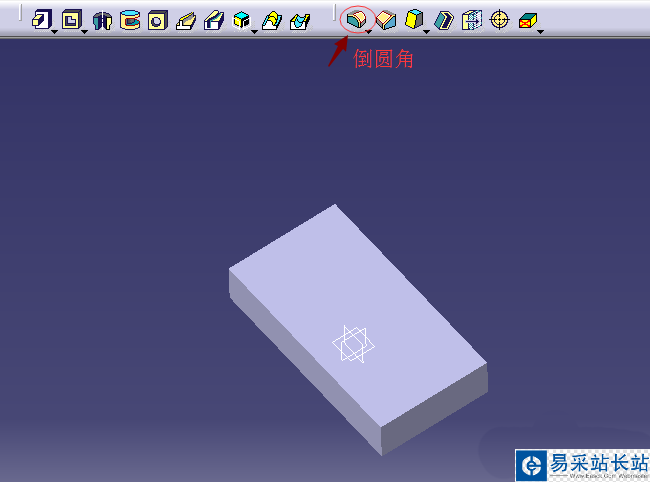

1、我們在已經繪制完成的長方體凸臺上來講解倒圓角命令。倒圓角命令的調出和隱藏和其他命令的調出和隱藏是一致的，不再贅述。

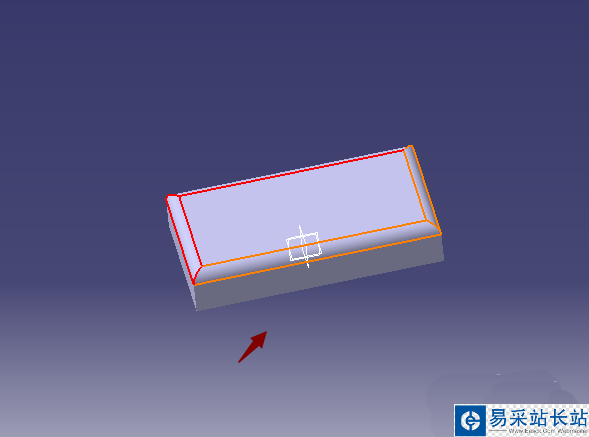

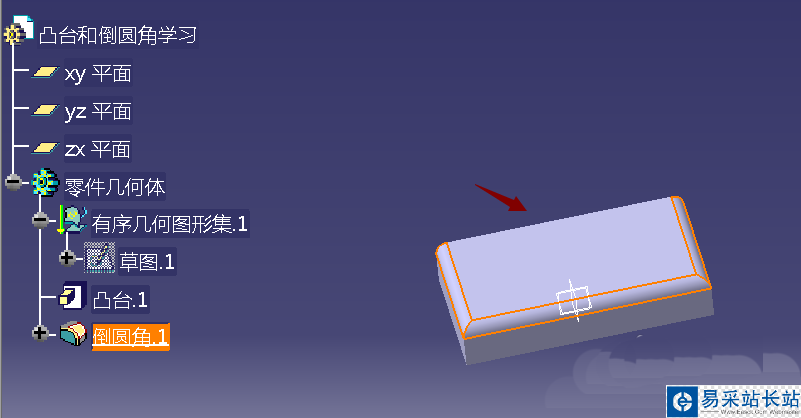

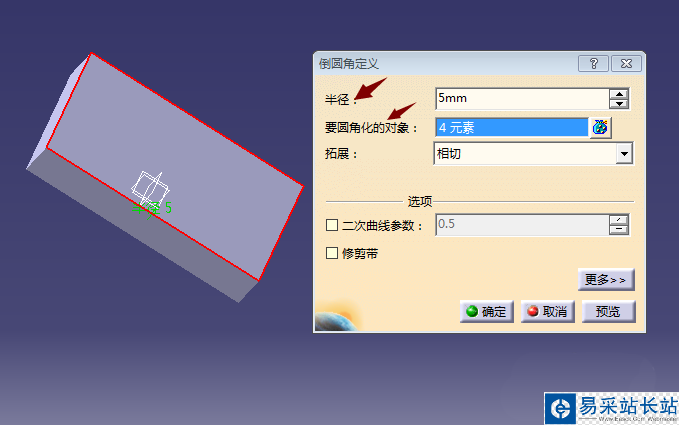

2、點擊倒圓角命令，彈出倒圓角對話框，然后對圓角半徑和倒圓角元素進行定義，然后點擊預覽對倒圓角進行確認，沒問題點擊確定，完成倒圓角操作。

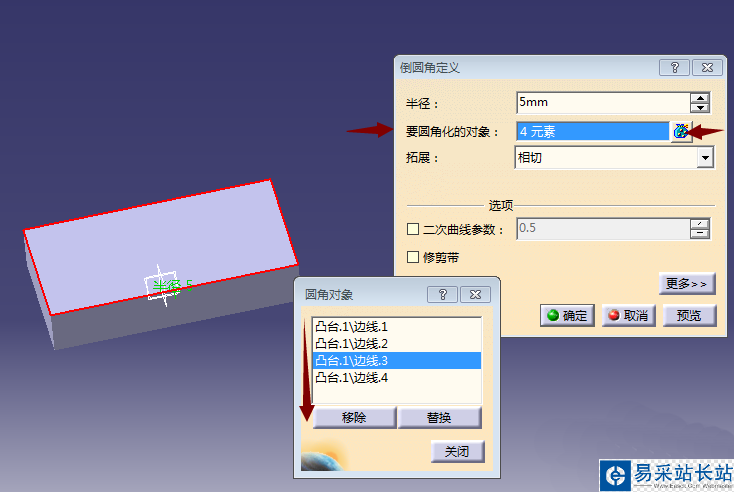

3、如果要圓角化的元素我們選擇錯了，我們可以點擊要圓角化命令行后面的操作按鈕進行刪除，如圖所示。
