Creo的入門階段中，很多初學者都覺得彈簧比較難畫，甚至有些已經用了不少時間的，幾乎還沒用過這個功能，下面小編以Creo2.0軟件為例，把自己的經驗來分享一下。

軟件名稱：PTC Creo Elements v5.0 32位 官方中文特別版(附破解文件)軟件大小：3.23GB更新時間：2016-12-13

1、首先新建一個part圖檔

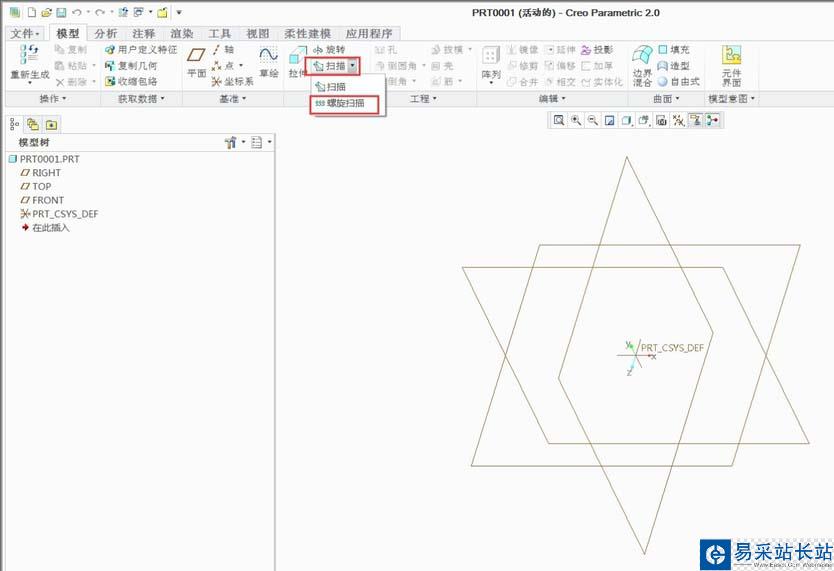

2、菜單進入掃描-->螺旋掃描

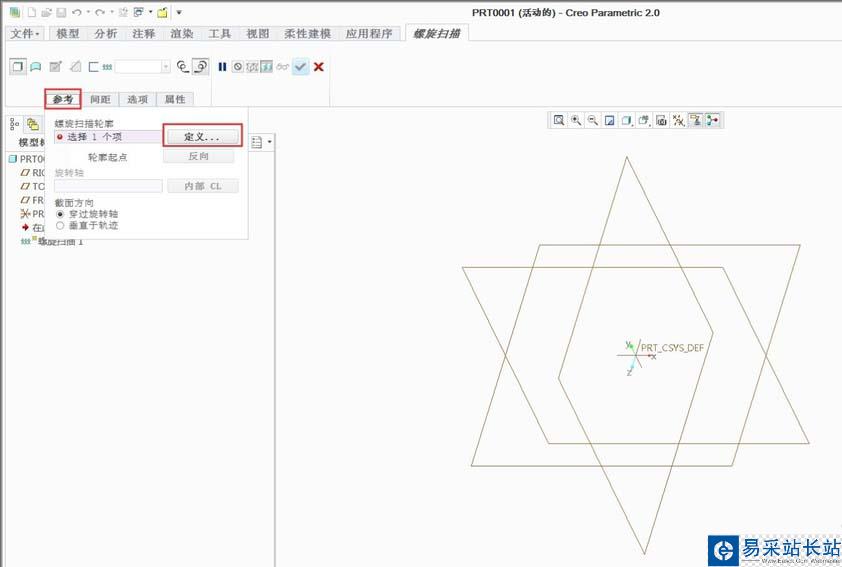

3、進入到螺旋掃描的操作界面，點開參考菜單，按下圖指示點擊定義，選擇一個基準面作為繪圖平面，其它默認設置。

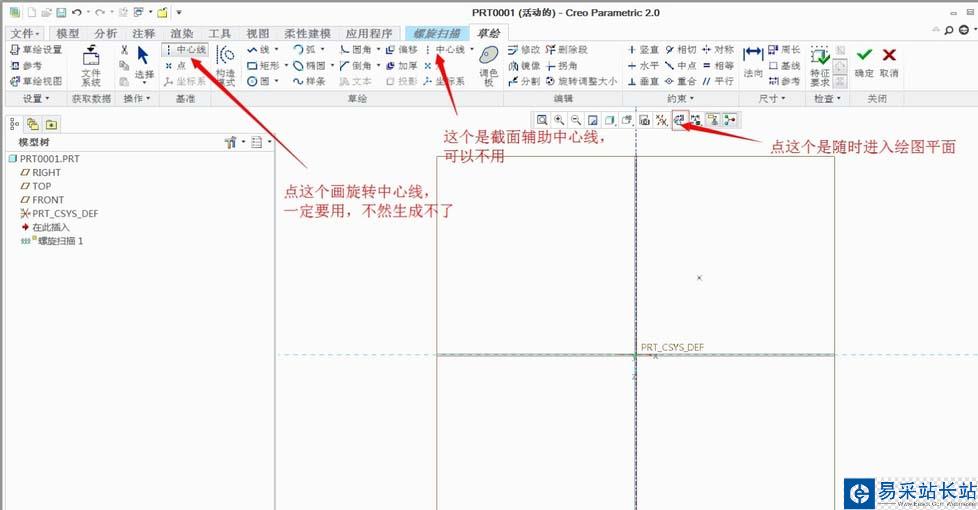

4、畫一條旋轉中心線，這是螺旋掃描，還有旋轉命令必須要畫的，它是旋轉體旋轉的中心，很多初學者畫好了截面，點ok后發現無法生成彈簧，經檢測，原來是最基本的旋轉中心線忘記畫了，它跟幾何輔助中心線是不一樣的，那個是對稱中心，只起到輔助作用，需要的時候才用到，不是必須的。

5、然后畫彈簧的外形線，也就是螺旋的軌跡線，軌跡線必須是開口的，而且只能在螺旋中心線的一側，不能相交。

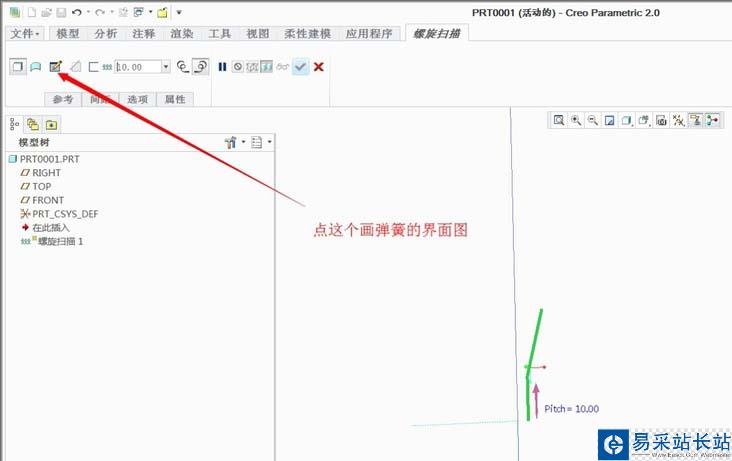

6、畫好外形線后按確定退出繪圖界面，按下圖進入彈簧截面圖繪制

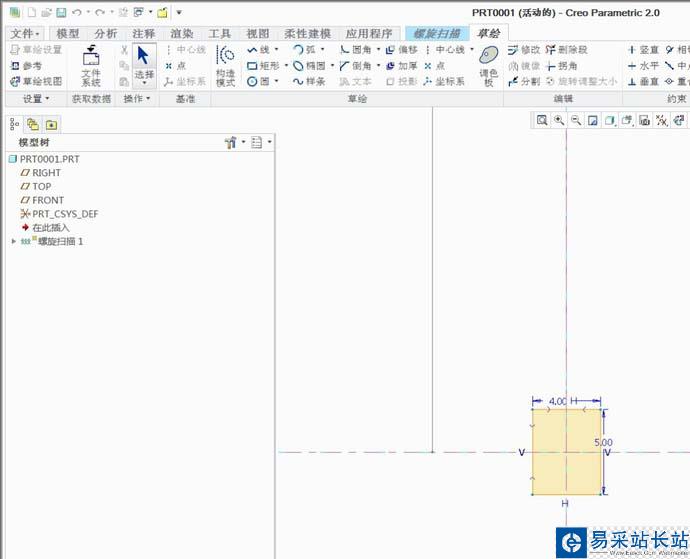

7、畫個封閉的矩形，其它圓形，方形，異形的截面都可以，只要是封閉的就行。當然也是在螺旋中心線的一側，不能相交，可以不在參考線上約束。

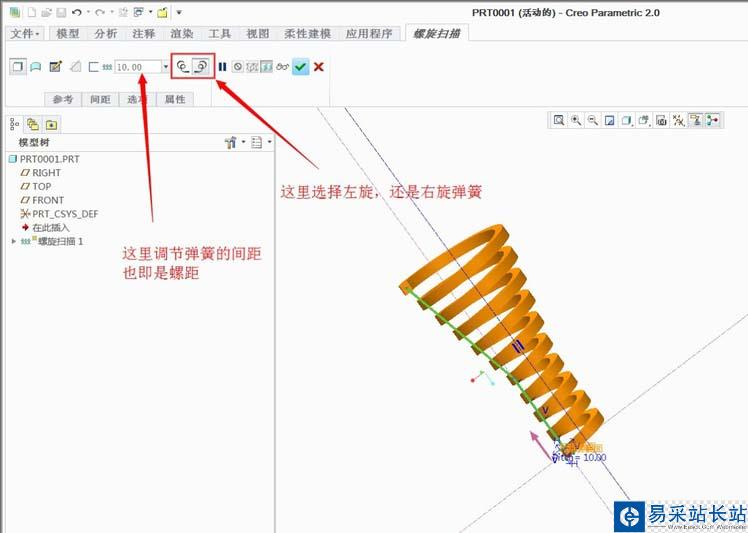

8、點確定后，如果你畫的截面高度比螺距小，將會出現彈簧的預覽圖。可以設置彈簧的間距參數，間距一定要大于截面高度才能生成彈簧。可以設置左右旋彈簧，默認是右旋彈簧。

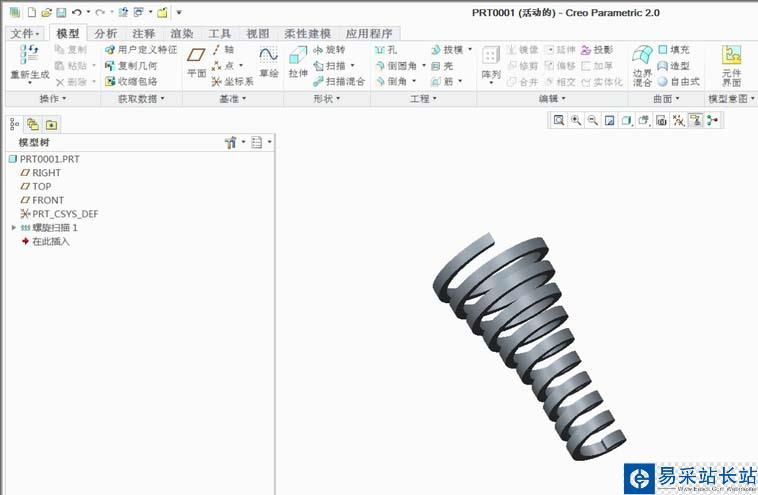

9、點確定后就生成彈簧了。

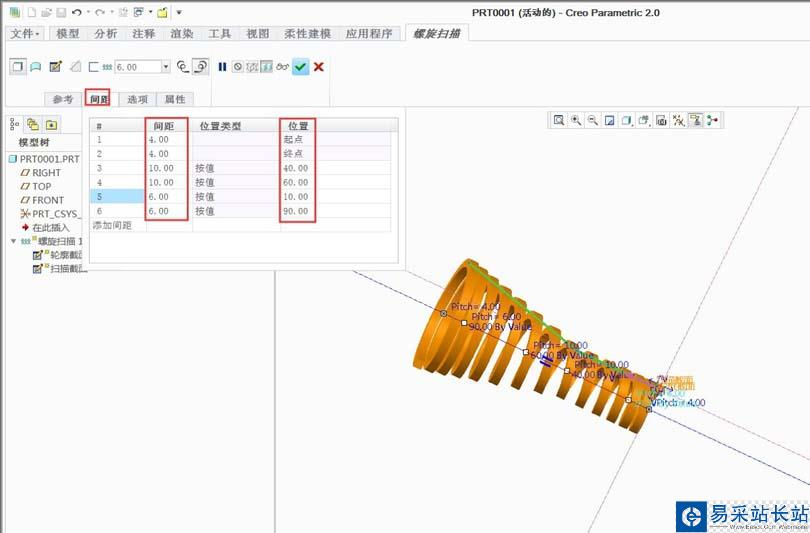

10、根據特殊的需要，可以設置變化式的螺距，這種操作方式比proe方便易用了很多。

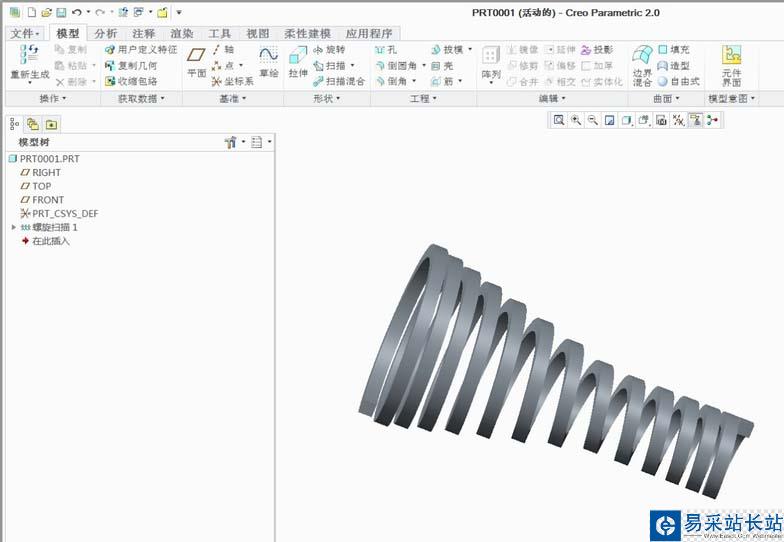

11、最后畫的彈簧效果如下圖。
