大家在solidworks作尺寸標注時應該都遇到過選擇圓角或者倒角的交點問題，由于該交點在solidworks中沒有直接顯示，而自己通過畫兩個草繪點后再添加幾何關系來標注的話又有點麻煩，這讓很多不熟悉軟件的人手足無措。以下是我分享給大家的通過繪制虛擬交點來解決該問題的方法，希望能夠幫助到大家。

軟件名稱：solidworks 2015 3d設計軟件(附序列號) sp5.0 安裝版 64位軟件大小：7.76GB更新時間：2018-05-17

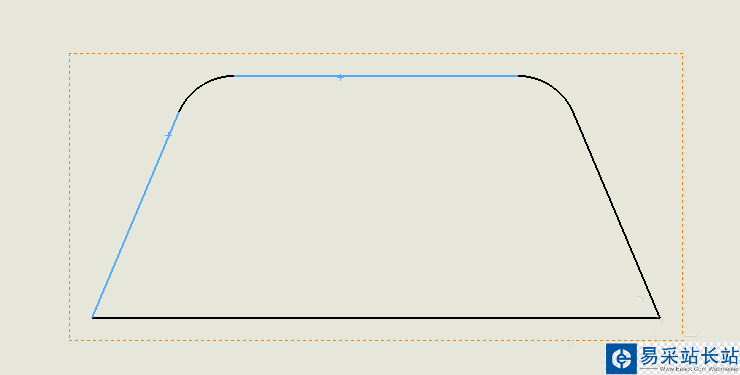

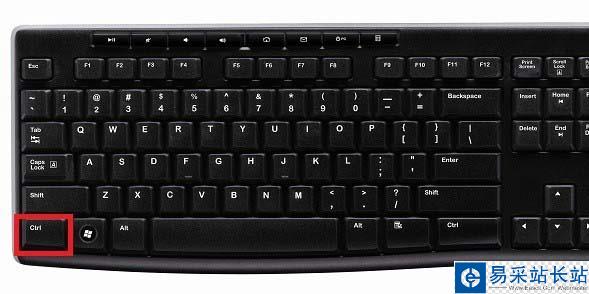

1、在繪制好圖形后，按住鍵盤Ctrl鍵選擇圓角旁邊的兩條線段，如下圖所示

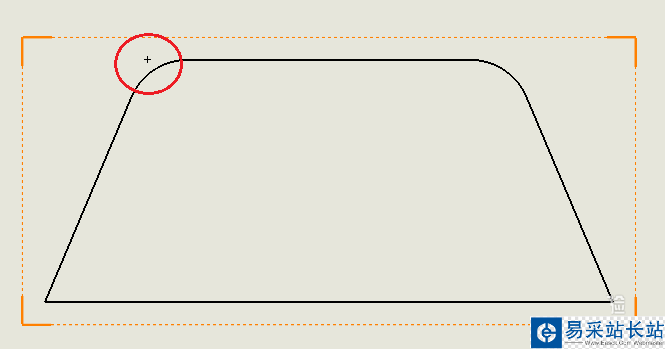

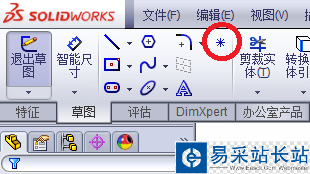

2、選擇好這兩條線段后，點擊草圖工具欄的點命令，虛擬交點就出現了

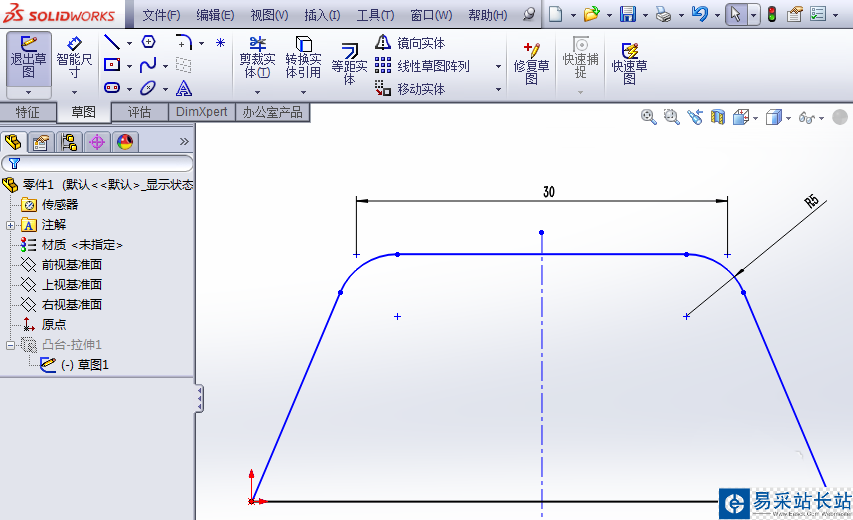

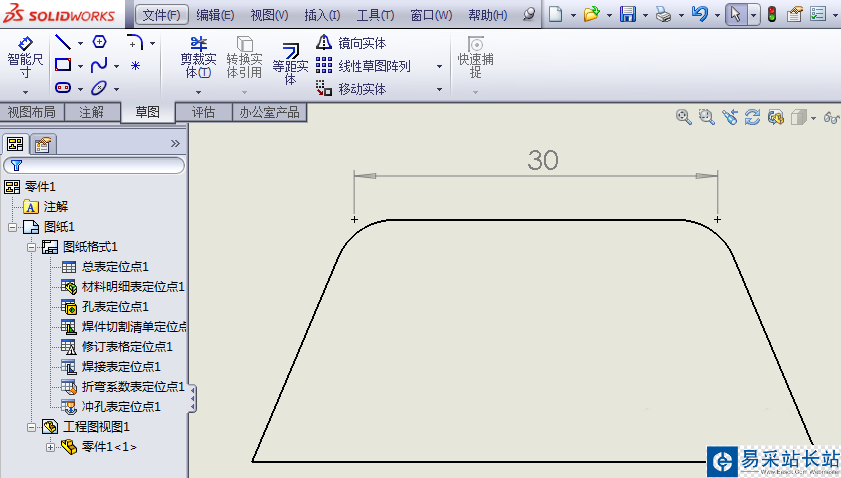

3、同理，另外一個圓角的虛擬交點也可以通過該方法做出來，然后選擇該兩點標注即可。該方法在零件的草圖繪制和工程圖的標注都是適用的。

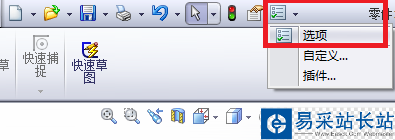

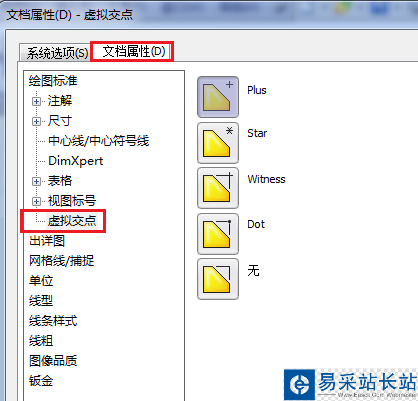

4、我們還可以設置虛擬交點的樣式，方法是選擇菜單欄的選項，在彈出的窗口中選擇文檔屬性選項卡的虛擬交點選項，選擇自己喜歡的樣式保存即可，如下圖所示
