本教程對那些剛剛?cè)腴T(mén)開式使用solidworks童鞋！solidwokrs軟件是極其人性畫的軟件，不需要你操作太多就可以畫出其他同類軟件的實體！本人從事solidworks繪圖5年之多，談?wù)劯惺芫鸵痪湓捫牡茫?ldquo;solidworks是在一個個面上通過草圖拉伸切除繪制實體！”這一點很重要！這是我個人總結包括帶徒弟精髓之言！你只要知道這點你就以及學會了solidworks50%的能力了！

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

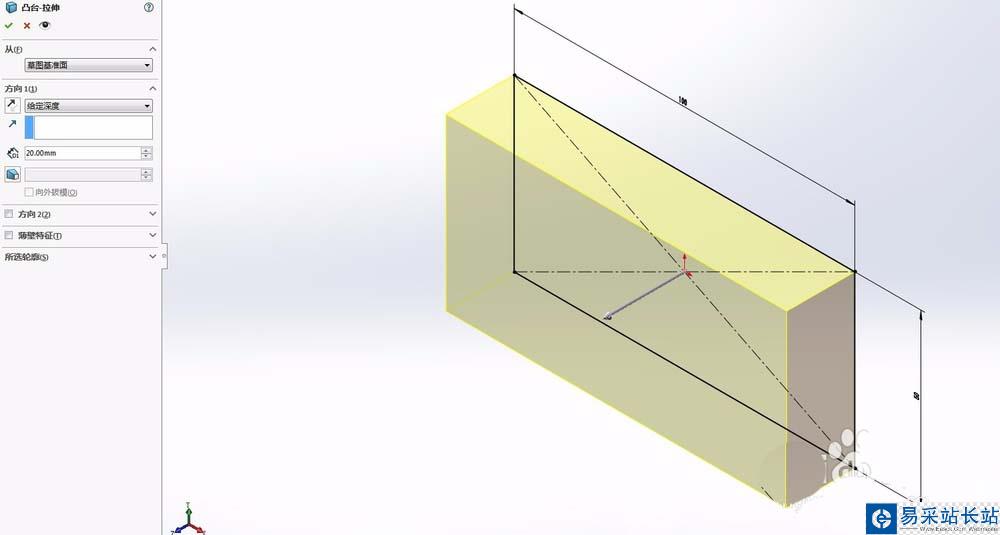

1、打開solidwokrs進入草圖繪制界面，在前視基準面繪制如圖所示矩形，然后電機工具欄特征拉伸 20mm

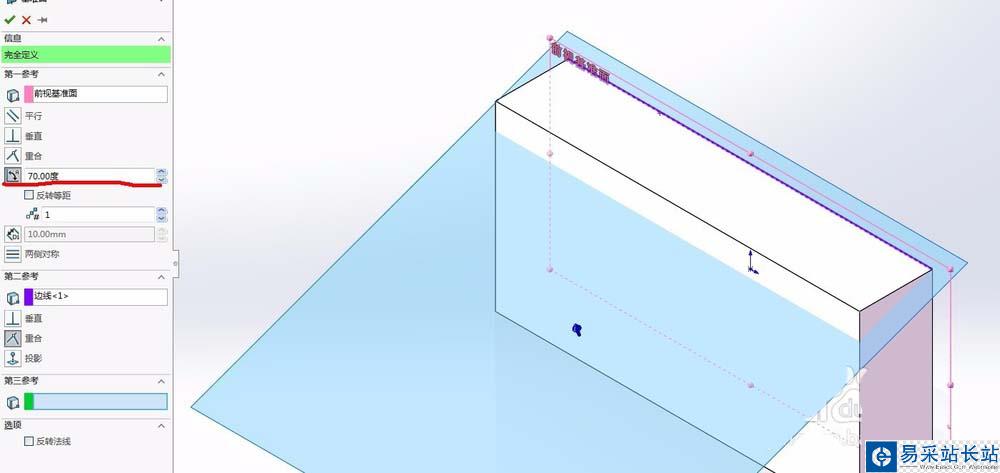

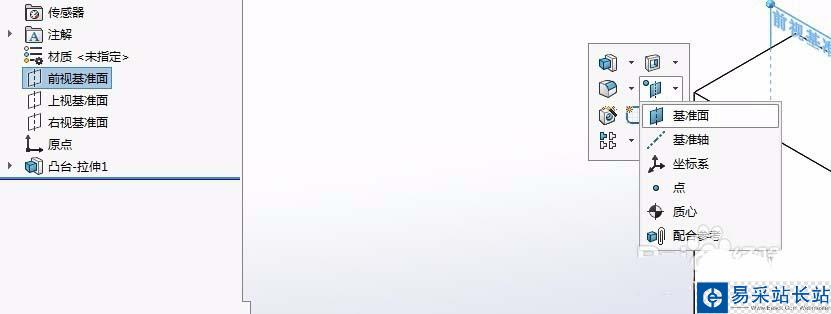

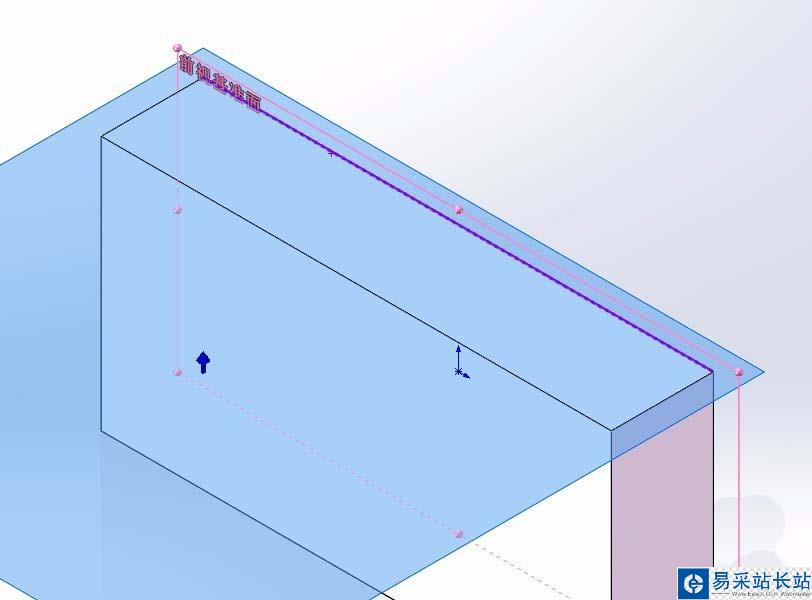

2、單機前視基準面，點擊工具欄（或者鍵盤S鍵，如果沒有基準面按鈕右鍵S彈出的工具欄自定義草圖選項拖動添加）基準面，選擇如圖角度70，系統會自動生成如圖所示以參考線為旋轉中心線，同時與前視基準面保持70度的基準面

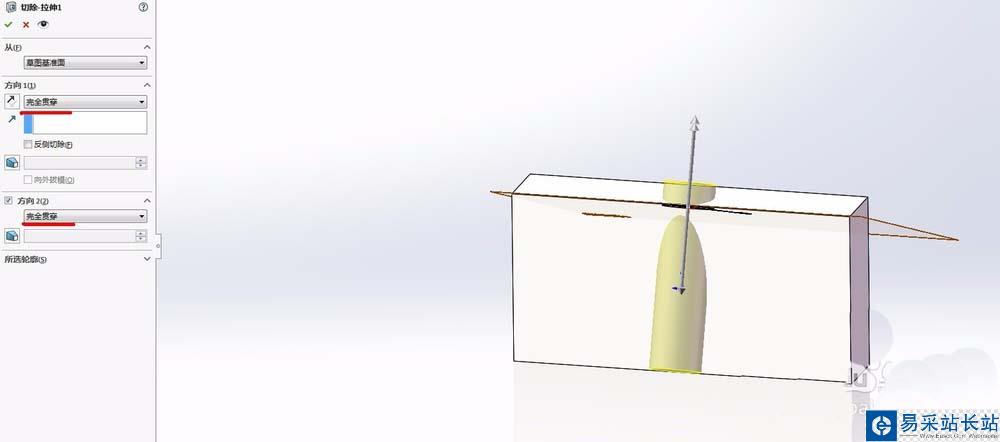

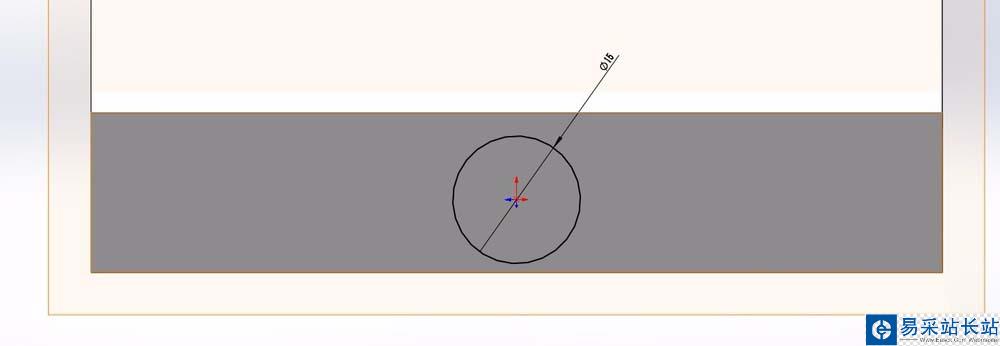

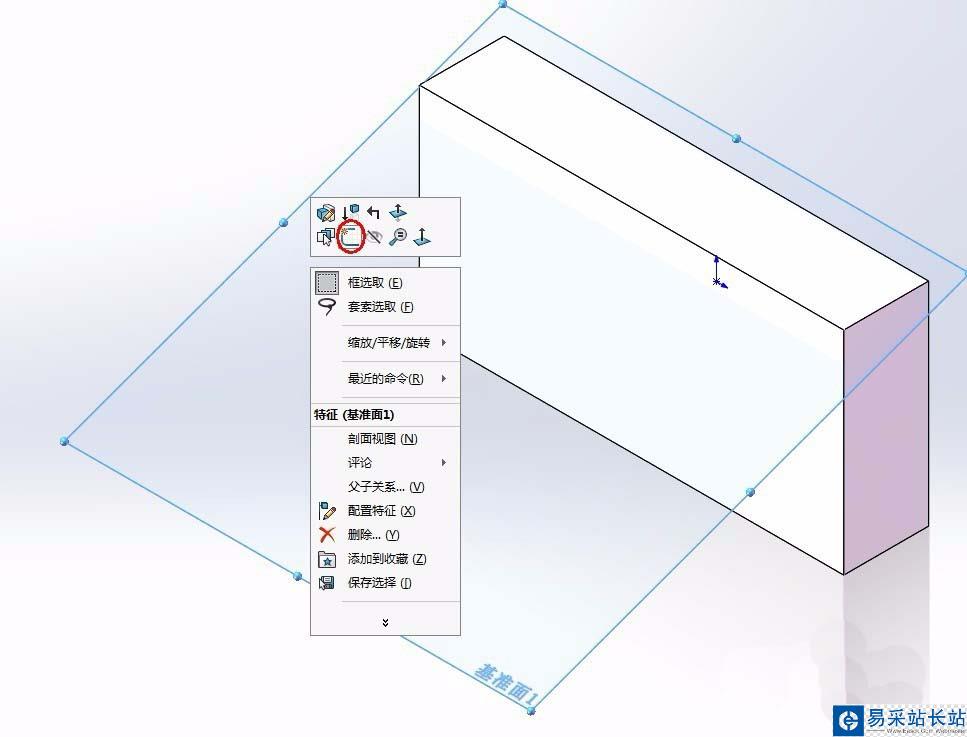

3、在建立的基準面上單機繪制草圖，草圖畫好之后進行特征操作！如圖選擇的是拉伸切除！

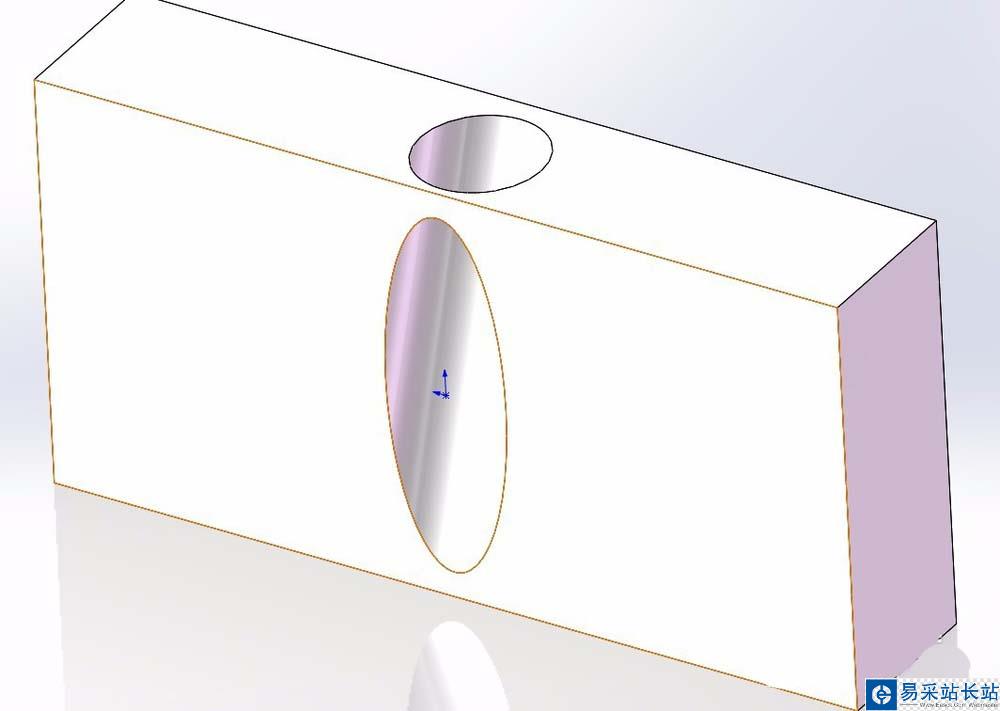

4、完畢！實體已經切除好！所以呢solidwokrs就是在一個個面上進行拉伸切出，沒有面就利用基準面工具以參考單位建立想要的面，最后在建立的基準面上進行拉伸切除等等操作。
