REVIT中如何給不同構件著色，下面小編給大家帶來的是REVIT中給不同構件著色的方法；一起去看看吧！

軟件名稱：Autodesk revit 2017 中文特別版(附注冊碼/密鑰) 64位軟件大小：3.4GB更新時間：2016-04-20

方法：

1、在Revit構件密集，默認的顯示模式難以區分不同構件的區別，比如建筑立面有很多不同的機電管道，風管、水管，電纜橋架等，可一個給不同的機電管線添加不同的顏色，以示其區別，如下圖所示，完成著色后，各種不同類型的管線清晰明。

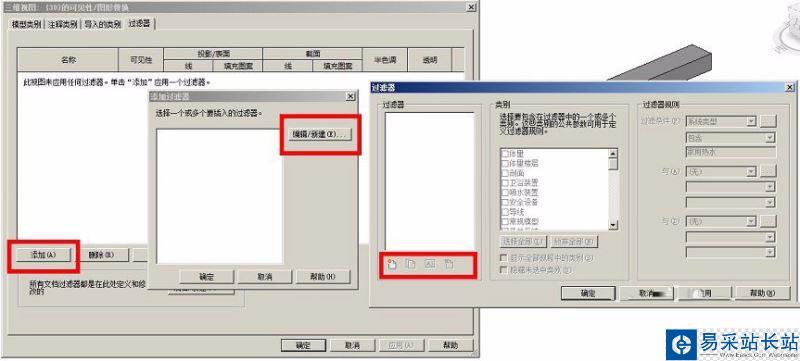

2、這種視圖的實現方式有兩個，一個是利用過濾器根據不同的構件建立不同的過濾器，然后利用圖元截面填充設置不同的顏色，以下演示如何給風管和電纜橋架著色。視圖中有一段風管和一段橋架，在三維視圖中打開視圖顯示設置(VG快捷鍵或者視圖屬性窗口中“可見性圖形替換”)，切換到”過濾器“選項卡，依次點擊”添加“，”編輯/新建“，調出過濾器編輯對話框。

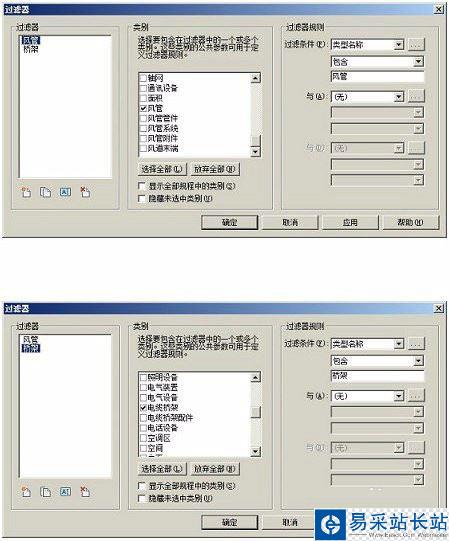

3、在過濾器編輯中分別添加“風管，橋架”過濾器，其設置分別如下圖所示。

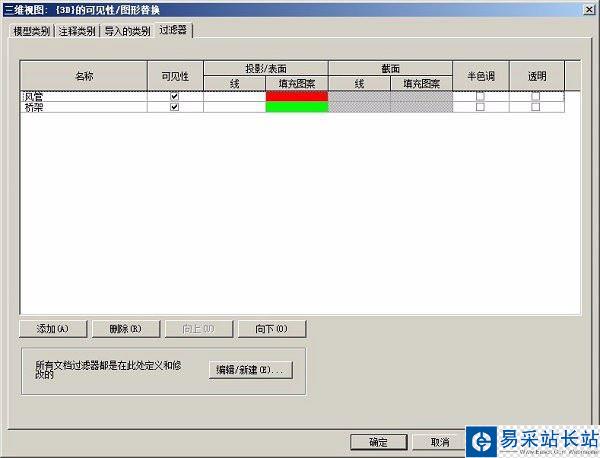

4、過濾器添加完成后，將其添加到視圖“圖像顯示選項”過濾器中，并給“填充圖案”設置不同的顏色，圖下圖所示。

5、完成后即可看到，視圖中的風管和橋架顯示為不同的顏色，利用這種方法可以給完成大部分圖元的著色要求，前提是要有相應的系統分類，在該例子中，預先定義了類型名稱為“風管”風管類別和類型名稱為”橋架“的電纜橋架類別，除了這種方式外還可以利用著色給視圖添加不同的顏色，但是著色不僅操作繁瑣，且圖元的著色不可重用，而過濾器可以添加到視圖樣板中，在項目中定義一次即可在所有視圖中使用，非常方便。
