該經驗為大家分享以一篇proe5.0實例教程案例的教程。該教程proe與creo都能使用。這篇經驗分為2篇經驗，是一個旋鈕的教程案例。

軟件名稱：proe5.0中文版 32位 綠色免費硬盤版(附安裝破解教程)軟件大小：667.5MB更新時間：2015-04-08

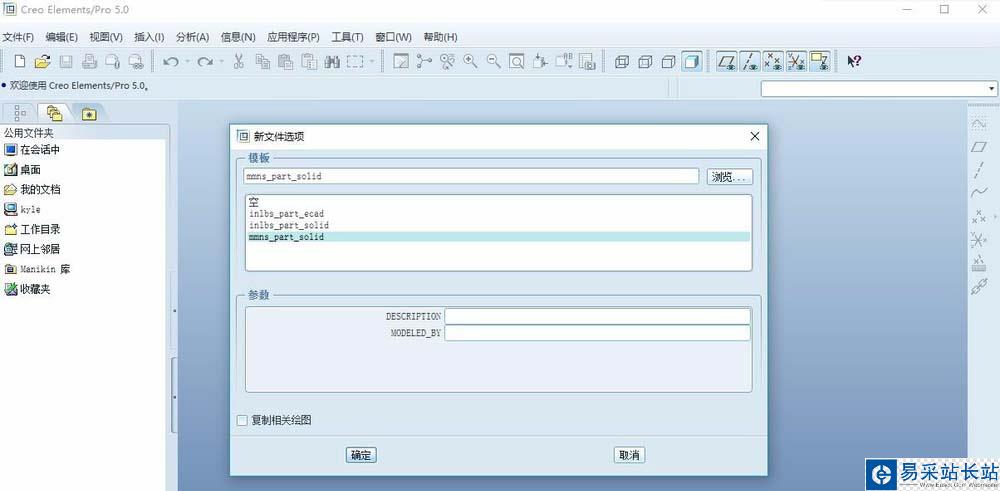

1、雙擊打開proe5.0軟件，點擊新建圖標，選擇類型為零件、子類型為實體，取消使用缺省模板的打勾，再選擇mmns_part_solid，即毫米單位。

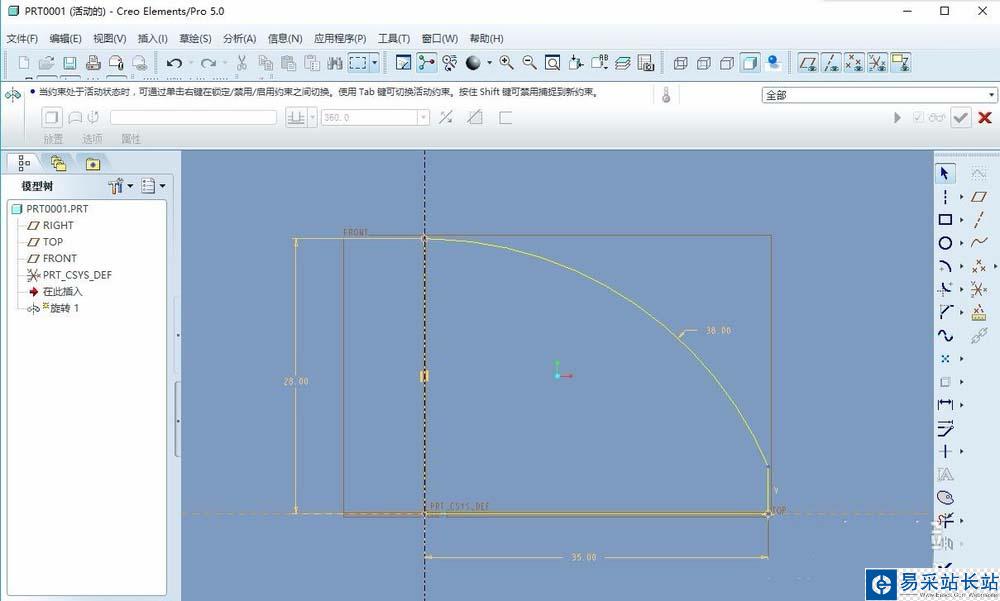

2、點擊旋轉特征圖標，以front平面為草圖平面，利用直線、中心線、圓弧繪制圖形，完成后退出草圖，定義旋轉類型與角度回車或者中間確定。

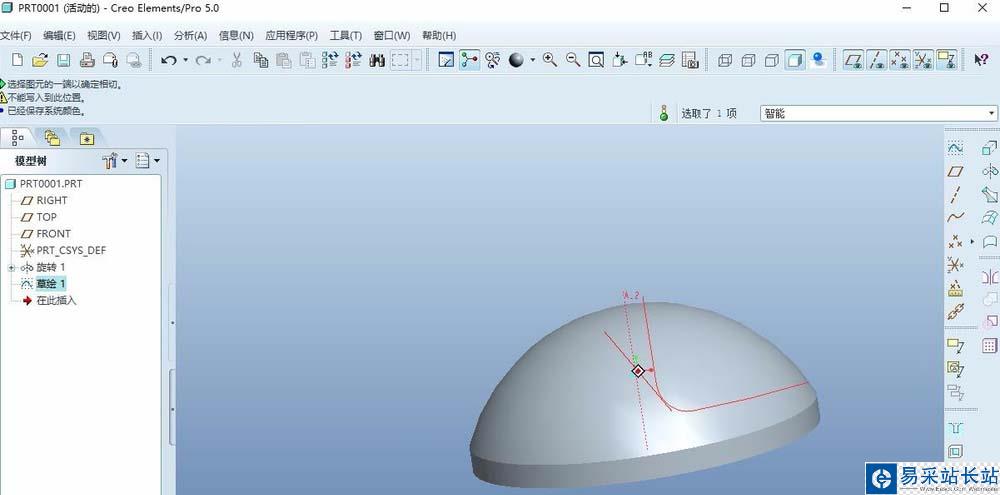

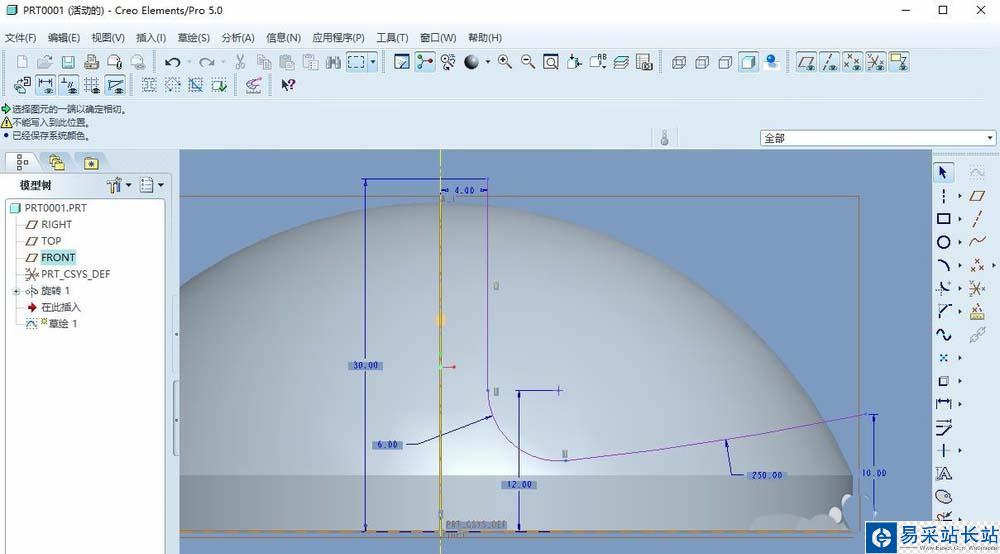

3、點擊草繪，使用先前的草圖平面作為草圖平面，利用中心線、直線、圓弧繪制圖形，如下圖所示。

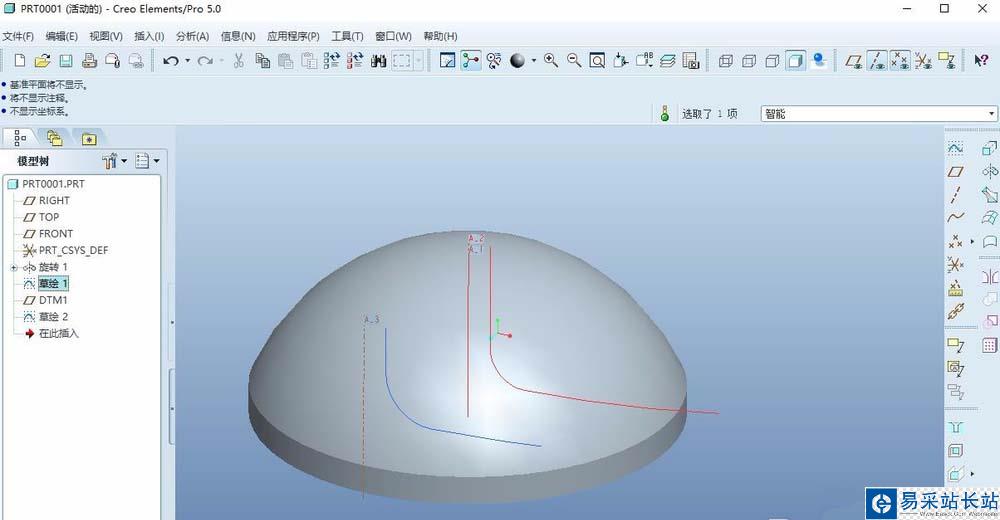

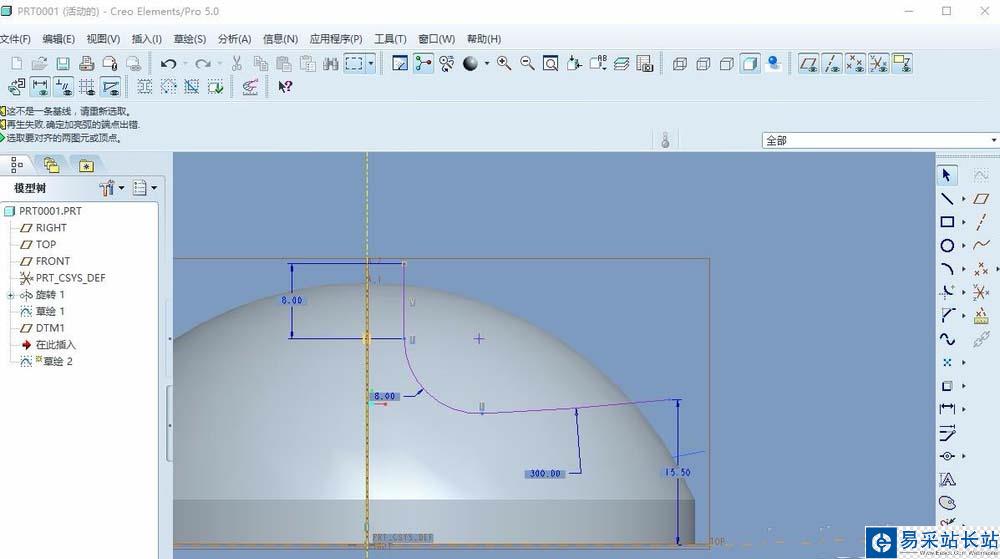

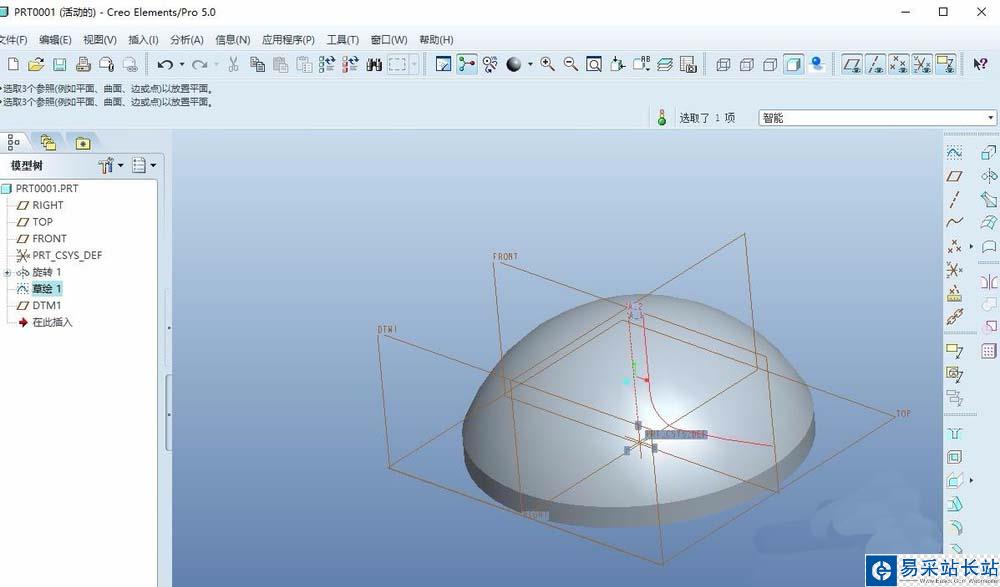

4、創建一個基準平面，也就是以front平面為參考平面，距離該平面偏移35個單位，默認名稱即可。在該平面繪制草圖，如下圖所示。

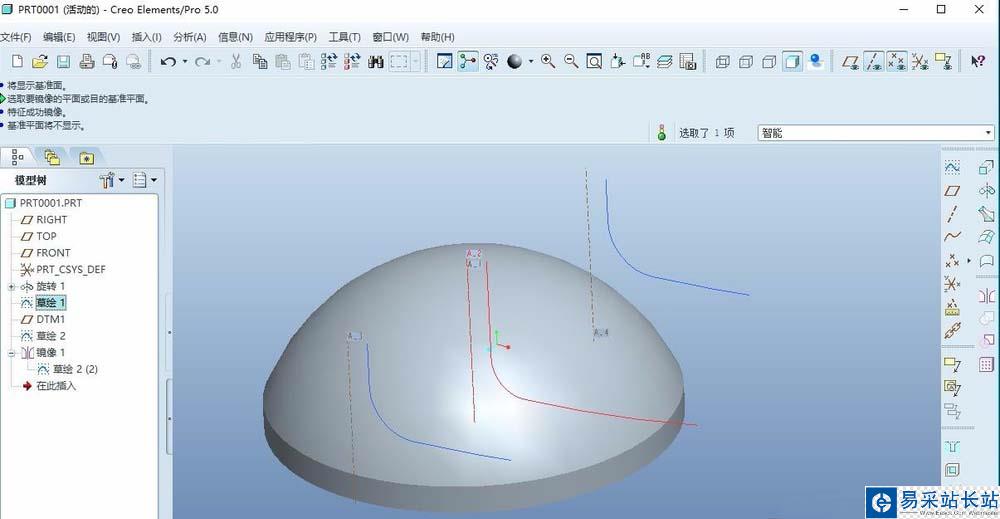

5、鏡像，將上述一步所繪制的曲線作為鏡像特征，定義front平面為鏡像平面，效果如下圖所示。

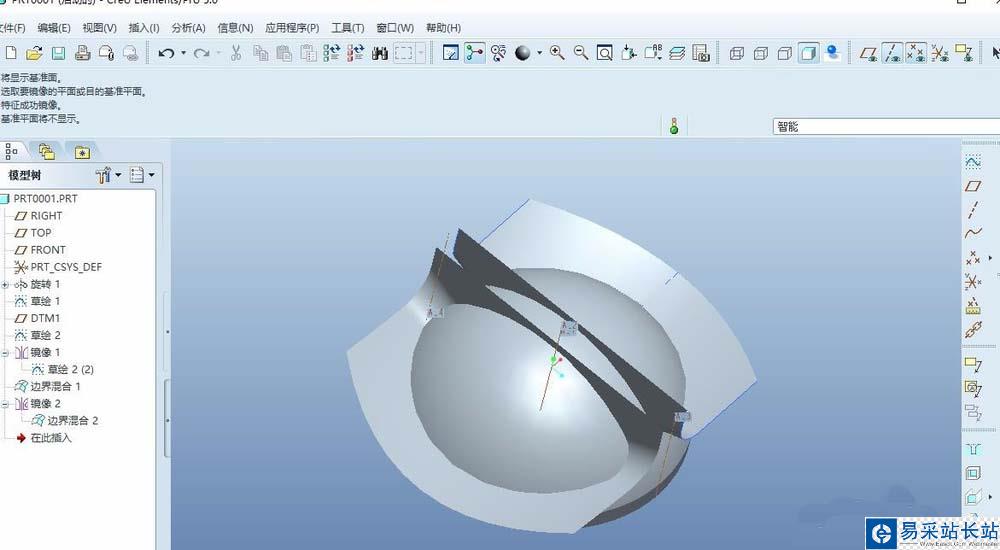

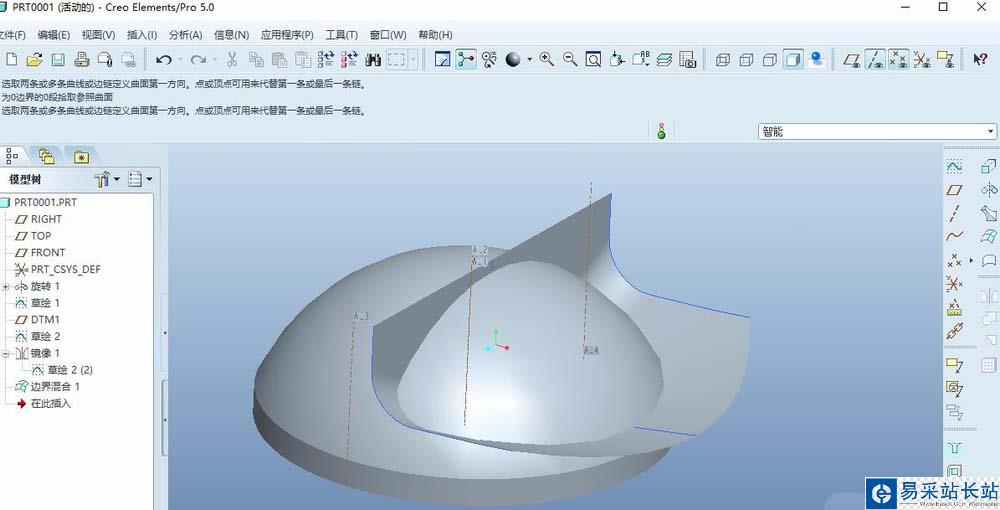

6、創建邊界混合，按住ctrl，按照前后的曲線順序依次選擇，控制點為段至段。如下圖所示。再次鏡像該特征。
