工程視圖創建完成之后，就需要給視圖加上尺寸、公差等等，才能構成一張比較完整的工程圖。CATIA 軟件中主要的工程圖尺寸特征有：尺寸標注、調整尺寸布局、尺寸公差、自動標注尺寸等等。

軟件名稱：catia v5r20 破解安裝版 v2013.04.25 32位軟件大小：1.84GB更新時間：2016-06-27

1、尺寸標注

尺寸標注指的是在工程圖上標注不同的尺寸，包括長度、直徑、螺紋、倒角等等。軟件中主要的尺寸標注有：智能標注、累積標注、堆棧標注、長度/距離標注、角度標注、半徑標注、直徑標注、倒角標注、螺紋標注、坐標標注等等

2、智能標注

智能標注可以根據圖形的不同而自動識別合適的標注方式，它能產生長度、角度、直徑等的標注。操作步驟如下：

單擊工具欄中【Dimensions】（智能標注）圖標 ，然后單擊圖上的直線，自動標注出直線的長度，鼠標再單擊窗口中任意位置，尺寸標注完成。也可以在【Tools Palette】工具欄中選擇標注的尺寸樣式。

單擊兩條邊，若兩邊平行，則系統自動標注出這兩條邊之間的距離。若兩條邊不平行，則系統自動標注出這兩條邊的角度。

單擊圓或圓弧，系統自動標注出它們的直徑或半徑。也可以右鍵選擇標注方式。尺寸標注后，左鍵選擇尺寸線移動則可以移動整個尺寸的位置，左鍵選擇尺寸字移動則可以在尺寸線范圍內移動尺寸字。選擇尺寸右擊彈出菜單，選擇其中的特性選項，在隨后的對話框中可以修改尺寸字的大小或尺寸樣式等。

如圖8.50所示的軸套的尺寸標注就是全部采用智能標注方法標注的。

3、累積標注

累積標注指的是先確定一個起始邊，所有標注的尺寸數值都是從這個起點累積起來的。操作步驟如下：

以曲軸的工程圖為例。

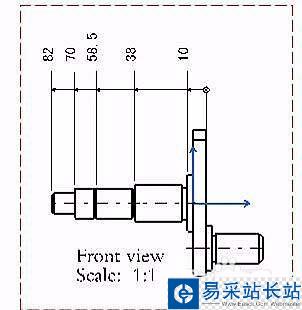

單擊工具欄中【Cumulated Dimensions】（累積標注）圖標 ，先單擊圖上的一條邊作為累積標注的起始邊，系統自動會將起始邊用圓圈標示。再單擊第二條邊，標注出兩邊的距離。如圖8.51所示。

圖8.51 標注第一個尺寸，接著再單擊第三條邊，標注第二個尺寸。以此類推，可以連續標注多個尺寸，在窗口空白處單擊左鍵即結束尺寸的標注。如圖8.52所示。累積標注中尺寸的移動或是尺寸字的大小修改可參考智能標注中介紹的方法。

4、堆棧標注

堆棧標注就是以堆棧的方式連續標注尺寸。操作步驟如下：

還以曲軸的工程圖為例。

單擊工具欄中【Stacked Dimensions】（堆棧標注）圖標 ，先單擊圖上的一條邊作為堆棧標注的起始邊，后面的尺寸全部以此邊作基準。再單擊第二條邊，標注出兩條邊的距離。如圖8.53所示。
