solidworks簡單易學，適合畫各種零件圖和裝配體，下面小編將為大家?guī)碓赟olidWorks中創建模型的操作方法。有需要的朋友一起去看看吧！

軟件名稱：solidworks2016中文版(附序列號) 64位 軟件大小：3.5GB更新時間：2016-03-01

軟件名稱：solidworks2016中文版(附序列號) 32位軟件大?。?.5GB更新時間：2017-06-01

方法：

1、在 CircuitWorks 中，單擊 SolidWorks > 創建模型 （工具選項卡），然后在 CircuitWorks對話框中單擊創建。

當 SolidWorks 模型出現時，跡線、圖層、轉接、墊片、孔和填補區域?qū)⒓{入到 SolidWork FeatureManager 設計樹中。

2、在 FeatureManager 設計樹中，展開 previewpcb<1> 組件，并檢查 SolidWorks 模型中ECAD 文件特征，例如，傳導性和絕緣體圖層、孔、外置區域和轉接。

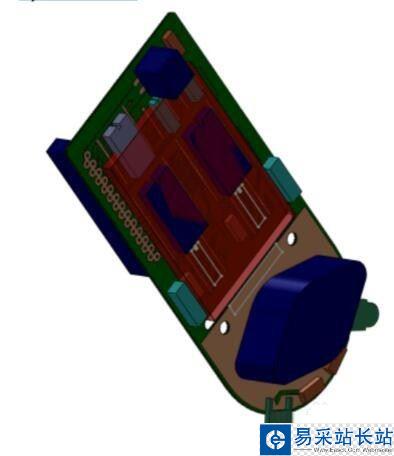

a) 旋轉模型。

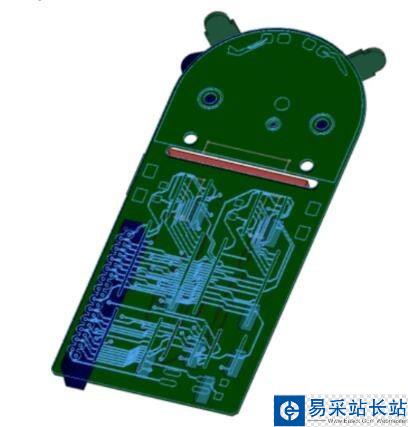

3、b) 選擇旋轉模型中的第三個傳導性圖層。

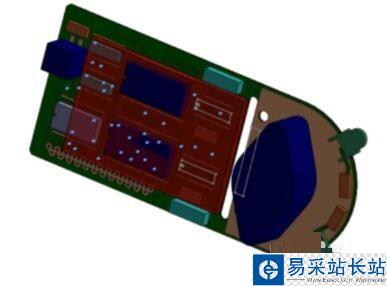

4、c) 選擇第一個絕緣體圖層

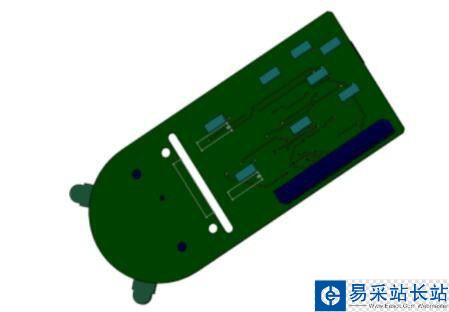

5、d) 選擇 PTH，電鍍孔。

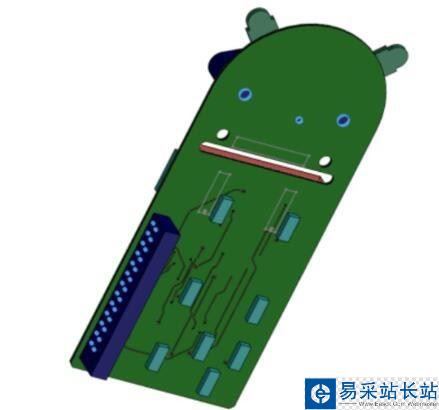

6、e) 選擇轉接。

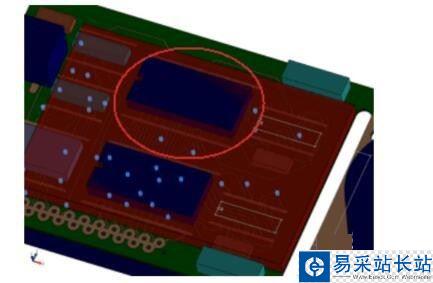

7、f) 在過濾轉接的位置放大，該過濾轉接不會在模型上顯示。

8、在 SolidWorks 應用程序中，將模型保存為 My_previewpcb.sldasm。

9、在 SolidWorks 應用程序中，單擊 CircuitWorks > 輸出到 CircuitWorks 。

10、在 SolidWorks 應用程序中，關閉模型。
