如何用solidworks繪制凸臺，solidworks入門第一步

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

1、首先打開solidworks再選擇特征選項卡>拉伸凸臺/基體按鈕

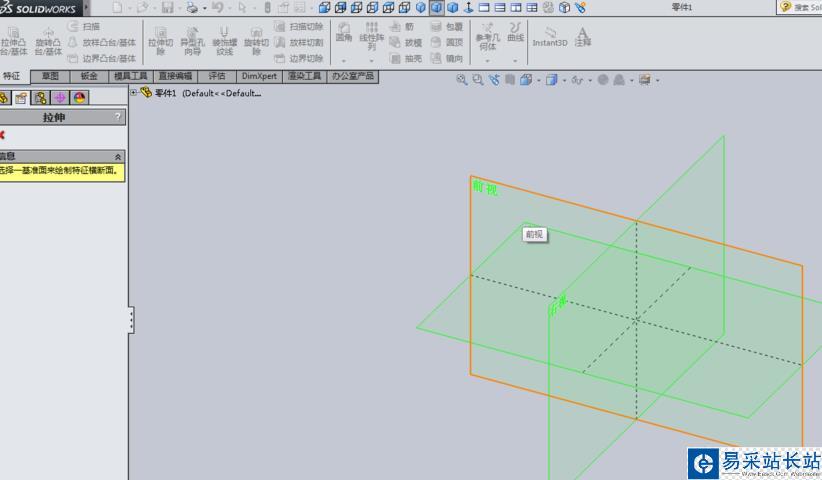

2、選擇需要繪制凸臺的視角，在此根據實際情況自行選擇視角

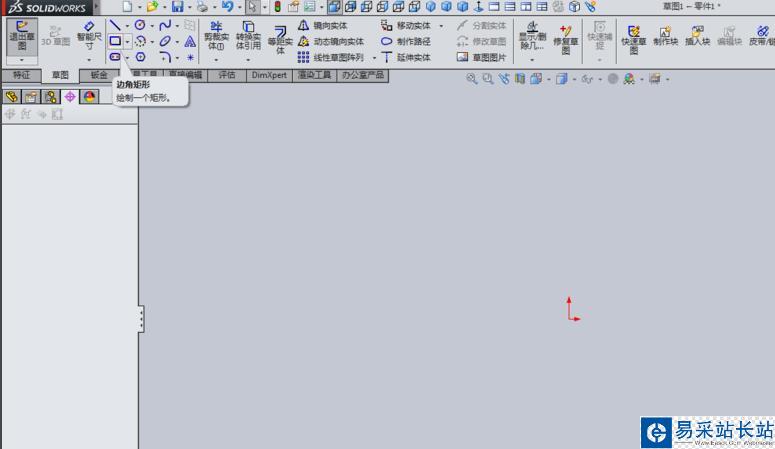

3、自動切換至草圖功能選項卡，任意選擇一個繪圖工具進行繪圖制，在此選擇邊角矩形

4、在繪圖區域隨意繪制一個矩形圖形，然后點擊左側的勾號

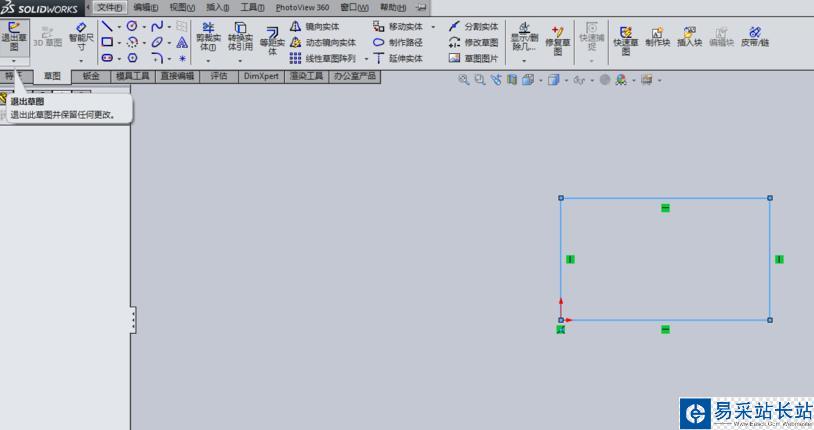

5、再點擊左上角的退出草圖按鈕

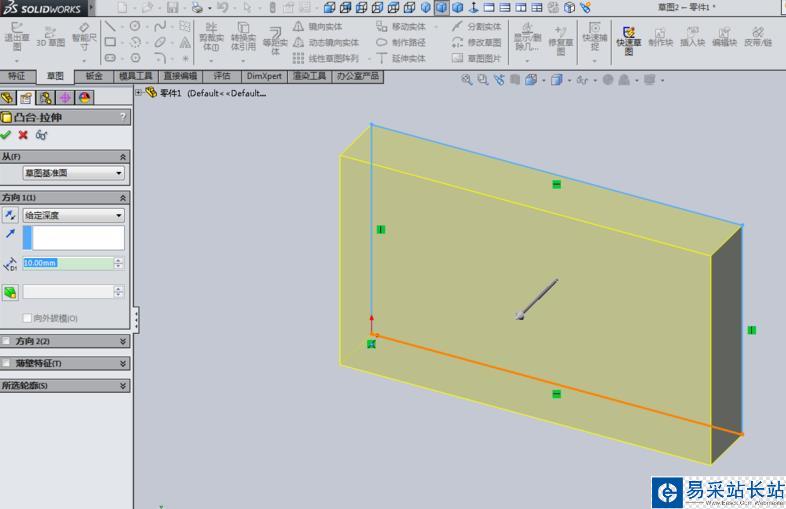

6、彈出拉伸凸臺設置界面，在左側設置選項框內設置好需要的數據并回車，完成凸臺繪制
