要使用Revit創建坡道（如下圖），操作的關鍵的就是：繪制左右兩側的扶手，那么，怎么自動繪制左右兩側的扶手呢？下面小編將為大家帶來Revit自動創建坡道的方法！一起去看看吧！

Revit自動創建坡道的方法：

操作關鍵點：坡道的創建關鍵在于自動繪制左右兩側的扶手。下面，看一下創建步驟：

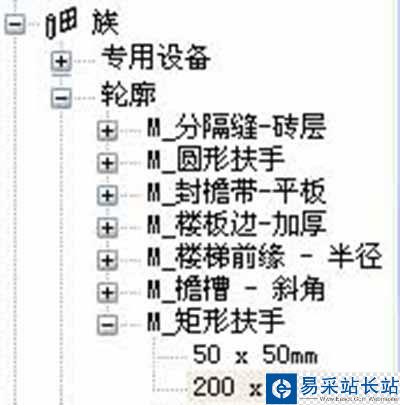

1、新建扶手輪廓：從Revit項目瀏覽器中的“族”中找到“輪廓”-“M_矩形扶手”族：默認扶手類型為“50x50mm”。選擇“M_矩形扶手”，右鍵選“新建類型”，命名為200x600。如下圖。

選擇“200x600”，右鍵選“屬性”，設置扶手的高度為600，寬度為200。確定。

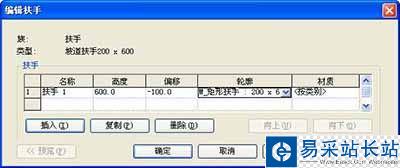

2、新建扶手類型：從Revit項目瀏覽器中的“族”中找到“扶手”，選擇下面的任意一個類型，如“900mm”，右鍵選“屬性”。在圖元屬性對話框中點“復制”，命名為“坡道扶手200x600”確定。點“扶手結構”后的“編輯”按鈕，按下圖設置（偏移-100為扶手寬度的一半，高度600為扶手高度）。確定關閉所有對話框。

3、繪制坡道：

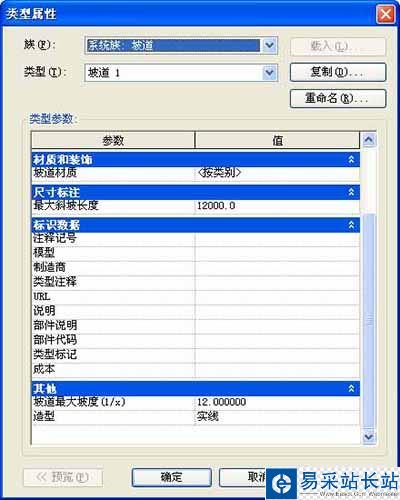

“建模”-“坡道”命令，點左側的“坡道屬性”，在“類型屬性”中設置坡度值，及造型為“實線”。如下圖。

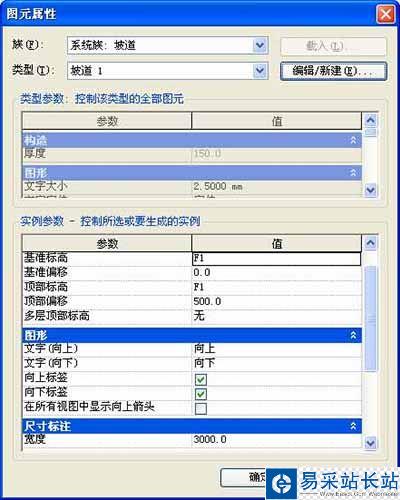

4、在“圖元屬性”中設置基準標高、頂部標高及偏移值，寬度。如下圖。確定。

5、點“扶手類型”選擇“坡道扶手200x600”，確定。6。用“梯段”命令，捕捉兩點繪制直坡道。完成繪制后即可。（系統提示：欄桿不能創建。“要的就是這個，只要扶手不要欄桿，哈哈”）。7。三維中兩側的線：用“線處理”命令變為“不可見線”就OK了！

以上內容就是小編為大家帶來的關于Revit自動創建坡道的方法了，希望可以幫助到大家！
