螺旋葉在機械設備物料的傳送方面應用很廣泛，螺旋葉（絞龍）的繪制建模有一定的技巧。下面進行建模詳解。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

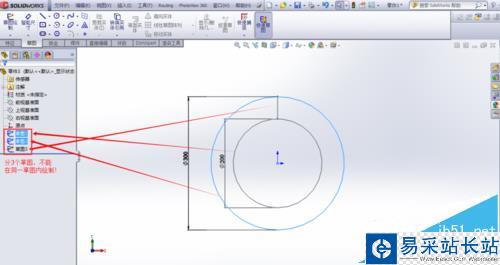

1、打開solidworks軟件，繪制如圖所示草圖。（注：兩個圓和一個豎線要分成3個草圖進行繪制，否則后面不能進行相應特征操作）

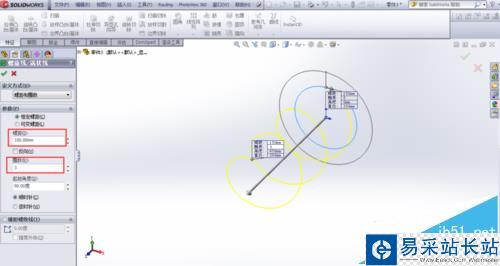

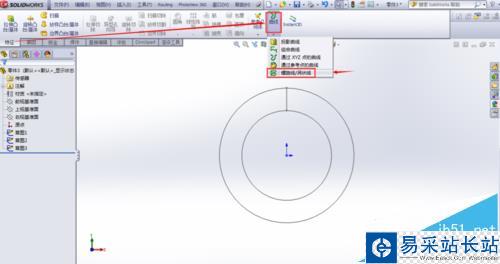

2、點擊特征下的曲線 — 螺旋線/渦狀線命令，點擊后選擇兩圓形草圖任意一個即可（示例選擇內圓），填入螺距和圈數點擊確定。

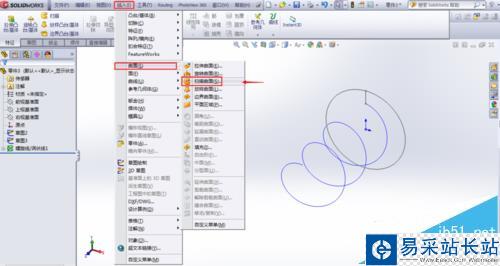

3、點擊插入 — 曲面 — 掃描曲面，進入掃描曲面特征。

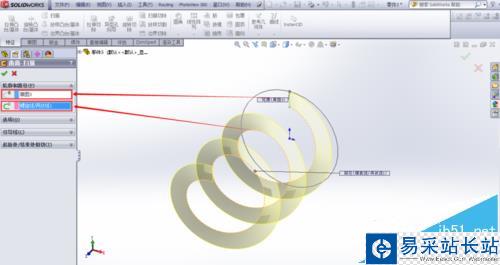

4、掃描特征輪廓選擇豎直線草圖，路徑選擇螺旋線，顯示預覽如圖，點擊確定。

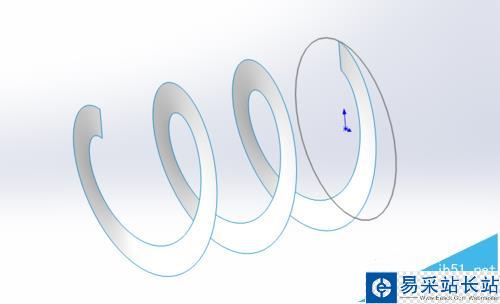

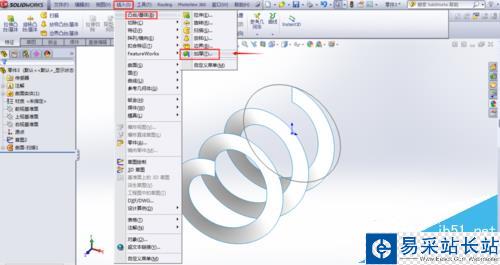

5、上步形成的螺旋是一薄面沒有厚度。通過插入 — 凸臺/基體 — 加厚特征 將其加厚。

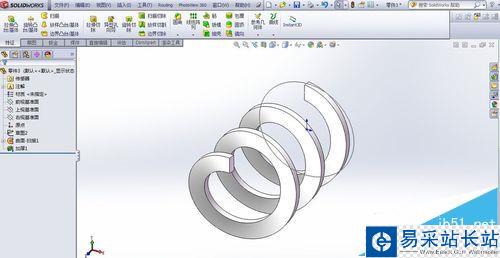

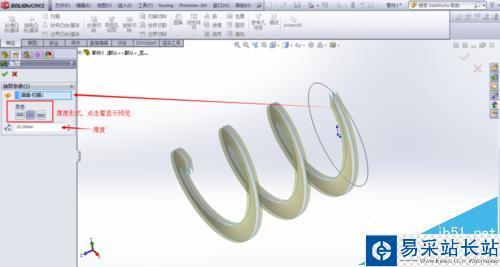

6、進入加厚特征后，左邊特征管理要加厚的曲面選擇薄曲面；厚度形式有三種，數值根據需要填寫即可，點擊確定完成螺旋葉（絞龍）繪制。

注意事項：

第一步的草圖一定要分別繪制，否則后面不能進行。
