這次分享一下布爾運算里面的裝配，也就是把幾何體都裝配到一起形成一個整體。

軟件名稱：catia v5r20 破解安裝版 v2013.04.25 64位軟件大小：14.GB更新時間：2016-06-27

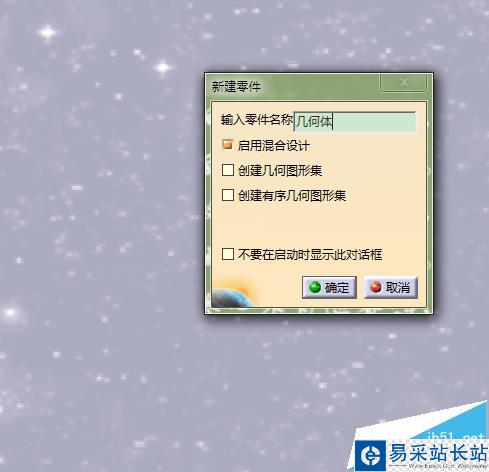

1、打開CATIA軟件，新建一個PART文件，命名為，幾何體；

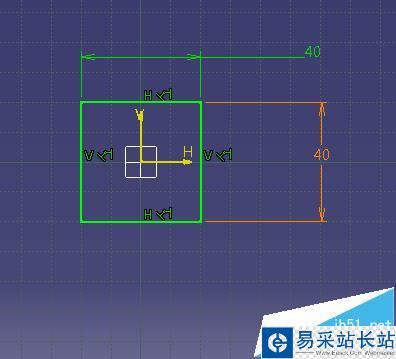

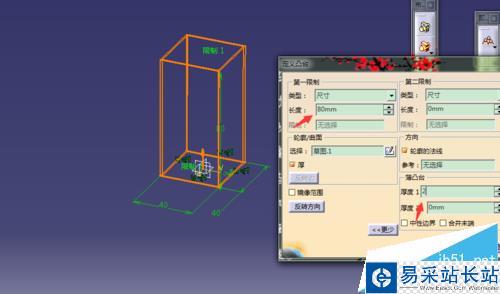

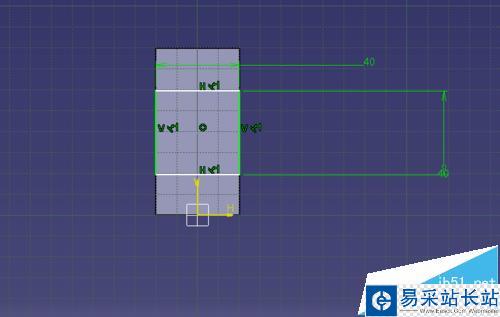

2、在零件幾何體下創建一個40*40的高80厚2mm的方管；

3、插入一個幾何體；

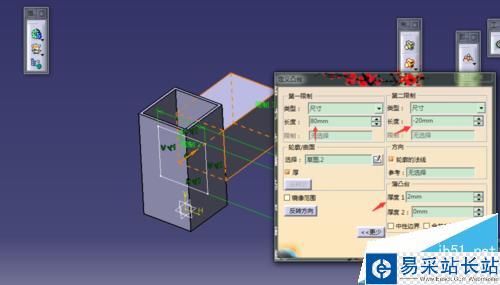

4、在心插入的幾何體中繪制一個40*40高80厚2mm的方管；

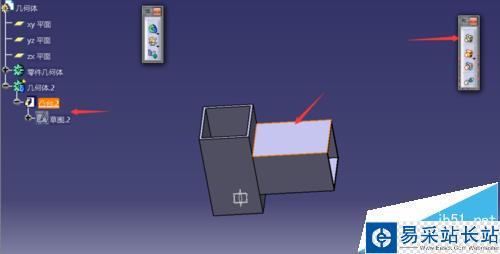

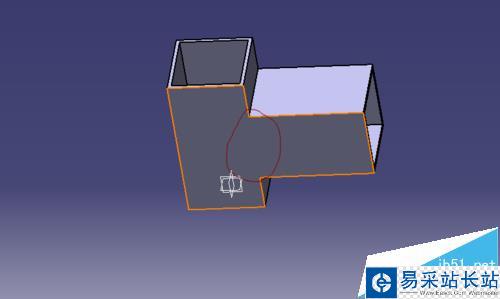

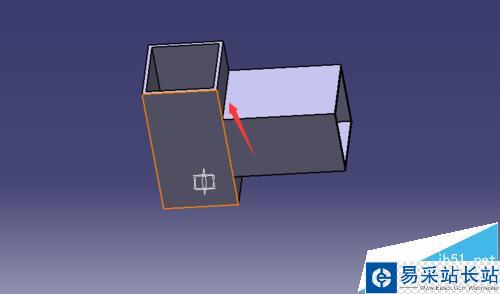

5、我們點擊每個幾何體發現他們是孤立的；只是有相交的線；

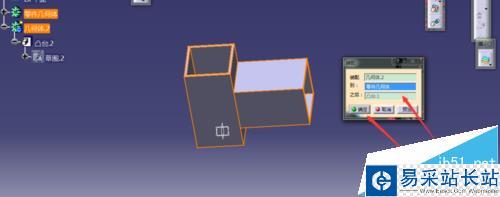

6、選擇幾何體2，進行裝配；

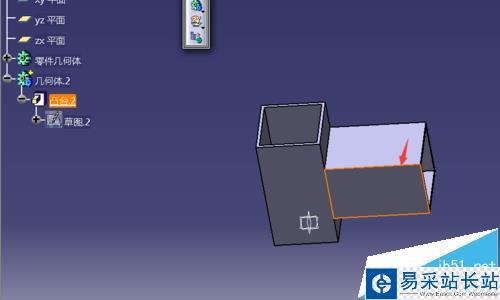

7、這是我們發現，裝配后的幾何體變成一個幾何體了；沒有相交線了；

8、而且結構樹葉發生變化了，原本是幾何體2與零件幾何體是一個級別，現在幾何體2變為零件幾何體的一部分了。

注意事項：

注意箭頭處

注意一定是把幾何體裝配到零件幾何體下面
