倒圓角的兩種方法：在草繪中倒圓角；在實體中倒圓角。本篇介紹的是在草繪中倒圓角。

軟件名稱：ProE Wildfire(Pro/ENGINEER Wildfire) 5.0 野火版中文綠色版軟件大小：554.4MB更新時間：2014-04-28

1、如圖先進入草繪界面，繪制兩條中心線。

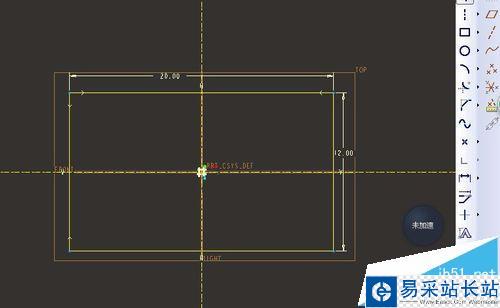

2、接著選擇矩形工具，繪制一個長20MM，寬12MM的矩形。

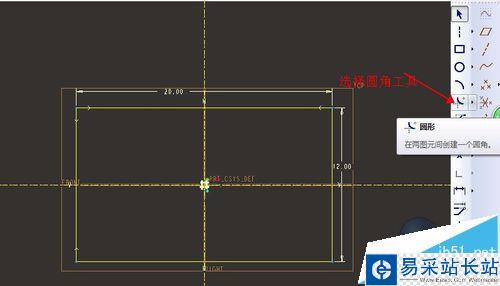

3、繪制好矩形之后選擇倒圓角工具，這里假定圓角半徑為1.5MM。

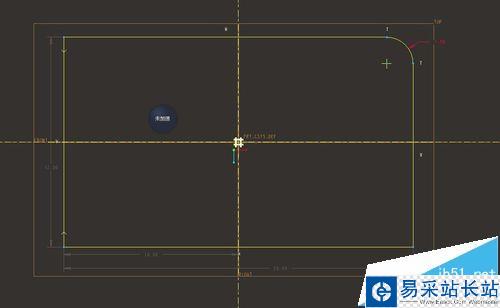

4、倒完圓角之后，標注圓角的半徑。鼠標左鍵雙擊尺寸，輸入需要的數值，接著按ENTER鍵就完成了尺寸重新標注。

5、重復第四步，對其他三個角進行倒角處理和尺寸標注。

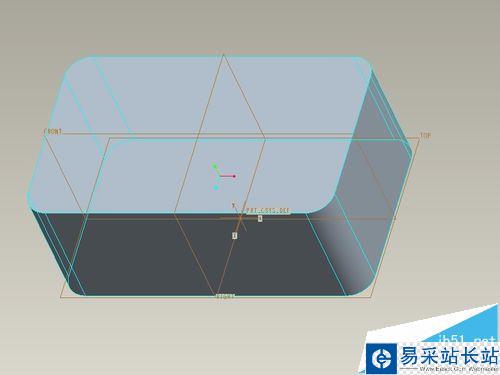

6、最后勾選草繪編輯器里面的確認符號，倒角完成。對草繪圖元進行拉伸操作，得到實體圖形如圖。
