solidworks中有個相機功能，當我們使用參照運動時，可以生成一個像攝影機移動時的動畫效果，在我們做設計工作時有很大的幫助。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

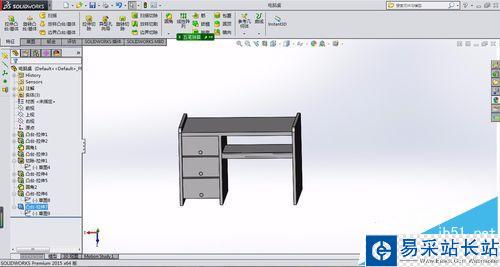

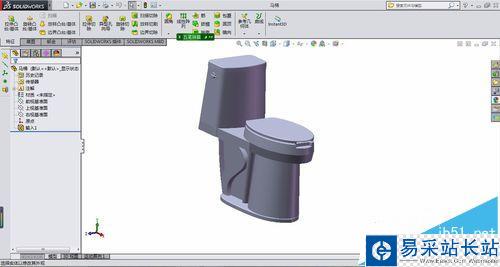

1、這里以一個房屋為例，先做好各配套家私，如圖所示，進行材料顏色的渲染，渲染方法請參照“solidworks怎么渲染材料紋理? ”。

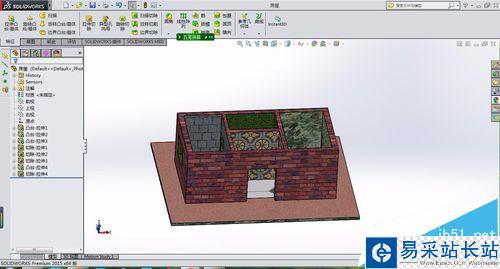

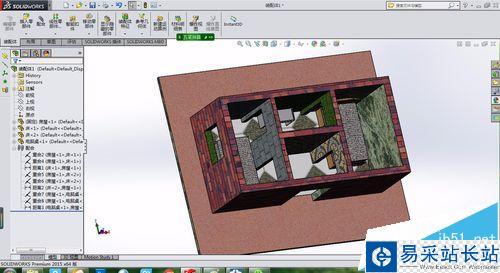

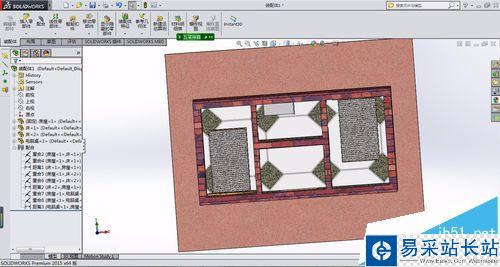

2、進行裝配擺放，最后效果如圖所示，位置約束隨自己調整，也可以自己改變房間設計。

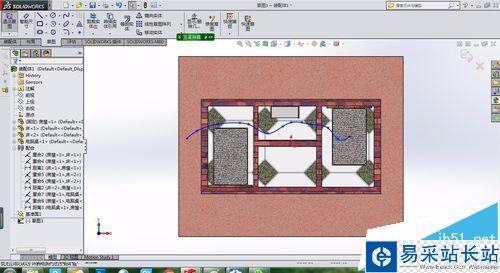

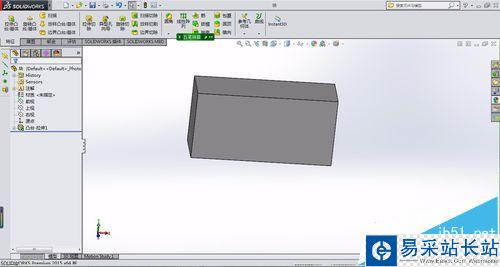

3、以窗口下平面為基準，繪制曲線草圖，作為攝影機行走的路線，根據自己需要調整需要觀看的地點。完成后插入一個輔助塊，約束頂平面與窗戶下平面重合，塊中點至曲線頂點距離為6700毫米，這個數置根據自己繪制線段長度進行調整。如圖所示

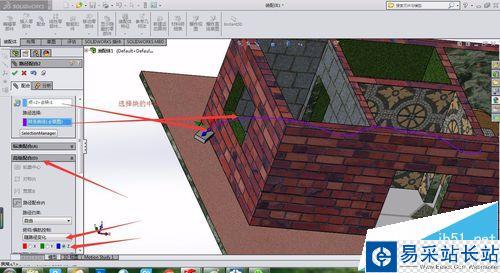

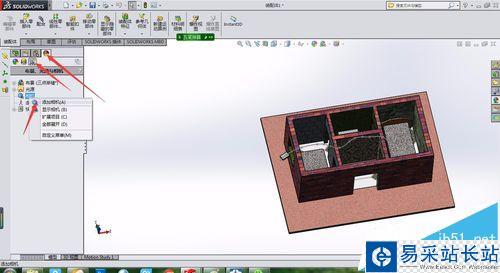

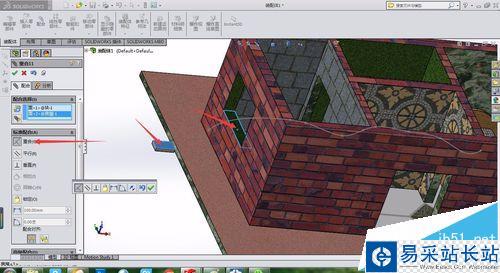

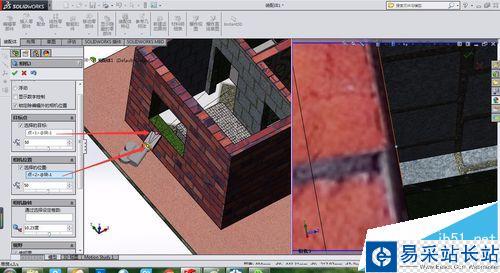

4、添加高級配合，選擇塊連線中點和繪制的曲線，約束為路徑配合，設置為“隨路徑變化”，偏航控制為Z軸。選擇添加相機，右鍵編輯相機，以塊的前端中點為目標位置，后面中點為相機位置。如圖

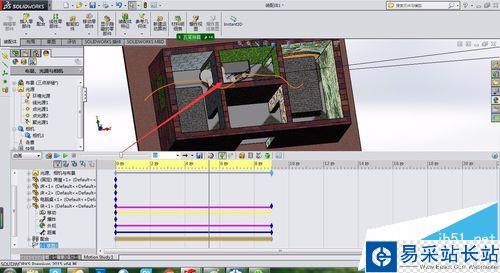

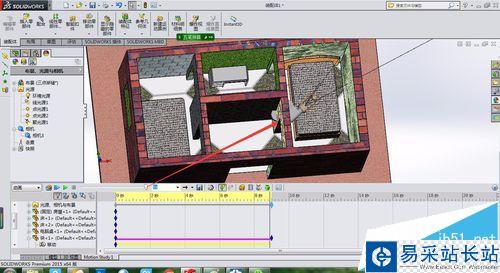

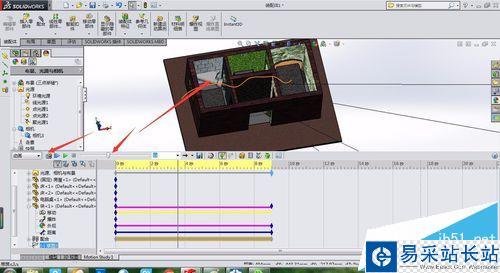

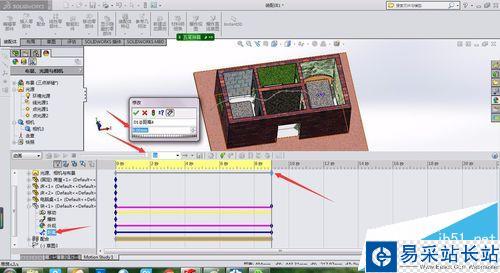

5、點擊運動算例，將時間條拉至9秒處，約束塊中點到曲線端點距離為0，完成操作后進行計算。點擊播放，相機開始沿曲線移動

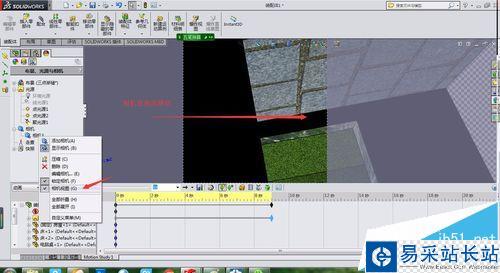

6、保存動畫，可用視頻軟件進行播放，效果如圖。也可以選擇相機/右鍵/相機視圖，這樣能夠清楚的顯示室內相機移動觀察的位置，如圖
