該經驗為大家分享一篇solidworks怎么繪制鉆頭的教程。

軟件名稱：solidworks 2015 3d設計軟件(附序列號) sp5.0 安裝版 64位軟件大小：7.76GB更新時間：2018-05-17

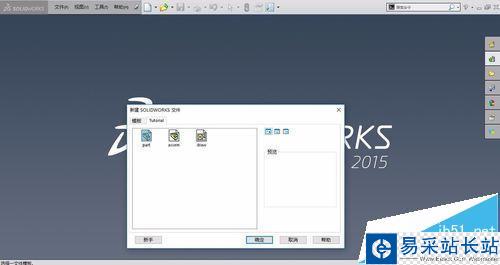

1、雙擊或者右鍵打開三維軟件solidworks2015，其他版本的solidworks都可以使用該教程，新建一個零件文件，點擊確定。

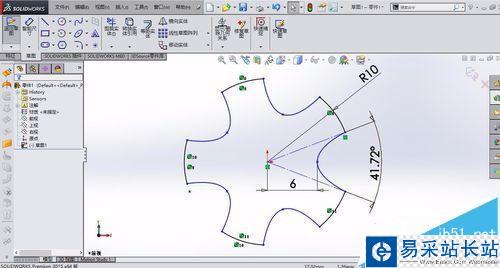

2、點擊草圖，選擇前視基準面，利用圓、智能尺寸、樣條尺寸、圓周陣列、修剪命令來繪制圖形，繪制如下圖所示的圖形完成后退出草圖。

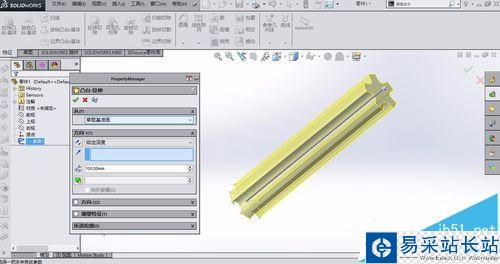

3、點擊拉伸凸臺命令，終止條件為給定深度，可設為100mm，如下圖所示完成對拉伸的創建。

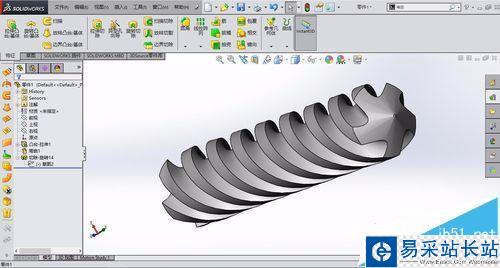

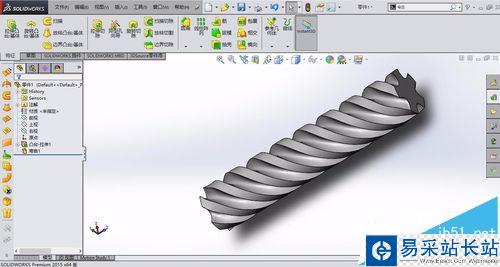

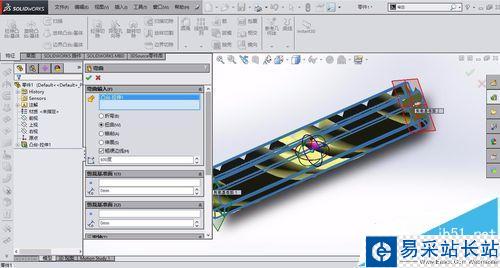

4、在特征中，選擇彎曲，點擊選擇扭曲，并設置角度為600°，在選擇實體時，選擇拉伸實體的上表面，點擊確定完成扭曲。

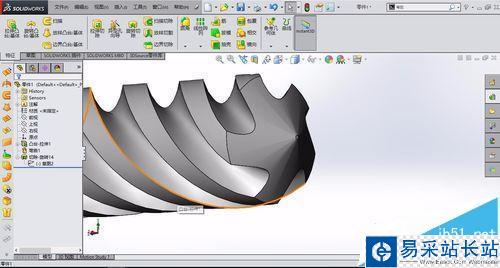

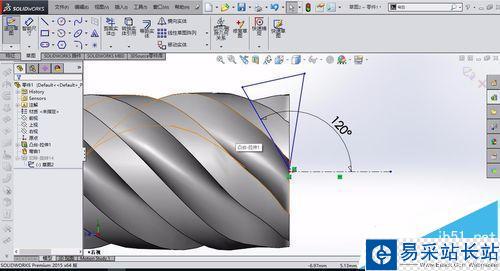

5、點擊右視圖基準面，繪制如下圖所示的圖形，利用直線、中心線與智能尺寸命令完成，完成后退出草圖，點擊旋轉切除，對草圖進行切除。

6、我們也可以對剩余部分做拉伸，這里就不再敘述，最后，點擊標準工具欄中的保存，取名為鉆頭.sldprt。
