該經驗為大家分享一篇如何用solidworks怎么繪制螺紋。

方法一：

1、首先，你要確保的是，你已經開啟了裝飾螺紋線的功能。在菜單欄中的工具--選項，選擇文檔屬性（上方的第二個），選擇出詳圖，然后勾選圖中的紅圈圈的，點擊確定即可。

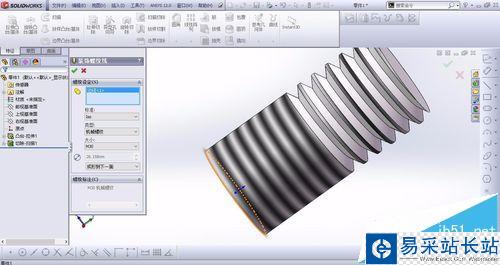

2、最后在菜單欄中的插入--注解--裝飾螺紋線，在對話框中選擇M30大小的螺紋，即完成裝飾外螺紋的操作。

方法二：

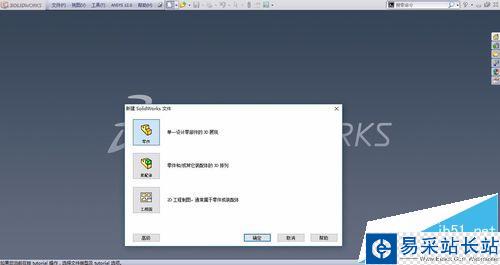

1、雙擊或者右鍵打開solidworks2012軟件，其他版本的solidworks都可以使用該方法，新建一個零件文件，點擊確定。

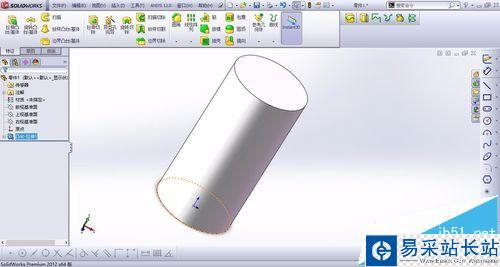

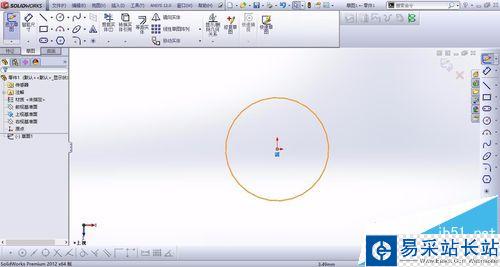

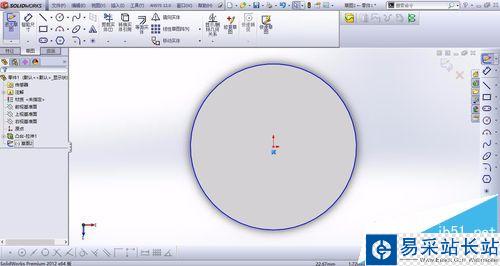

2、我們先繪制一個圓柱：選擇拉伸凸臺命令，然后繪制一個直徑大小為30mm的圓，進行拉伸，拉伸高度可設置為60mm，點擊打勾。

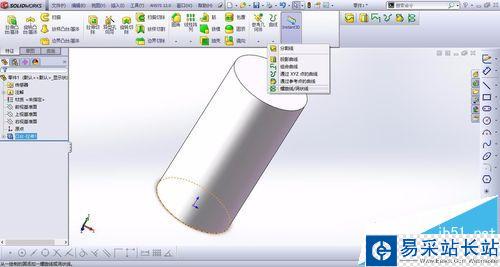

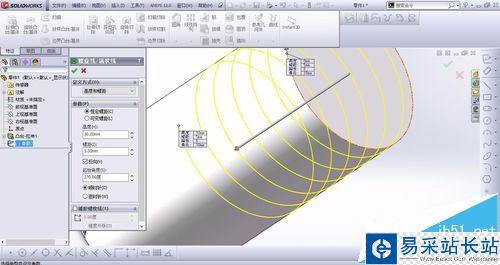

3、點擊曲線--螺旋線命令，或者通過命令搜索搜索螺旋線，在圓柱的上表面繪制一個半徑30的圓，繪制完畢就可以退出草圖，然后輸入相關的參數，如高度、螺距、圈數，即可完成螺旋線的創建。

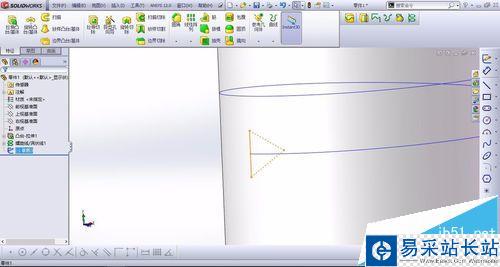

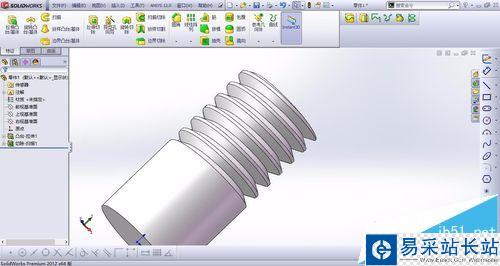

4、在螺旋線的起點或者終點位置處繪制一個三角形或者等腰梯形，為螺紋的形狀。繪制完畢退出草圖，然后點擊掃描切除，輪廓為三角形，路徑為螺旋線。
