該經驗為大家分享一篇利用solidworks繪制螺絲刀的教程。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

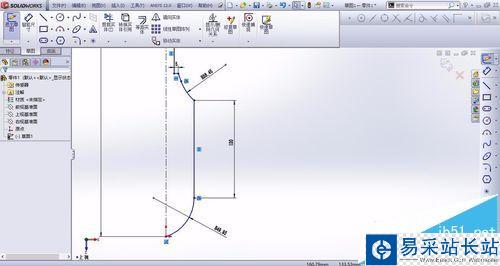

1、首先，打開solidworks2012軟件，其他版本的軟件都可以使用該教程。新建一個零件。然后繪制草圖，繪制螺絲刀的外形輪廓線，如下圖所示。

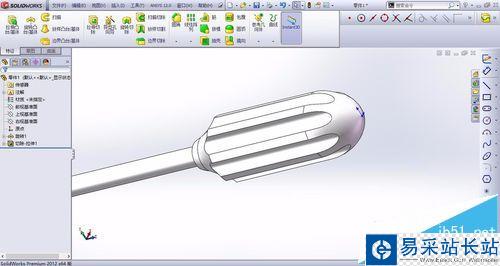

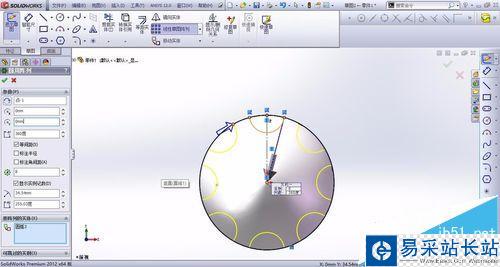

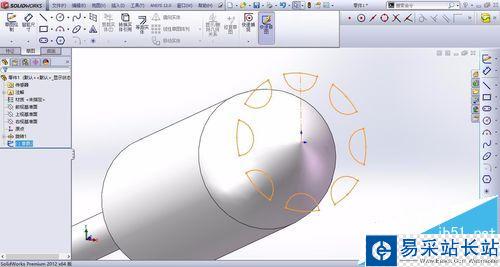

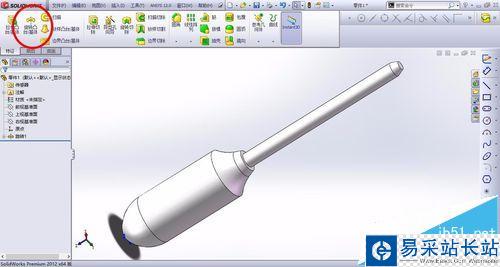

2、點擊旋轉凸臺命令，對草圖一進行旋轉，效果如下圖所示。然后我們都知道手柄會有凹槽，則我們在頭部進行草圖繪制，繪制半圓，同時使用陣列方法陣列其他圓。

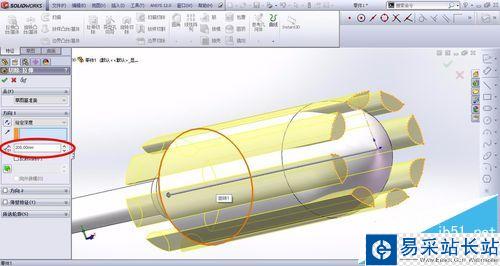

3、點擊拉伸切除命令，對草圖2進行切除，切除深度可以大一些，也可以貫穿切除，如下圖所示就為拉伸切除的效果。

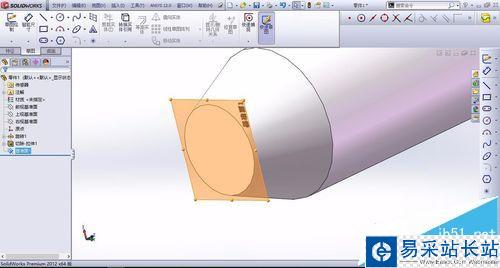

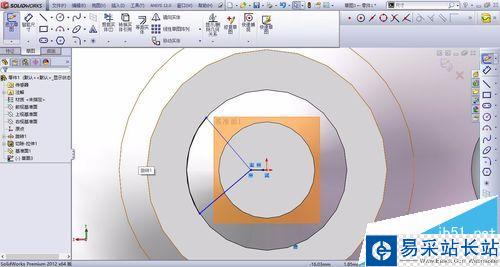

4、新建一個基準面，點擊參考幾何體并選擇新建基準面，基準面的位置為刀尖位置處，繪制草圖3，繪制刀尖的形狀。完成后退出草圖。

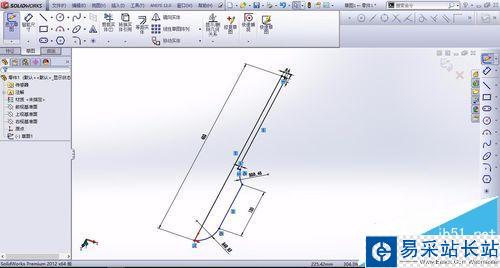

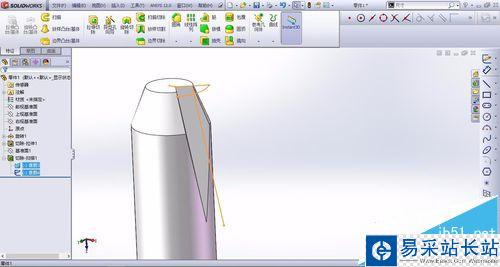

5、再次繪制草圖4，繪制草圖的目的是進行下一步的掃描切除，總的效果圖如下圖所示。掃描切除，其中草圖3為輪廓，草圖4為路徑。

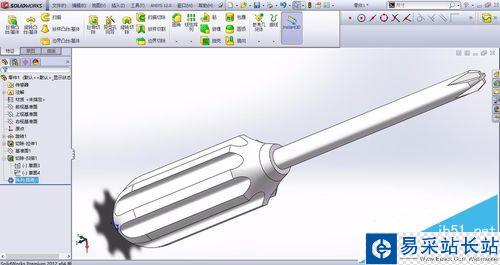

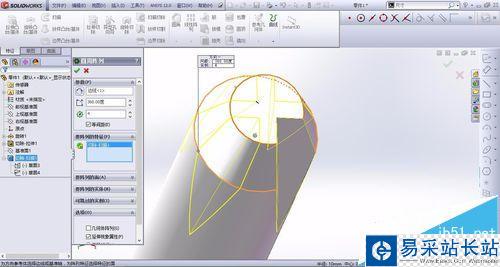

6、最后，我們對步驟5所做出來的掃描進行圓周陣列陣列，陣列效果如下圖所示，這樣，我們就完成了十字螺絲刀的繪制了，點擊另存為或者保存即可。
