對于復雜的經常使用的SolidWorks草圖，將這種草圖保存成塊，可以避免反復創建草圖，提高繪圖效率，本文將告訴你SolidWorks如何對塊實體進行添加/刪除的方法。

軟件名稱：SolidWorks 2013 簡體中文版 sp0-sp3(32位和64位)軟件大小：12GMB更新時間：2013-09-30

1、打開SolidWorks軟件，并單擊“新建”按鈕。

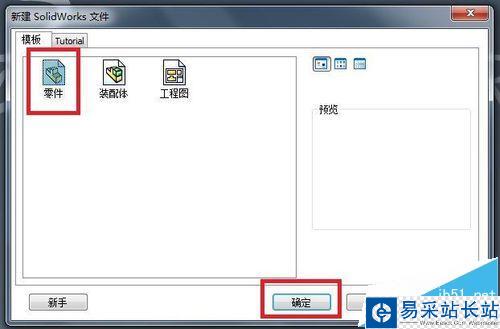

2、在“新建SolidWorks文件”對話框中，選擇“零件”并單擊“確定”按鈕。

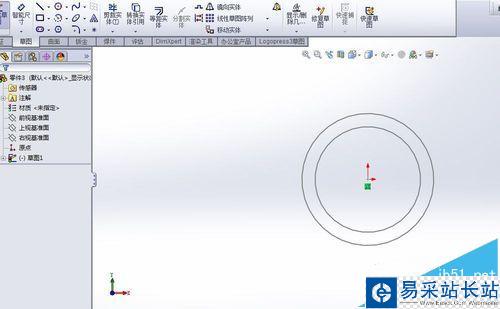

3、插入一個塊。

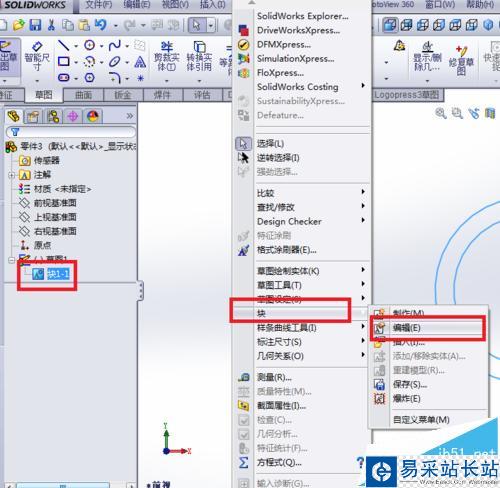

4、選中樹狀圖中插入的塊，單擊“工具”菜單下的“塊”，在“塊”子菜單欄中，單擊“編輯”按鈕。

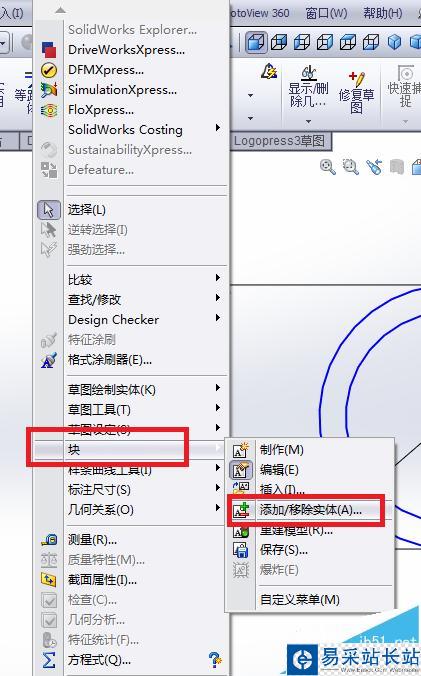

5、單擊“工具”菜單下的“塊”，在“塊”子菜單欄中，單擊“添加/移除實體”按鈕。

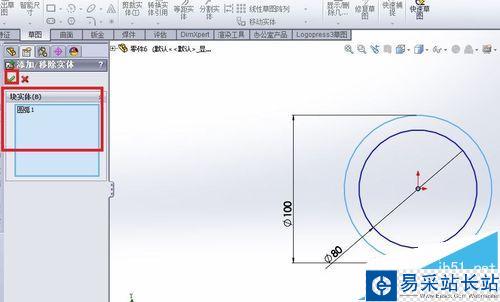

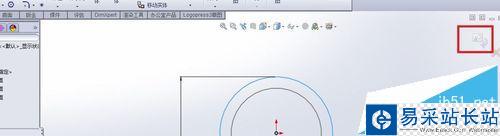

6、單擊草圖，對塊進行添加或移除，相關的信息會在“塊實體”中顯示，完成后單擊對號按鈕，然后退出塊編輯環境。

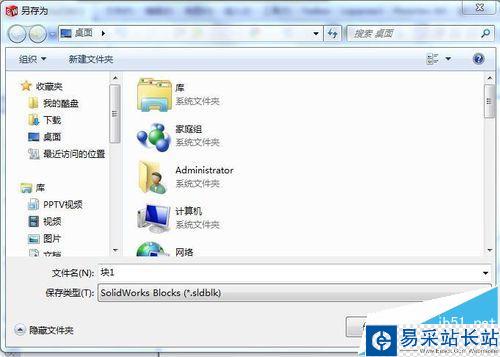

7、然后，選中樹狀圖中插入的塊，單擊“工具”菜單下的“塊”，在“塊”子菜單欄中，單擊“保存”按鈕，在彈出的“另存為”對話框中，選擇合適的位置對編輯后的塊進行保存。（如果編輯后的塊不經常使用，步驟6可省略）
