用CATIA軟件繪制球頭柱塞，是一個集合命令的實例，用到螺旋線，開槽等相關命令。

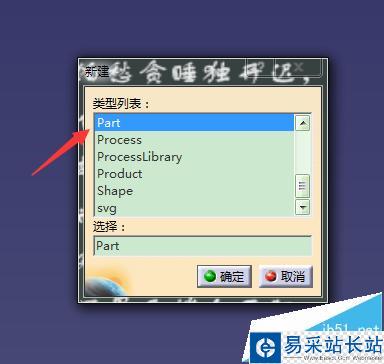

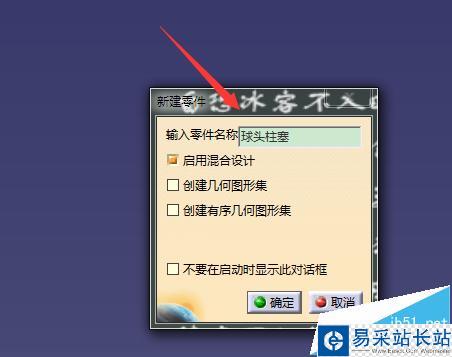

1、打開CATIA軟件，新建一個PART文件，命名為球頭柱塞；

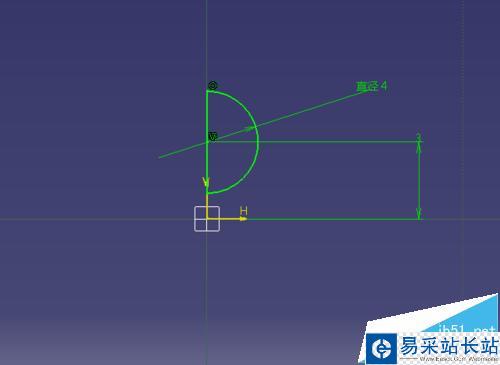

2、選擇YZ平面進入草圖，繪制一個直徑4的半圓；退出草圖；

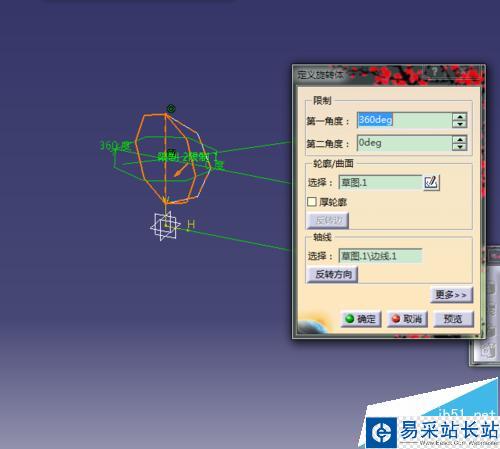

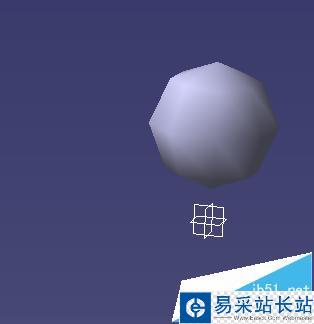

3、選擇旋轉體命令，進行旋轉得到一個球體；

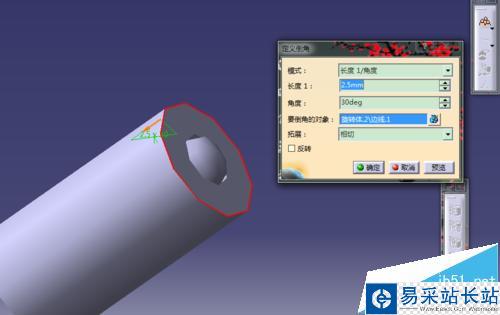

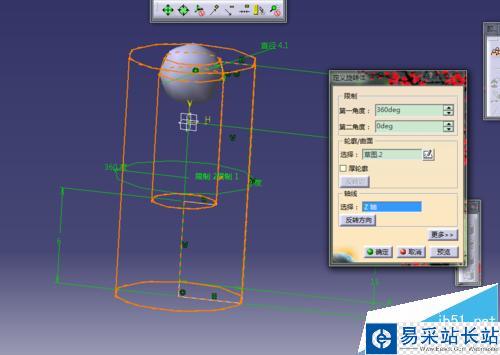

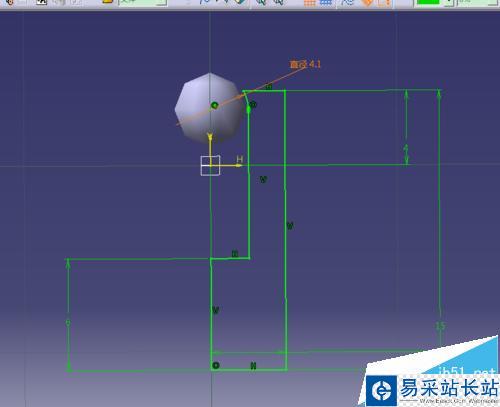

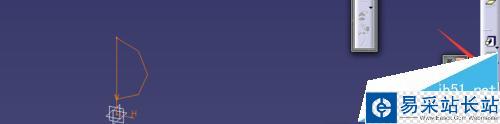

4、選擇YZ平面進入草圖繪制一個輪廓線；退出草圖選擇旋轉體然后倒角；

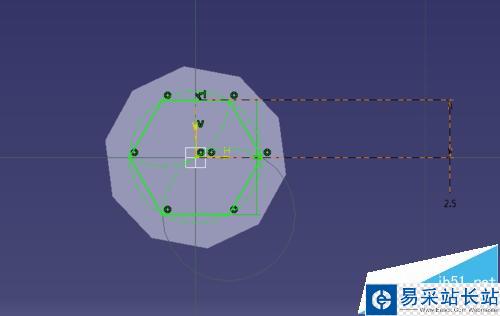

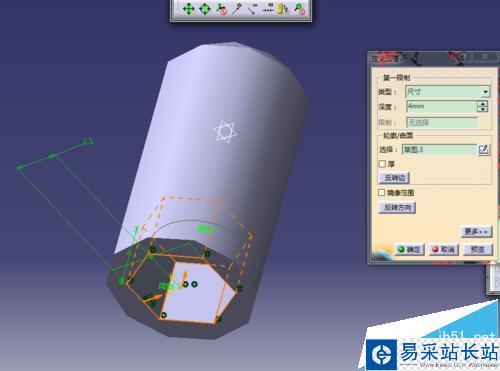

5、選擇底面繪制六角凹槽；

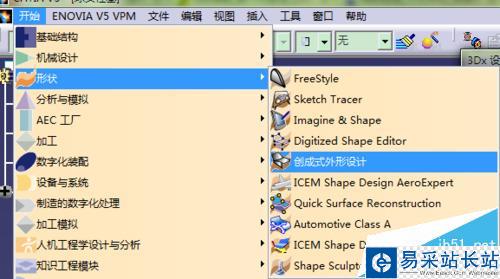

6、選擇形狀，創成式曲面設計，繪制螺旋線；

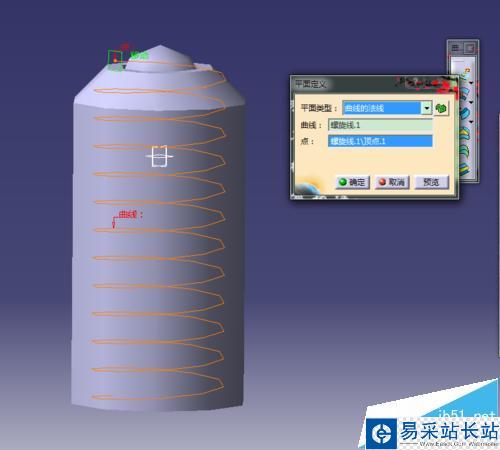

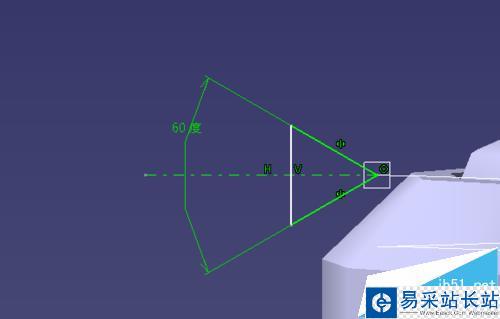

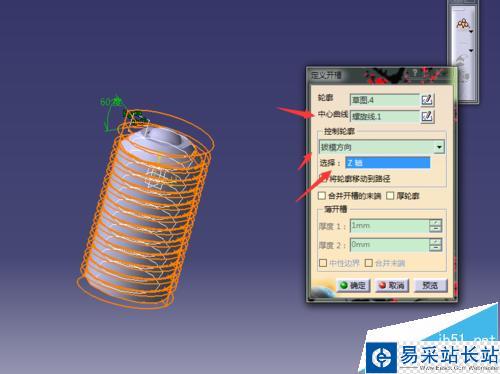

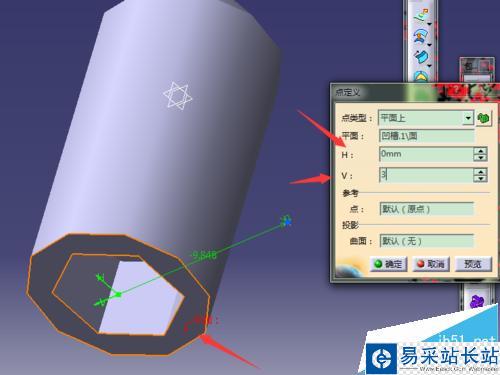

7、以螺旋線的端點創建一個法向平面，返回零件設計，繪制螺紋

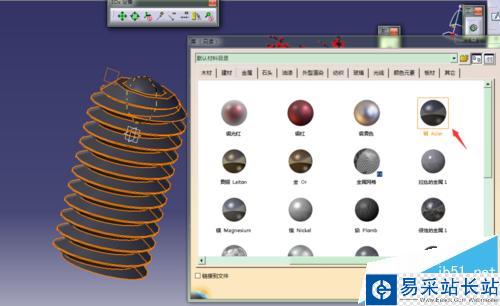

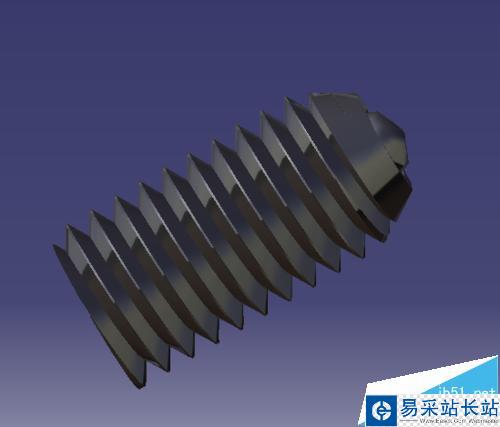

8、添加材質繪制完成。

注意事項：注意開螺紋槽是的圖形不要想疊加
