手把手教你在solidworks中進行面切割

1、打開solidworks，如圖

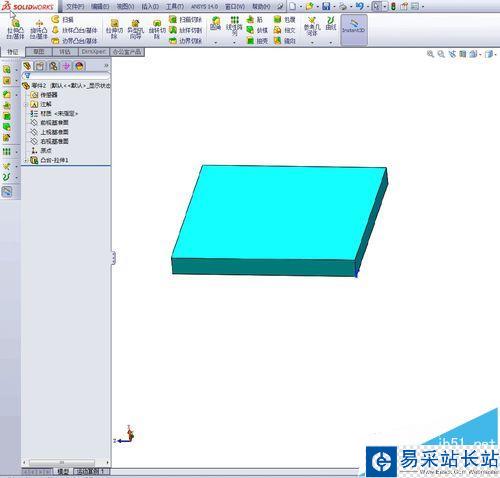

2、首先，先建一個模型，如圖

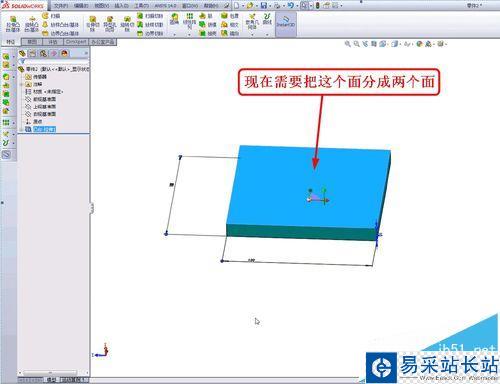

3、現在是要把這個面分成兩個面，如圖

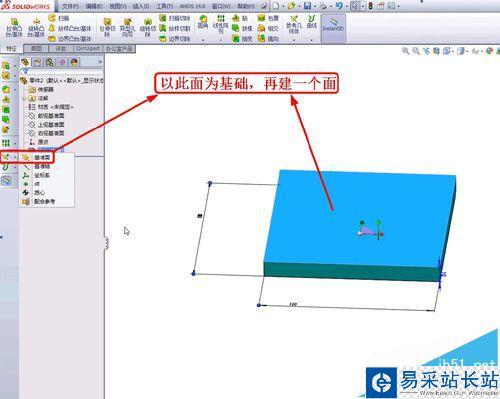

4、以此面為基礎，建立一個新面

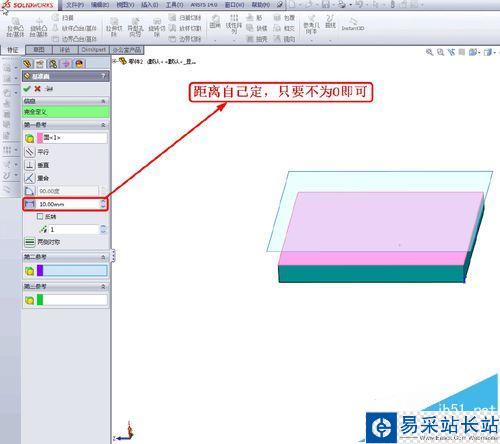

5、距離自己定，只要不為0即可

6、建好后，如圖

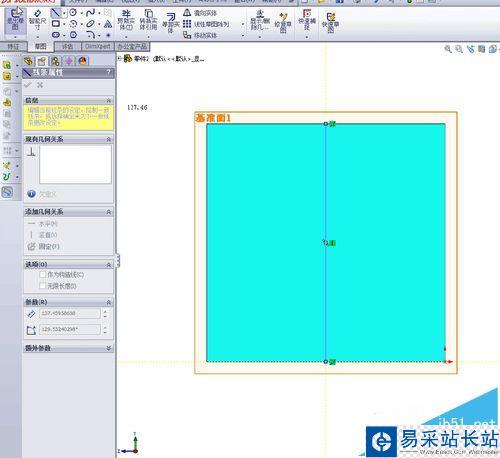

7、以此面為草圖，畫一直線來分割面，距離自己定

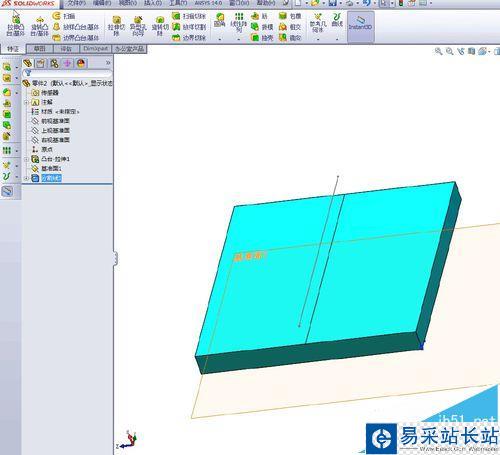

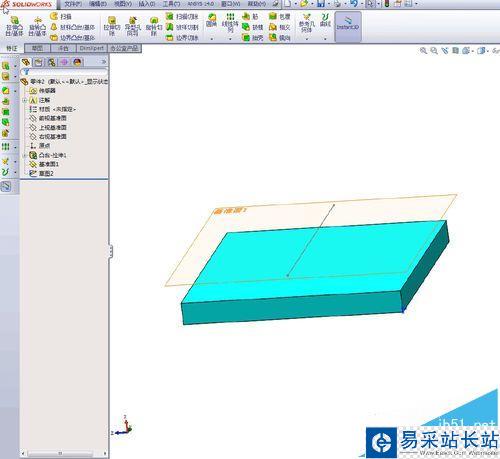

8、確定，如圖

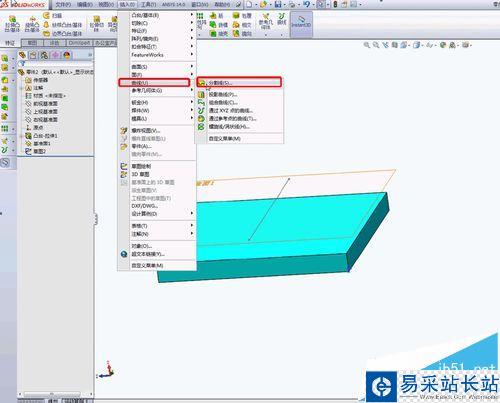

9、插入曲線，分割線，如圖

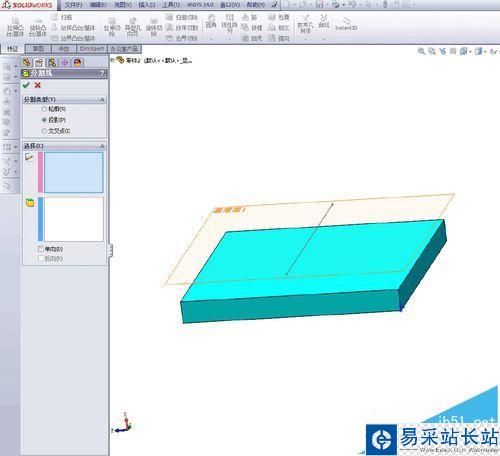

10、打開之后，如圖

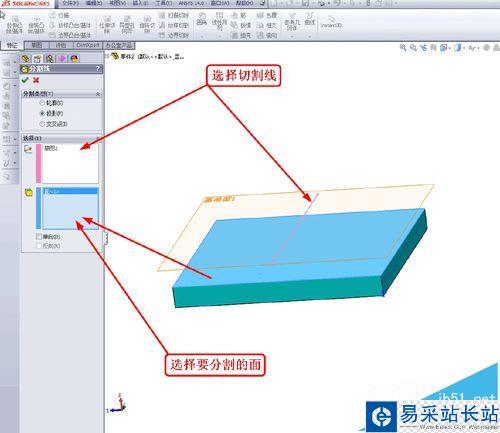

11、選擇要分割的面和分割線

12、確定

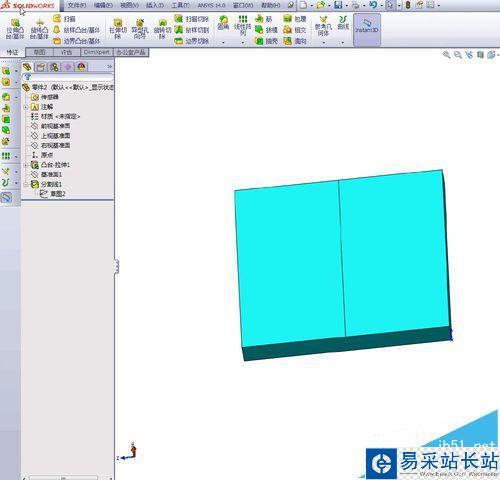

13、隱藏切割線和，新建的面，此時分割面成功
